Przewód instalacyjny H05V-U (DY) 0,75 300/500V, czarny KRĄŻEK | WCA0001C00ACA0O Eltrim

Opis i Kluczowe Cechy

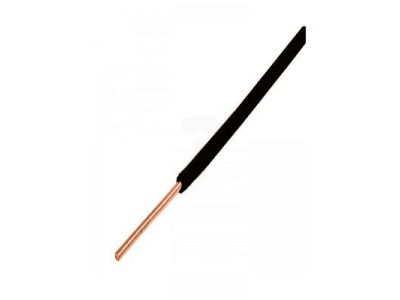

Przewód instalacyjny H05V-U (DY) o przekroju znamionowym 0,75 mm² to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELTRIM. Produkt został zaprojektowany zgodnie z normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Oznaczenie napięcia znamionowego 300/500V (05) wskazuje na możliwość bezpiecznej pracy w instalacjach o średnim obciążeniu napięciowym. Konstrukcja opiera się na żyle miedzianej jednodrutowej (U), która charakteryzuje się doskonałą przewodnością elektryczną oraz sztywnością ułatwiającą formowanie wewnątrz rozdzielnic. Izolacja wykonana z polwinitu (V) zapewnia wysoką odporność na przebicia elektryczne oraz czynniki mechaniczne, zachowując jednocześnie odpowiednią elastyczność podczas montażu stacjonarnego.

• Żyła miedziana jednodrutowa: Zapewnia stabilność parametrów elektrycznych i wysoką odporność na korozję.
• Izolacja PVC (polwinit): Skutecznie chroni przed zwarciami i jest odporna na starzenie.
• Napięcie znamionowe 300/500V: Optymalne dla systemów sterowania i sygnalizacji.
• Kolor czarny: Ułatwia identyfikację faz lub konkretnych obwodów w złożonych systemach automatyki.

Zgodność z Normami

Przewód H05V-U (DY) 0,75 spełnia rygorystyczne wymagania norm zharmonizowanych, co jest kluczowe dla projektantów i wykonawców instalacji elektrycznych. Zastosowanie materiałów zgodnych z dyrektywami niskonapięciowymi pozwala na bezproblemowy odbiór techniczny instalacji. Produkt posiada certyfikację potwierdzającą parametry izolacji oraz czystość miedzi użytej do produkcji żyły, co przekłada się na niską rezystancję i minimalizację strat energii.

Zastosowanie

Dzięki swojej specyfice, przewód ten znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest idealnym rozwiązaniem do:

• Obwodów sygnalizacyjnych i kontrolnych: Gdzie wymagana jest precyzja i niezawodność przesyłu sygnałów.
• Układania na stałe w rurach instalacyjnych: Zarówno podtynkowych, jak i natynkowych, chroniąc instalację przed uszkodzeniami zewnętrznymi.
• Wnętrz urządzeń elektrycznych: Jako okablowanie wewnętrzne w szafach sterowniczych, rozdzielnicach oraz urządzeniach oświetleniowych.
• Systemów automatyki: Do łączenia elementów sterujących w środowiskach o niskim ryzyku uszkodzeń mechanicznych.

Wskazówki Montażowe

Podczas pracy z przewodem H05V-U (DY) 0,75 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Promień gięcia: Ze względu na jednodrutową konstrukcję żyły (U), należy zachować odpowiedni promień gięcia, aby uniknąć osłabienia struktury miedzi.
• Montaż w rurach: Przewód jest dedykowany do układania w rurach instalacyjnych lub korytach zamkniętych, co zapewnia mu dodatkową ochronę przed czynnikami zewnętrznymi.
• Temperatura pracy: Należy przestrzegać dopuszczalnych temperatur pracy dla izolacji polwinitowej, aby uniknąć jej degradacji termicznej.
• Zdejmowanie izolacji: Zaleca się używanie profesjonalnych ściągaczy izolacji, aby nie naciąć miedzianego rdzenia, co mogłoby prowadzić do pęknięcia żyły pod wpływem drgań.

FAQ

Czy przewód H05V-U może być stosowany bezpośrednio w tynku?
Nie, przewody typu DY (H05V-U) powinny być układane w rurach instalacyjnych lub wewnątrz obudów urządzeń. Do układania bezpośrednio pod tynkiem dedykowane są przewody wielożyłowe typu YDYp.

Jaka jest różnica między żyłą U a żyłą K?
Oznaczenie U oznacza żyłę jednodrutową (sztywną), natomiast K oznacza żyłę wielodrutową giętką (tzw. linkę). Przewód H05V-U jest przewodem sztywnym, idealnym do połączeń stałych.

Czy produkt jest sprzedawany w konkretnych odcinkach?
Produkt dostarczany jest w formie krążka, co ułatwia transport i odwijanie przewodu podczas prac instalacyjnych na obiekcie.
