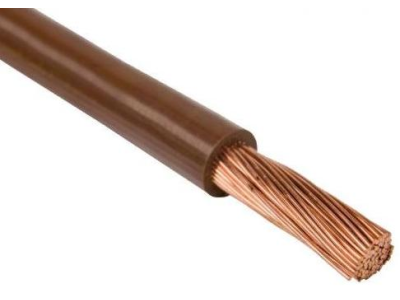

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, brązowy KRĄŻEK | WCA2001C005CC0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną markę ELTRIM. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 0,75 mm², co pozwala na bezpieczne i stabilne przesyłanie sygnałów sterowniczych oraz zasilanie odbiorników o mniejszym poborze mocy. Konstrukcja opiera się na miedzianej żyle wielodrutowej klasy 5 (giętkiej), co w połączeniu z izolacją z polwinitu (PVC) gwarantuje doskonałą elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych.

• Napięcie znamionowe: 300/500V, co predysponuje go do pracy w większości układów sterowania i automatyki.
• Budowa żyły: Miedziana, wielodrutowa giętka (K), zapewniająca odporność na wielokrotne zginanie i ułatwiająca montaż końcówek tulejkowych.
• Izolacja: Wykonana z wysokiej jakości polwinitu (V) w kolorze brązowym, co ułatwia identyfikację faz lub konkretnych obwodów w rozdzielnicy.
• Forma dostawy: Wygodny krążek, który minimalizuje ryzyko splątania przewodu podczas odwijania na stanowisku montażowym.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co jest gwarancją najwyższej jakości i bezpieczeństwa użytkowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: od napięcia znamionowego, przez rodzaj izolacji, aż po elastyczność żyły. Produkt spełnia rygorystyczne wymagania dotyczące przewodów jednożyłowych bez powłoki do układania na stałe, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Przewód LGY 0,75 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle oraz elektroinstalatorstwie. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych oraz szaf sterowniczych, gdzie wymagana jest wysoka precyzja i elastyczność połączeń.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych.
• Montażu w pomieszczeniach suchych, zarówno w instalacjach natynkowych, jak i podtynkowych, pod warunkiem zastosowania odpowiednich rur izolacyjnych.

Wskazówki Montażowe

Podczas pracy z przewodem H05V-K 0,75 mm² zaleca się stosowanie profesjonalnych narzędzi do zdejmowania izolacji, aby uniknąć uszkodzenia miedzianych drucików żyły. Ze względu na wielodrutową strukturę żyły, konieczne jest stosowanie tulejek kablowych (izolowanych lub nieizolowanych) przed wpięciem przewodu do zacisków śrubowych lub sprężynowych. Taki zabieg zapewnia maksymalną powierzchnię styku i zapobiega utlenianiu się miedzi. Należy pamiętać, aby promień gięcia był dostosowany do zaleceń producenta, co zapobiegnie mikropęknięciom izolacji polwinitowej.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H05V-K przeznaczony jest głównie do pracy wewnątrz budynków i urządzeń. W przypadku stosowania na zewnątrz, musi być on bezwzględnie prowadzony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.
• Jaka jest różnica między LGY a H05V-K? Są to oznaczenia tego samego typu przewodu. LGY to polskie oznaczenie tradycyjne, natomiast H05V-K to oznaczenie według normy zharmonizowanej (HAR).
• Czy kolor brązowy ma znaczenie funkcjonalne? Tak, w instalacjach prądu przemiennego kolor brązowy jest standardowo używany do oznaczania przewodu fazowego (L1), co ułatwia późniejszą konserwację i diagnostykę układu.
