Przekaźnik termiczny LR9 do stycznika LC1F 132-220A klasa 10A | LR9F5371 Schneider Electric

Opis i Kluczowe Cechy

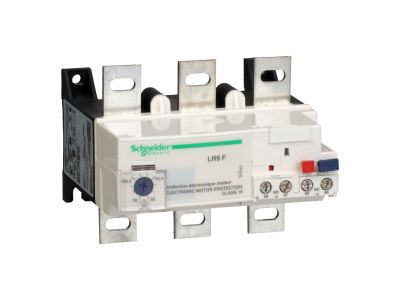

Elektroniczny przekaźnik przeciążeniowy TeSys LR9F5371 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych pracujących w wymagających warunkach przemysłowych. Urządzenie charakteryzuje się szerokim zakresem nastaw zabezpieczenia cieplnego, wynoszącym od 132 A do 220 A, co pozwala na precyzyjne dopasowanie parametrów ochrony do konkretnej jednostki napędowej. Dzięki zastosowaniu technologii elektronicznej, przekaźnik oferuje znacznie wyższą dokładność i stabilność charakterystyki wyzwalania w porównaniu do tradycyjnych rozwiązań bimetalowych.

• Klasa wyzwalania 10A: Gwarantuje szybką reakcję na przeciążenia, chroniąc uzwojenia silnika przed przegrzaniem przy standardowych czasach rozruchu.
• Kompatybilność: Urządzenie jest dedykowane do bezpośredniego montażu pod stycznikami z serii TeSys F, w szczególności modelu LC1F, co tworzy zwarty i niezawodny układ rozruchowy.
• Rodzaj sieci: Przekaźnik jest przystosowany do pracy w sieciach prądu przemiennego (AC), zapewniając ciągły monitoring prądu płynącego do odbiornika.
• Elektroniczna precyzja: Zastosowanie układów elektronicznych eliminuje błędy wynikające z temperatury otoczenia, co przekłada się na powtarzalność zadziałań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w sektorze B2B. Przekaźnik LR9F5371 spełnia wymagania normy IEC 60947-4-1, dotyczącej aparatury niskonapięciowej, sterowniczej i rozdzielczej. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co gwarantuje minimalny wpływ na środowisko naturalne przy zachowaniu najwyższych parametrów technicznych.

Zastosowanie

Głównym przeznaczeniem przekaźnika LR9F5371 jest ochrona silników o dużej mocy przed skutkami przeciążeń oraz zaniku fazy. Znajduje on zastosowanie w kluczowych gałęziach przemysłu, takich jak:

• Systemy pompowe i wentylacyjne o dużym zapotrzebowaniu na moc.
• Linie produkcyjne i przenośniki taśmowe w przemyśle ciężkim.
• Układy napędowe w branży wydobywczej i energetycznej.
• Zaawansowane systemy automatyki budynkowej wymagające niezawodnego zabezpieczenia silników AC.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Przekaźnik LR9F5371 montuje się bezpośrednio pod stycznikiem LC1F, co pozwala na oszczędność miejsca w szafie sterowniczej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków i zapewnić stabilne połączenie elektryczne przy prądach dochodzących do 220 A.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali urządzenia za pomocą pokrętła nastawczego.
• Wentylacja: Należy zapewnić odpowiednią przestrzeń wokół aparatu wewnątrz rozdzielnicy, aby umożliwić swobodną cyrkulację powietrza.

FAQ

• Czy przekaźnik LR9F5371 wymaga zewnętrznego zasilania? Tak, jako przekaźnik elektroniczny może wymagać zasilania pomocniczego dla układów pomiarowych, zgodnie ze schematem podłączenia serii TeSys F.
• Jaka jest różnica między klasą 10A a klasą 20? Klasa 10A, w którą wyposażony jest ten model, oznacza szybszy czas wyzwalania przy przeciążeniu, co jest optymalne dla silników o standardowym czasie rozruchu.
• Czy urządzenie chroni przed zwarciem? Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki magnetyczne.
