Ogranicznik przepięć typ 1+2 1000VDC, SPPVT12-10-2+PE | 177256 Eaton

Opis i Kluczowe Cechy

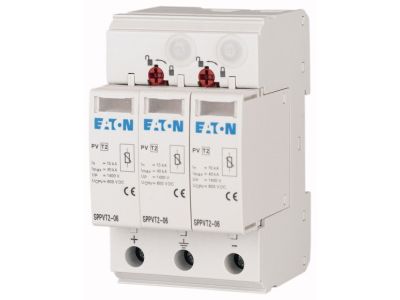

Ogranicznik przepięć EATON SPPVT12-10-2+PE (SKU: 177256) to zaawansowane rozwiązanie ochronne zaprojektowane specjalnie dla 2-biegunowych izolowanych systemów prądu stałego o napięciu roboczym do 1000 V DC. Jako urządzenie klasy T1+2 (Typ 1 i 2), łączy w sobie funkcje ochrony przed bezpośrednim działaniem prądu piorunowego oraz ochrony przed przepięciami indukowanymi i łączeniowymi. Konstrukcja oparta jest na 3-biegunowej podstawie montowanej na standardowej szynie DIN, co zapewnia stabilność mechaniczną i łatwość integracji w rozdzielnicach fotowoltaicznych.

• Wymienne wkładki: Trzy wtykowe moduły ochronne pozwalają na szybką konserwację bez konieczności demontażu okablowania z podstawy.
• Monitorowanie temperatury: Każdy moduł wyposażony jest w zintegrowany układ monitorowania termicznego, który bezpiecznie odłącza element ochronny w przypadku jego przeciążenia.
• Sygnalizacja stanu: Urządzenie posiada optyczny wskaźnik stanu na każdym wtyku oraz zdalny styk sygnalizacyjny, co umożliwia integrację z systemami monitoringu i automatyki budynkowej.
• Wysokie napięcie pracy: Znamionowe napięcie 1000 V DC sprawia, że ogranicznik jest idealny do nowoczesnych instalacji PV o wysokiej sprawności.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymaganiami normy EN 50539-11, która definiuje parametry dla ograniczników przepięć stosowanych w systemach fotowoltaicznych. Klasa testowa II (oraz I) gwarantuje, że urządzenie skutecznie odprowadza energię wyładowań atmosferycznych oraz ogranicza przepięcia do poziomu bezpiecznego dla falowników i innych komponentów instalacji DC.

Zastosowanie

Ogranicznik EATON SPPVT12-10-2+PE znajduje zastosowanie przede wszystkim w sektorze odnawialnych źródeł energii. Jest dedykowany do ochrony strony DC w instalacjach fotowoltaicznych, zarówno w małych systemach prosumenckich, jak i w dużych farmach PV. Dzięki izolowanej konstrukcji 2-biegunowej z dodatkowym zaciskiem PE, zapewnia kompleksową ochronę w układach, gdzie wymagana jest separacja od potencjału ziemi przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa przeciwpożarowego i sprzętowego.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TS 35 mm. Należy zwrócić szczególną uwagę na zachowanie odpowiednich przekrojów przewodów oraz momentów dokręcania zacisków, aby zminimalizować rezystancję połączenia. Przewody uziemiające powinny być prowadzone możliwie najkrótszą drogą do szyny wyrównawczej. Zdalny styk sygnalizacyjny należy podłączyć do obwodu sterowania, aby zapewnić natychmiastową informację o konieczności wymiany wkładki po wystąpieniu awarii lub zadziałaniu zabezpieczenia.

FAQ

• Czy można wymienić pojedynczy moduł po zadziałaniu? Tak, konstrukcja wtykowa pozwala na wymianę tylko uszkodzonego modułu bez konieczności wymiany całej podstawy.
• Co oznacza sygnał na wtyku? Kolor wskaźnika informuje o sprawności elementu ochronnego. Kolor zielony oznacza pełną gotowość do pracy, natomiast kolor czerwony sygnalizuje konieczność wymiany wkładki.
• Czy urządzenie wymaga dodatkowego dobezpieczenia? Należy postępować zgodnie z dokumentacją techniczną producenta EATON, uwzględniając maksymalny prąd zwarciowy instalacji w punkcie montażu.
