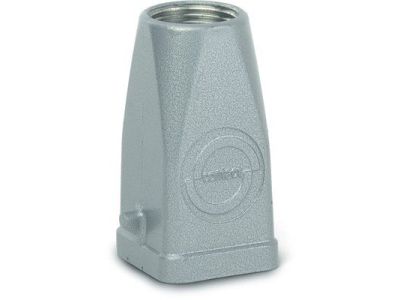

Obudowa wtyczki z wejściem prostym H-A 3 MTGV PG11 IP65 (opak=10szt) | 10426500 Lapp Kabel

Opis i Kluczowe Cechy

Obudowa wtyczki EPIC® H-A 3 MTGV PG11 to profesjonalne rozwiązanie złączowe od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Należąc do serii H-A 3, produkt ten reprezentuje najmniejszą linię obudów w portfolio EPIC®, co pozwala na realizację bezpiecznych i trwałych połączeń elektrycznych w ograniczonej przestrzeni montażowej. Wykonanie z wysokiej jakości stopu cynku, dodatkowo powlekanego proszkowo, zapewnia wyjątkową odporność na korozję oraz uszkodzenia mechaniczne.

• Rozmiar konstrukcyjny 3A: Kompaktowa budowa idealna do miniaturyzacji systemów sterowania.
• Wejście proste z gwintem PG11: Umożliwia montaż dławnic kablowych dla przewodów o średnicy od 6,5 mm do 12 mm.
• Innowacyjny wskaźnik kierunku: Specjalna strzałka na powierzchni obudowy ułatwia orientację i szybkie łączenie w miejscach o ograniczonej widoczności.
• System blokowania: Pojedyncza klamra zapewnia pewne trzymanie i łatwą obsługę serwisową.
• Stopień ochrony IP 65: Gwarantuje pełną pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku po prawidłowym zmontowaniu i zamknięciu złącza.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami przemysłowymi, co potwierdza jego przydatność do pracy w trudnych warunkach środowiskowych. Obudowa spełnia wymagania klasy ochrony IP 65, co jest kluczowe dla zachowania ciągłości pracy systemów automatyki i zasilania narażonych na wilgoć oraz zapylenie. Wykorzystanie sprawdzonych materiałów, takich jak odlew cynkowy, zapewnia długowieczność zgodną z europejskimi normami dla złączy przemysłowych.

Zastosowanie

Dzięki swojej wytrzymałości i kompaktowym wymiarom, obudowa EPIC® H-A 3 MTGV znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Budowa maszyn i urządzeń: Idealna do podłączania modułów zasilających i sterowniczych.
• Aplikacje zewnętrzne: Odporność na warunki atmosferyczne pozwala na montaż w instalacjach pracujących na otwartej przestrzeni.
• Systemy sterowania: Wykorzystywana wszędzie tam, gdzie wymagana jest wysoka gęstość upakowania złączy przy zachowaniu pełnej ochrony mechanicznej.
• Utrzymanie ruchu: Kompatybilność z wieloma standardowymi obudowami (pulpitowymi, cokołowymi i swobodnymi) ułatwia modernizację istniejących linii produkcyjnych.

Wskazówki Montażowe

Podczas instalacji obudowy EPIC® H-A 3 MTGV należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Dobór dławnicy: Należy zastosować odpowiednią dławnicę z gwintem PG11, dopasowaną do średnicy zewnętrznej przewodu (zakres 6,5-12 mm), aby zapewnić deklarowaną szczelność IP 65.
• Orientacja wtyku: Wykorzystaj wytłoczoną strzałkę na obudowie, aby poprawnie zorientować wkład stykowy względem obudowy gniazda, co zapobiega błędom montażowym w ciasnych szafach sterowniczych.
• Blokada klamry: Przed uruchomieniem urządzenia upewnij się, że pojedyncza klamra zatrzasnęła się całkowicie na obudowie przeciwnej, co gwarantuje odporność na wibracje.
• Ochrona przewodów: Gwintowany otwór umożliwia również bezpośrednie połączenie z odpowiednim peszlem ochronnym w celu dodatkowego zabezpieczenia wiązki kablowej.

FAQ

1. Czy obudowa jest dostarczana z wkładem stykowym?
Nie, oferta dotyczy samej obudowy wtyczki. Wkłady stykowe EPIC® należy dobrać oddzielnie w zależności od wymaganej liczby pinów i parametrów elektrycznych.

2. Jaki jest materiał wykonania klamry blokującej?
Obudowa współpracuje z systemem pojedynczej klamry, która zazwyczaj znajduje się na obudowie gniazda (przeciwnej), zapewniając stabilne połączenie mechaniczne.

3. Czy produkt nadaje się do pracy w środowisku agresywnym chemicznie?
Powłoka proszkowa na stopie cynku zapewnia dobrą odporność na wiele czynników zewnętrznych, jednak w przypadku ekstremalnie agresywnych substancji chemicznych zaleca się weryfikację z tabelą odporności materiałowej producenta Lapp Kabel.
