Napęd przycisków podwójnych z samopowrotem, M22-DDL-WS-X1/X0 RMQ-Titan M22 | 216706 Eaton

Opis i Kluczowe Cechy

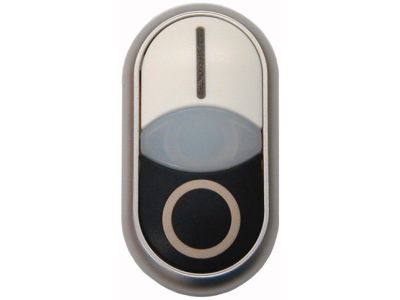

Napęd przycisków podwójnych M22-DDL-WS-X1/X0 z serii RMQ-Titan to zaawansowany element sterowniczy zaprojektowany przez firmę EATON z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się konstrukcją z samopowrotem, co oznacza, że po zwolnieniu nacisku przycisk automatycznie wraca do swojej pozycji wyjściowej, zapewniając precyzyjne sterowanie impulsowe. Model ten posiada dwa oddzielne pola przycisków oznaczone symbolami X1 (I) oraz X0 (0), co pozwala na intuicyjne zarządzanie funkcjami start/stop w ramach jednego otworu montażowego o średnicy 22,5 mm.

• Wysoki stopień ochrony: Dzięki klasie szczelności IP66, napęd jest w pełni chroniony przed silnymi strumieniami wody oraz pyłem, co umożliwia jego pracę w trudnych warunkach środowiskowych.
• Trwałość mechaniczna: Seria RMQ-Titan słynie z wyjątkowej odporności na udary mechaniczne oraz wibracje, co gwarantuje długą żywotność nawet przy intensywnej eksploatacji na maszynach generujących drgania.
• Możliwość podświetlenia: Konstrukcja przystosowana jest do współpracy z elementami LED, co zapewnia doskonały kontrast i widoczność stanu pracy urządzenia nawet w warunkach silnego oświetlenia dziennego.
• Ergonomia i design: Płaska konstrukcja ogranicza ryzyko przypadkowego zahaczenia, a wysokiej jakości tworzywa sztuczne są odporne na ścieranie napisów i działanie czynników chemicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku w profesjonalnych instalacjach elektrycznych na całym świecie. Napęd spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej. Posiada również certyfikaty dopuszczające do obrotu na rynkach globalnych, w tym znaki CE oraz UL/CSA, co jest kluczowe dla producentów maszyn eksportujących swoje rozwiązania poza granice Unii Europejskiej. Zintegrowany układ połączeń ochronnych podwyższa bezpieczeństwo eksploatacji i dostępność systemu.

Zastosowanie

Podwójny napęd przycisków M22-DDL-WS-X1/X0 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz budowie maszyn. Jest idealnym rozwiązaniem dla:

• Tablic rozdzielczych i pulpitów sterowniczych: Pozwala na oszczędność miejsca dzięki integracji dwóch funkcji w jednym otworze montażowym.
• Systemów sterowania napędami: Idealny do załączania i wyłączania silników, pomp czy przenośników taśmowych.
• Przemysłu spożywczego i chemicznego: Wysoka odporność na czynniki zewnętrzne pozwala na stosowanie w miejscach wymagających częstego mycia.
• Aplikacji operatorskich: Zapewnia czytelną komunikację z operatorem dzięki wyraźnym symbolom I/0 i opcji podświetlenia LED.

Wskazówki Montażowe

Montaż napędu M22-DDL-WS-X1/X0 jest szybki i intuicyjny dzięki systemowi modułowemu RMQ-Titan. Urządzenie montuje się w standardowym otworze o średnicy 22,5 mm. Należy pamiętać o zastosowaniu odpowiedniego łącznika mocującego (M22-A) oraz wybranych elementów stykowych (np. M22-K10 lub M22-K01) w zależności od wymaganej konfiguracji obwodów elektrycznych. W przypadku chęci uzyskania podświetlenia, należy zamontować element LED (M22-LED) w centralnym gnieździe łącznika. Podczas dokręcania pierścienia mocującego zaleca się zachowanie odpowiedniego momentu siły, aby zapewnić deklarowaną szczelność IP66 bez uszkodzenia uszczelki.

FAQ

• Czy napęd zawiera w zestawie styki pomocnicze? Nie, napęd M22-DDL-WS-X1/X0 jest dostarczany jako sam element sterowniczy. Styki oraz łącznik mocujący należy dobrać oddzielnie zgodnie ze schematem sterowania.
• Czy przyciski są podświetlane? Tak, konstrukcja napędu umożliwia podświetlenie środkowej części za pomocą opcjonalnego modułu LED, co ułatwia lokalizację przycisku w ciemności.
• Jaka jest różnica między IP66 a IP69K w tej serii? Seria RMQ-Titan oferuje różne stopnie ochrony w zależności od modelu. Ten konkretny napęd posiada stopień IP66, co zapewnia ochronę przed silną strugą wody. Wybrane akcesoria serii mogą podnieść odporność do IP69K (mycie pod wysokim ciśnieniem).
• Czy symbole I/0 są trwałe? Tak, napisy są wykonane w technologii odpornej na ścieranie, co gwarantuje ich czytelność nawet po wielu latach intensywnego użytkowania w środowisku przemysłowym.
