Moduł przekaźnikowy 15,8mm 2P 8A 230VAC | 4C.02.8.230.0060SPA Finder

Opis i Kluczowe Cechy

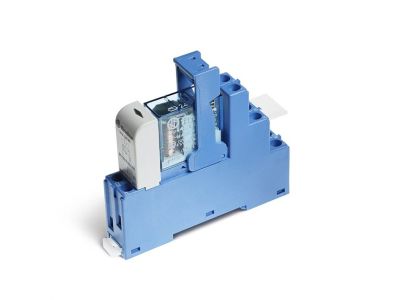

Moduł przekaźnikowy FINDER Typ 4C.02 to zaawansowane rozwiązanie sprzęgające, zaprojektowane z myślą o profesjonalnych systemach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową szerokością wynoszącą zaledwie 15,8 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Moduł został wyposażony w dwa zestyki przełączne (2P) o prądzie znamionowym 8 A, co umożliwia niezależne sterowanie dwoma obwodami wykonawczymi. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy częstym przełączaniu obciążeń.

• Napięcie cewki 230V AC: Przystosowane do standardowych sieci zasilających, eliminując potrzebę stosowania dodatkowych zasilaczy DC w układach sterowania.
• Zintegrowany moduł EMC: Standardowe wyposażenie w układ przeciwzakłóceniowy chroni cewkę przekaźnika oraz sąsiednie urządzenia elektroniczne przed przepięciami indukowanymi podczas wyłączania.
• Wskaźnik LED: Jasna dioda sygnalizacyjna pozwala na natychmiastową weryfikację stanu zadziałania przekaźnika, co skraca czas diagnostyki serwisu.
• Zaciski śrubowe: Solidne połączenie mechaniczne zapewniające trwały styk elektryczny nawet w warunkach występowania drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Moduł jest w pełni kompatybilny z normą PN-EN 60715, co określa standardy montażu na szynach nośnych typu DIN 35 mm. Dodatkowo, określone konfiguracje zestawu przekaźnik-gniazdo posiadają certyfikację UL, co potwierdza dopuszczenie do stosowania na rynkach międzynarodowych, w tym w wymagających aplikacjach przemysłowych wymagających atestów północnoamerykańskich.

Zastosowanie

Moduł 4C.02.8.230.0060SPA znajduje szerokie zastosowanie jako element pośredniczący (interfejs) pomiędzy sterownikami PLC a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy silniki małej mocy. Dzięki separacji galwanicznej skutecznie chroni wyjścia cyfrowe sterowników przed skutkami awarii w obwodach siłowych. Jest idealnym wyborem do systemów BMS, układów wentylacji i klimatyzacji oraz rozdzielnic automatyki procesowej, gdzie liczy się niezawodność i precyzja przełączania.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie DIN 35 mm (TH35). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny docisk przewodu bez ryzyka uszkodzenia gwintu. Moduł posiada dedykowaną tabliczkę opisową, która umożliwia czytelne oznakowanie obwodu, co jest niezbędne dla zachowania porządku w dokumentacji powykonawczej. Dzięki szerokości 15,8 mm, moduły można montować w rzędach, zachowując wysoką gęstość upakowania komponentów w rozdzielnicy.

FAQ

• Czy moduł posiada ochronę przed przepięciami? Tak, urządzenie jest standardowo wyposażone w moduł przeciwzakłóceniowy EMC, który tłumi przepięcia powstające na cewce.
• Jaki jest materiał styków? Zastosowano styki AgNi (Srebro-Nikiel), które są uniwersalnym rozwiązaniem dla obciążeń rezystancyjnych i lekko indukcyjnych.
• Czy w zestawie znajduje się wskaźnik zadziałania? Tak, moduł posiada wbudowaną diodę LED sygnalizującą obecność napięcia na cewce i zadziałanie styków.
