Moduł podstawowy TeSys Island (Profinet) | TPRBCPFN Schneider Electric

Opis i Kluczowe Cechy

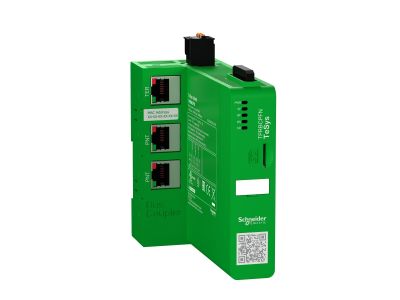

Moduł podstawowy TeSys Island o numerze katalogowym TPRBCPFN to zaawansowany łącznik magistrali (Bus Coupler), stanowiący serce innowacyjnego systemu zarządzania obciążeniami od Schneider Electric. Urządzenie pełni rolę bramy komunikacyjnej, umożliwiając pełną integrację wyspy TeSys Island z nadrzędnymi systemami automatyki za pośrednictwem protokołu PROFINET IO. Dzięki zastosowaniu koncepcji „awatarów” TeSys, moduł ten pozwala na cyfrowe odwzorowanie funkcji fizycznych urządzeń, co znacząco upraszcza proces projektowania, programowania oraz uruchamiania instalacji elektrycznych.

• Komunikacja i Interfejsy: Moduł został wyposażony w dwa porty RJ45 dedykowane dla sieci PROFINET IO, co pozwala na elastyczną topologię połączeń. Dodatkowo, oddzielny port serwisowy Ethernet RJ45 umożliwia niezależny dostęp do diagnostyki.
• Zarządzanie Danymi: Wbudowany slot na kartę micro SD służy do przechowywania konfiguracji i logów, co ułatwia szybką wymianę modułu bez konieczności ponownego programowania całego systemu.
• Cyberbezpieczeństwo: Urządzenie posiada certyfikat Achilles Level 2, co gwarantuje wysoką odporność na cyberzagrożenia i zapewnia ciągłość procesów przemysłowych w dobie Przemysłu 4.0.
• Diagnostyka: Zintegrowany serwer WWW (OMT - Operation and Maintenance Tool) pozwala na zdalny podgląd parametrów pracy i szybkie usuwanie usterek bez specjalistycznego oprogramowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pracy w najbardziej wymagających środowiskach przemysłowych. Moduł TPRBCPFN spełnia rygorystyczne wymagania międzynarodowych jednostek certyfikujących, co potwierdzają oznaczenia IEC, UL, CSA, CCC oraz EAC. Jako element strategii zrównoważonego rozwoju Schneider Electric, urządzenie posiada certyfikat Green Premium, co oznacza pełną zgodność z dyrektywami RoHS oraz rozporządzeniem REACh, minimalizując wpływ na środowisko naturalne w całym cyklu życia produktu.

Zastosowanie

Moduł TeSys Island z interfejsem PROFINET znajduje zastosowanie w nowoczesnych centrach sterowania silnikami (MCC) oraz rozdzielnicach automatyki, gdzie kluczowa jest precyzyjna kontrola i monitorowanie zużycia energii. Jest idealnym rozwiązaniem dla integratorów systemów budujących maszyny OEM oraz dla zakładów przemysłowych dążących do pełnej cyfryzacji zasobów. Dzięki obsłudze awatarów, system doskonale sprawdza się w aplikacjach pompowych, wentylacyjnych oraz w liniach transportowych, gdzie wymagana jest wysoka dostępność i szybka diagnostyka predykcyjna.

Wskazówki Montażowe

Podczas instalacji systemu TeSys Island należy pamiętać, że łącznik magistrali TPRBCPFN musi być zawsze zamontowany jako pierwszy element po lewej stronie szyny DIN. Urządzenie wymaga zewnętrznego zasilania o napięciu znamionowym 24V DC, które zasila elektronikę modułu oraz magistralę wewnętrzną łączącą pozostałe moduły wyspy. Połączenie z kolejnymi modułami odbywa się poprzez dedykowany port magistrali bocznej. Do konfiguracji zaleca się wykorzystanie profesjonalnego oprogramowania SoMove lub środowiska EcoStruxure Machine Expert, co pozwala na pełne wykorzystanie potencjału diagnostycznego urządzenia.

FAQ

• Czy moduł TPRBCPFN wymaga specjalistycznego oprogramowania do diagnostyki? Nie, moduł posiada wbudowany serwer WWW (OMT), który umożliwia diagnostykę i konserwację za pomocą standardowej przeglądarki internetowej.
• Jakie protokoły obsługuje ten moduł? Urządzenie jest dedykowane do pracy w sieciach PROFINET IO.
• Co się stanie w przypadku awarii modułu? Dzięki karcie micro SD, na której zapisana jest konfiguracja, wymiana modułu na nowy jest szybka i nie wymaga ponownego konfigurowania parametrów z poziomu sterownika PLC.
• Czy urządzenie jest bezpieczne pod kątem ataków sieciowych? Tak, certyfikat Achilles Level 2 potwierdza, że moduł spełnia wysokie standardy bezpieczeństwa teleinformatycznego dla systemów sterowania przemysłowego.
