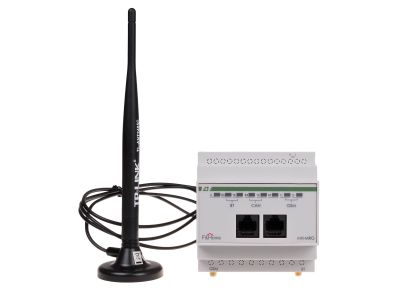

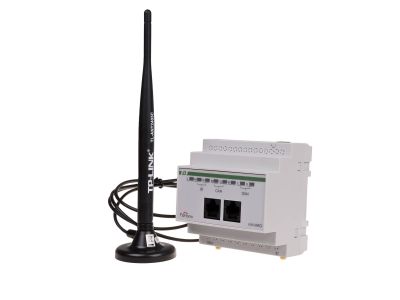

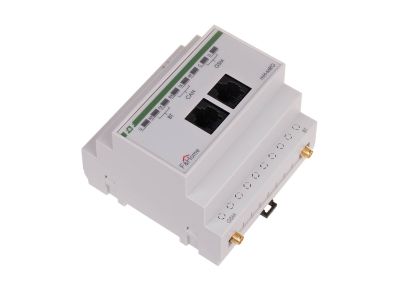

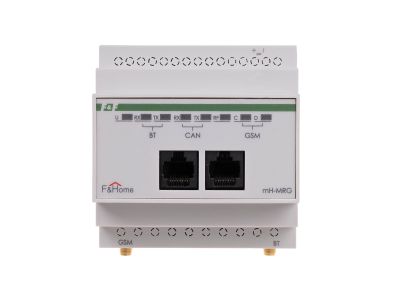

Moduł mH-MRG jest modułem komunikacyjnym Bluetooth/SMS/GSM umożliwiającym zdalne sterowanie system F&Home za pośrednictwem telefonów komórkowych. Łącznie z modułem mH-MRG klient otrzymuje aplikację, którą można wgrać do telefonu komórkowego, aby móc używać go jako pilota w budynku. Aplikacja napisana jest w języku JAVA, który obsługiwany jest przez większość dostępnych na rynku telefonów komórkowych. Dodatkowo dzięki wykorzystaniu modułu GSM możliwe jest zdalne sterowanie systemem za pomocą wiadomości tekstowych (SMS). Wysyłając wiadomość SMS możemy załączyć lub wyłączyć dowolny odbiorniki w budynku, sprawdzić czy wskazany obwód jest załączony, lub uruchomić konkretną scenę. Moduł pozwala na sterowanie tylko z dozwolonych numerów GSM aby nie dochodziło do obcej ingerencji. Wbudowane radio RF pozwala na komunikację z dowolną liczbą bezprzewodowych aktorów jako sterowanie wybranymi obwodami bez użycia przewodów. Kompletna bezprzewodowa instalacja jest jednak niezalecana ze względu na ograniczone możliwości systemu. Wejścia / wyjścia Anteny Do poprawnej pracy wymagane jest wystawienie poza rozdzielnię 3 anten komunikacyjnych: GSM, Bluetooth oraz RF. Wszystkie anteny dostarczane są razem z modułem MRG. Zasilanie Do zasilania modułu należy zastosować zasilacz 24VDC wspólny dla całej instalacji F&Home znajdującej się w danej rozdzielni. W związku z tym należy zastosować zasilacz o wydajności prądowej wystarczającej do zasilenia całej instalacji. Zasada działania Moduł komunikacyjny mH-MRG podłączony jest do systemu F&Home poprzez sieć komunikacyjną CAN i komunikuje się bezpośrednio z nadrzędnym komputerem systemu. Za jego pomocą można sterować zdalnie pracą systemu poprzez wysyłanie wiadomości tekstowych SMS, jak również można używać telefonu komórkowego jako lokalnego pilota zdalnego sterowania systemem. Konfiguracji modułu GSM przeznaczonego do komunikacji SMS dokonuje się poprzez panel dotykowy (Opcje -> zakładka GSM). W pierwszej kolejności należy tam określić z jakich numerów telefonów przyjmowane będą polecenia SMS. Następnie można zdefiniować skróty do istniejących nazw wszystkich scen i urządzeń dostępnych w systemie F&Home (dzięki czemu łatwiej będzie wysyłać komendy sterujący, gdyż zamiast np. pełnej nazwy sceny „Rolety dół” można będzie określić skrót „rd”). Lokalne sterowanie systemem odbywać się może poprzez uruchomienie na telefonie komórkowym aplikacji F&Home zapewniającą komunikację poprzez interfejs Bluetooth. Aplikacja na telefon komórkowy jest zbudowana w formie drzewa i korzystanie z niej polega na wybraniu przy pomocy joysticka lub przycisków kierunkowych pomieszczenia którego dotyczyć będzie akcja, dalej wybiera się grupę urządzeń i konkretne urządzenie, a na końcu wybiera się akcję dla urządzenia. Aplikacja w telefonie automatycznie synchronizuje się z systemem F&Home, nie wymaga więc żadnej dodatkowej konfiguracji. Uwagi W urządzeniu mH-MRG zastosowano urządzenie Bluetooth o zasięgu znamionowym 100 metrów w terenie otwartym. Zasięg dla budynków zależy od grubości ścian. Materiału z jakiego są wykonane, itp. Najczęściej użyteczny zasięg ogranicza się do odległości od 10 do 30m. Aktualnie nie wszystkie telefony mają montowane urządzenia Bluetooth zapewniające łączność na taką odległość.
