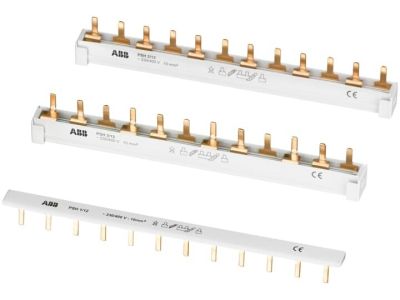

Listwa łączeniowa 3P 10mm2, 60-modułów, do wyłączników serii Home, pro M compact, PSH3/60 | 2CDL130001R1060 ABB

Opis i Kluczowe Cechy

Szyna łączeniowa ABB PSH3/60 o numerze katalogowym 2CDL130001R1060 to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Jako produkt renomowanej marki ABB, szyna ta gwarantuje najwyższą niezawodność i bezpieczeństwo pracy w rozdzielnicach niskiego napięcia. Przekrój znamionowy wynoszący 10 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu optymalnych parametrów cieplnych, co minimalizuje ryzyko przegrzania styków przy dużych obciążeniach prądowych.

• Konfiguracja 3-fazowa (3P): Umożliwia szybkie i uporządkowane połączenie aparatury modułowej w układach trójfazowych.
• Pojemność 60 modułów: Wyjątkowa długość szyny pozwala na oszynowanie szerokich rozdzielnic bez konieczności stosowania dodatkowych mostków, co znacząco skraca czas prefabrykacji.
• Kompatybilność: Produkt został zoptymalizowany pod kątem współpracy z wyłącznikami nadmiarowo-prądowymi oraz różnicowoprądowymi z serii Home oraz pro M compact.
• Wysoka jakość miedzi: Zastosowanie wysokoprzewodzącego materiału zapewnia niską rezystancję przejścia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm dotyczących osprzętu łączeniowego. Szyna PSH3/60 została zaprojektowana zgodnie z dyrektywami bezpieczeństwa, co potwierdzają certyfikaty jakościowe ABB. Materiał izolacyjny charakteryzuje się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwpożarowej w obiektach budowlanych. Stopień ochrony oraz parametry izolacji są dostosowane do pracy w standardowych warunkach rozdzielnicowych.

Zastosowanie

Szyna zbiorcza PSH3/60 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiona wszędzie tam, gdzie wymagana jest wysoka estetyka montażu oraz pewność połączeń elektrycznych. Dzięki swojej konstrukcji idealnie nadaje się do:

• Prefabrykacji rozdzielnic głównych i piętrowych w budynkach wielorodzinnych.
• Systemów automatyki budynkowej opartych na aparaturze modułowej ABB.
• Modernizacji istniejących instalacji, gdzie wymagana jest wymiana starych mostków kablowych na bezpieczne szyny grzebieniowe.

Wskazówki Montażowe

Podczas instalacji szyny PSH3/60 należy zwrócić szczególną uwagę na odpowiednie docięcie szyny do wymaganej długości, jeśli nie jest wykorzystywana pełna liczba 60 modułów. Po docięciu niezbędne jest zastosowanie dedykowanych zaślepek końcowych, aby zapewnić odpowiedni stopień ochrony przed dotykiem bezpośrednim. Montaż powinien odbywać się przy użyciu narzędzi izolowanych, a moment dokręcania zacisków w aparatach modułowych musi być zgodny z dokumentacją techniczną producenta wyłączników (zazwyczaj w zakresie 2-3 Nm dla serii Home/pro M compact), co gwarantuje trwały styk elektryczny i zapobiega luzowaniu się połączeń pod wpływem drgań.

FAQ

• Czy szynę można docinać? Tak, szyna jest przystosowana do cięcia na wymaganą długość, jednak po tej operacji należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć izolacyjne końcówki boczne.
• Z jakimi seriami aparatury ABB współpracuje ta szyna? Model PSH3/60 jest dedykowany do serii Home oraz pro M compact, co zapewnia idealne dopasowanie rozstawu pinów do zacisków aparatów.
• Jaki jest maksymalny prąd obciążenia dla przekroju 10mm2? Dopuszczalna obciążalność prądowa zależy od sposobu zasilania szyny (punktowe lub środkowe), jednak standardowo dla 10mm2 przyjmuje się wartości prądu znamionowego rzędu 63A.
