Licznik energii Countis E24 3-fazowy, bezpośredni do 80A RS485, Modbus, MID | 48503051 Socomec

Opis i Kluczowe Cechy

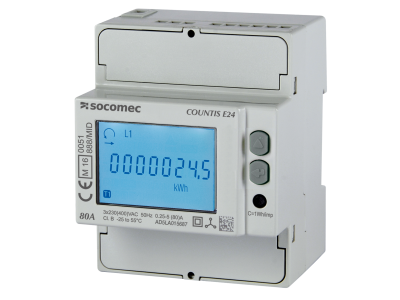

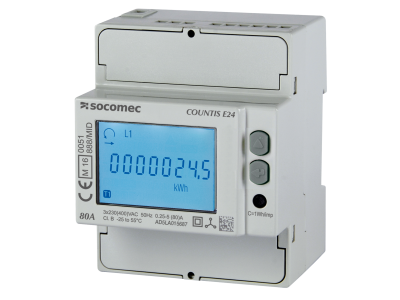

Licznik energii Socomec Countis E24 (SKU: 48503051) to zaawansowane, modułowe urządzenie pomiarowe zaprojektowane do pracy w trójfazowych sieciach elektroenergetycznych. Urządzenie umożliwia bezpośredni pomiar prądu o natężeniu do 80 A, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych w większości standardowych aplikacji komercyjnych i przemysłowych. Kluczowym atutem modelu E24 jest zintegrowany interfejs komunikacyjny RS485 wykorzystujący protokół Modbus RTU, co pozwala na pełną integrację z systemami nadzoru energii (EMS) oraz systemami automatyki budynkowej (BMS).

• Pomiar bezpośredni: Obsługa prądów do 80 A pozwala na oszczędność miejsca w rozdzielnicy oraz redukcję kosztów instalacji.
• Wielofunkcyjny wyświetlacz LCD: Czytelny ekran prezentuje całkowite zużycie energii czynnej w kilowatogodzinach (kWh) oraz aktualny pobór mocy czynnej w kilowatach (kW).
• Komunikacja RS485 Modbus: Umożliwia zdalny odczyt parametrów i archiwizację danych pomiarowych w czasie rzeczywistym.
• Kompaktowa obudowa: Szerokość modułowa pozwala na łatwy montaż w standardowych szafach rozdzielczych.

Zgodność z Normami

Urządzenie posiada certyfikację MID (Measuring Instruments Directive), co jest kluczowe w aplikacjach wymagających rozliczeń finansowych za zużytą energię elektryczną. Zgodność z tą dyrektywą gwarantuje wysoką precyzję pomiaru oraz odporność na manipulacje. Produkt spełnia rygorystyczne normy bezpieczeństwa i kompatybilności elektromagnetycznej wymagane w Unii Europejskiej, co potwierdza jego niezawodność w trudnych warunkach przemysłowych.

Zastosowanie

Licznik Countis E24 znajduje szerokie zastosowanie w nowoczesnej infrastrukturze elektroenergetycznej. Jest idealnym rozwiązaniem do podliczników w centrach handlowych, biurowcach oraz zakładach produkcyjnych, gdzie wymagane jest precyzyjne monitorowanie kosztów energii na poszczególnych liniach technologicznych lub najemcach. Dzięki komunikacji Modbus, licznik doskonale sprawdza się w systemach zarządzania energią dążących do optymalizacji zużycia i redukcji śladu węglowego przedsiębiorstwa.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy przy maksymalnym obciążeniu 80 A.
• Przekrój przewodów: Dobór przewodów o odpowiednim przekroju znamionowym jest kluczowy dla bezpiecznej pracy przy prądzie znamionowym do 80 A.
• Podłączenie komunikacji: Skrętka ekranowana dla magistrali RS485 powinna być prowadzona z dala od przewodów siłowych, aby zminimalizować zakłócenia elektromagnetyczne.

FAQ

1. Czy licznik Countis E24 wymaga zewnętrznych przekładników?
Nie, ten model jest przeznaczony do pomiaru bezpośredniego do 80 A, co upraszcza schemat połączeń.

2. Czy urządzenie może służyć do rozliczeń z lokatorami?
Tak, dzięki certyfikatowi MID licznik może być wykorzystywany jako podlicznik do rozliczeń finansowych.

3. Jakie parametry można odczytać zdalnie?
Poprzez protokół Modbus RTU można odczytać m.in. całkowitą energię czynną oraz chwilową moc czynną, co pozwala na tworzenie zaawansowanych profili zużycia.
