Końcówka tulejkowa izolowana HI 35/16 ERHL przekrój: 35mm2, dł. tulejki 16 (opak 50szt) | E08KH-02010108901 Ergom

Opis i Kluczowe Cechy

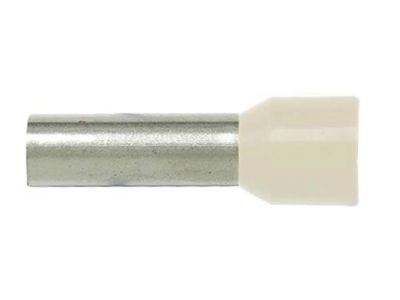

Końcówka tulejkowa izolowana HI 35/16 ERHL renomowanego producenta ERGOM to profesjonalny komponent przeznaczony do zakańczania wielodrutowych przewodów miedzianych (tzw. linek). Przekrój znamionowy wynoszący 35 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, co jest kluczowe dla zachowania ciągłości pracy systemów elektroenergetycznych. Długość tulejki wynosząca 16 mm zapewnia optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach rozdzielczych. Wykonanie z miedzi elektrolitycznej pokrytej warstwą cyny galwanicznej skutecznie chroni element przed korozją i utlenianiem, co bezpośrednio przekłada się na niską rezystancję połączenia przez cały okres eksploatacji. Izolacja wykonana z poliamidu pełni funkcję ochronną oraz ułatwia wprowadzanie żył przewodu do wnętrza tulejki, eliminując ryzyko ich rozwarstwienia.

• Przekrój znamionowy: 35 mm²
• Długość części stykowej: 16 mm
• Materiał: Miedź cynowana galwanicznie
• Izolacja: Poliamid
• Opakowanie: 50 sztuk

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami technicznymi. Końcówki serii HI spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaprasowywania oraz zapewnia powtarzalność parametrów mechanicznych. Zastosowanie certyfikowanych komponentów ERGOM pozwala na uzyskanie odbiorów technicznych instalacji bez zastrzeżeń ze strony inspektorów nadzoru.

Zastosowanie

Końcówka HI 35/16 znajduje szerokie zastosowanie w elektroenergetyce, automatyce przemysłowej oraz budownictwie wielkokubaturowym. Jest niezastąpiona przy montażu rozdzielnic głównych, podłączaniu falowników o dużej mocy, zasilaczy przemysłowych oraz w układach kompensacji mocy biernej. Dzięki zastosowaniu tulejki, wszystkie druciki linki są skupione w jednym punkcie, co eliminuje ryzyko zwarć międzyfazowych i zapewnia pewne mocowanie w zaciskach śrubowych i sprężynowych.

Wskazówki Montażowe

Dla zapewnienia najwyższej jakości połączenia, należy przestrzegać procedur montażowych. Izolację z przewodu należy usunąć na długości około 16-17 mm, dbając o to, by nie naciąć poszczególnych drucików miedzianych. Po wsunięciu odizolowanej żyły do tulejki, należy użyć dedykowanej praski do końcówek tulejkowych o zakresie pracy obejmującym 35 mm². Prawidłowo wykonany zacisk powinien trwale scalać tulejkę z przewodem, co można zweryfikować poprzez próbę mechanicznego wyciągnięcia przewodu. Należy unikać stosowania kombinerek lub innych narzędzi nieprzeznaczonych do zaprasowywania, gdyż nie gwarantują one odpowiedniego momentu docisku.

FAQ

Czy końcówki HI 35/16 można stosować z przewodami aluminiowymi? Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych. W przypadku aluminium należy stosować specjalistyczne końcówki Al-Cu. Jaki profil zacisku jest zalecany dla tego przekroju? Najczęściej stosuje się zacisk trapezowy lub kwadratowy, zależnie od typu zacisku w urządzeniu końcowym. Czy izolacja jest odporna na wysokie temperatury? Tak, izolacja poliamidowa charakteryzuje się wysoką stabilnością termiczną w standardowych warunkach pracy rozdzielnic elektrycznych.
