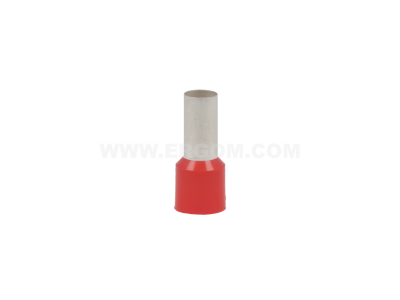

Końcówka tulejkowa izolowana Cu, HI 35/16 przekrój: 35mm2, dł. tulejki 16 (opak 50szt) | E08KH-02010109001 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 35/16 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakończeniu przewodów miedzianych typu linka. Przekrój znamionowy wynoszący 35 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Część przewodząca wykonana z wysokiej jakości miedzi (Cu) gwarantuje doskonałą przewodność elektryczną, a proces cynowania galwanicznego skutecznie chroni element przed utlenianiem i korozją. Tulejka o długości 16 mm umożliwia pewne osadzenie w zaciskach aparatury modułowej oraz listwach zaciskowych. Izolacja wykonana z poliamidu nie tylko ułatwia wprowadzanie wiązki przewodów do wnętrza końcówki, ale również zwiększa bezpieczeństwo pracy, ograniczając ryzyko zwarć międzyfazowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektrotechnicznej. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz standardowymi gniazdami zaciskowymi urządzeń elektrycznych. Zastosowany poliamid jako materiał izolacyjny charakteryzuje się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zachowania bezpieczeństwa pożarowego w rozdzielnicach niskiego napięcia.

Zastosowanie

Końcówki HI 35/16 znajdują szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz komercyjnych. Są niezbędne wszędzie tam, gdzie wykorzystywane są przewody wielodrutowe (linki), które wymagają usztywnienia przed montażem w zaciskach śrubowych lub sprężynowych. Główne obszary wykorzystania to:

• Prefabrykacja szaf sterowniczych i rozdzielnic mocy.
• Podłączanie falowników, softstartów oraz silników elektrycznych o dużej mocy.
• Instalacje zasilające w budownictwie wielorodzinnym i obiektach przemysłowych.
• Systemy zasilania gwarantowanego UPS i banki baterii.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zasad montażu:

• Przewód należy odizolować na długości odpowiadającej długości części miedzianej tulejki (16 mm), dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Wprowadzić odizolowaną końcówkę przewodu do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć dedykowanej praski do końcówek tulejkowych o odpowiednim zakresie pracy (do 35 mm²).
• Zaleca się stosowanie matryc o profilu trapezowym lub kwadratowym, co zapewnia optymalny rozkład sił docisku i minimalną rezystancję przejścia.

FAQ

1. Czy końcówki HI 35/16 można stosować z przewodami aluminiowymi?
Nie, końcówki te są dedykowane wyłącznie do przewodów miedzianych (Cu). Stosowanie ich z aluminium może prowadzić do korozji elektrochemicznej.

2. Jaka jest odporność termiczna izolacji poliamidowej?
Poliamid stosowany w końcówkach ERGOM standardowo wytrzymuje temperatury pracy ciągłej do 105°C.

3. Ile sztuk znajduje się w opakowaniu zbiorczym?
Produkt sprzedawany jest w opakowaniach zawierających 50 sztuk końcówek, co jest optymalną ilością przy średnich i dużych projektach instalacyjnych.
