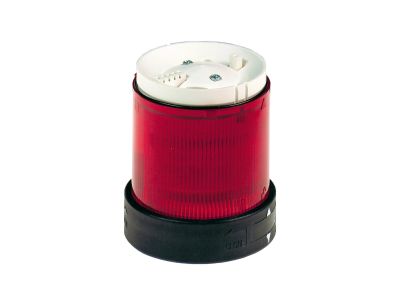

Element świetlny Fi-70mm czerwony światło ciągłe LED 24V AC/DC, Harmony XVB | XVBC2B4 Schneider Electric

Opis i Kluczowe Cechy

Element świetlny Schneider Electric z serii Harmony XVB o numerze katalogowym XVBC2B4 to zaawansowany komponent sygnalizacyjny, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się średnicą montażową wynoszącą 70 mm, co zapewnia doskonałą widoczność emitowanego sygnału nawet z dużej odległości. Wyposażone w zintegrowaną diodę LED o barwie czerwonej, emituje światło ciągłe, które jest kluczowe dla jednoznacznego informowania personelu o stanach krytycznych lub zatrzymaniu procesów technologicznych.

Zasilanie napięciem bezpiecznym 24V AC/DC (prąd przemienny lub stały) sprawia, że moduł jest uniwersalny i łatwy do zintegrowania z większością systemów sterowania PLC. Dzięki zastosowaniu technologii LED, element cechuje się wyjątkowo niskim poborem mocy oraz wydłużoną żywotnością, co bezpośrednio przekłada się na redukcję kosztów eksploatacyjnych i minimalizację przestojów związanych z konserwacją oświetlenia. Stopień ochrony IP66 gwarantuje pełną pyłoszczelność oraz odporność na silne strumienie wody, co w połączeniu z wysoką odpornością na wibracje i uderzenia, czyni go niezawodnym ogniwem w łańcuchu bezpieczeństwa maszynowego.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia międzynarodowe standardy bezpieczeństwa oraz jakości, co jest niezbędne w profesjonalnych instalacjach elektro-technicznych. Zgodność z normami obejmuje:

• EN/IEC 60947-5-1: Gwarancja najwyższych parametrów dla aparatury sterowniczej i rozdzielczej niskiego napięcia.
• UL 508 oraz CSA C22-2 No.14: Certyfikacja dopuszczająca produkt do użytku na rynkach Ameryki Północnej.
• Certyfikacja NEMA 4X: Potwierdzenie dodatkowej ochrony przed korozją i ekstremalnymi warunkami atmosferycznymi.
• Standardy CCC, EAC: Zgodność wymagana na rynkach azjatyckich oraz wschodnioeuropejskich.

Zastosowanie

Dzięki swojej modułowej budowie i wysokiej odporności, element świetlny Harmony XVB znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Branża Automotive: Monitorowanie linii montażowych i sygnalizacja statusu robotów spawalniczych.
• Systemy Pakowania: Informowanie o braku komponentów lub awarii maszyn pakujących.
• Przenośniki i Logistyka: Wizualizacja pracy systemów transportu wewnętrznego w magazynach wysokiego składowania.
• Stacje Montażowe: Wsparcie procesów manualnych poprzez jasną sygnalizację etapów produkcji.
• Praca w trudnych warunkach: Możliwość eksploatacji w temperaturach od -25°C do +50°C pozwala na montaż w nieogrzewanych halach i chłodniach.

Wskazówki Montażowe

Instalacja elementu XVBC2B4 jest intuicyjna dzięki systemowi modułowemu serii Harmony. Aby zapewnić poprawną pracę urządzenia, należy przestrzegać poniższych wytycznych:

• Integracja z bazą: Element należy zamontować na dedykowanej jednostce bazowej XVBC, która zapewnia przyłącze elektryczne.
• Montaż pionowy: Dla zachowania deklarowanego stopnia ochrony IP66, zaleca się montaż masztu w pozycji pionowej.
• Podłączenie elektryczne: Należy upewnić się, że napięcie zasilające wynosi 24V AC/DC. Dzięki zintegrowanej diodzie LED polaryzacja przy zasilaniu DC jest zazwyczaj określona przez konstrukcję modułu bazowego.
• Blokada modułów: Po nałożeniu elementu na bazę lub inny moduł, należy dokonać zablokowania poprzez obrót, co zapewnia stabilność mechaniczną i ciągłość obwodu elektrycznego.

FAQ

• Czy dioda LED w tym module jest wymienna? Moduł posiada zintegrowane źródło światła LED, co zapewnia maksymalną odporność na wstrząsy i eliminuje ryzyko poluzowania się żarówki. W przypadku awarii wymienia się cały moduł świetlny.
• Czy mogę łączyć ten element z modułami dźwiękowymi? Tak, seria Harmony XVB pozwala na tworzenie wież sygnalizacyjnych składających się z modułów świetlnych (stałych i migających) oraz elementów dźwiękowych (buzzerów).
• Jaki jest pobór prądu przez ten element? Standardowy pobór prądu dla modułów LED 24V w tej serii jest zoptymalizowany pod kątem wyjść tranzystorowych sterowników PLC, co pozwala na bezpośrednie sterowanie bez dodatkowych przekaźników.
