Ogranicznik przepięć do fotowoltaiki klasy C 3P (T2-DC) seria P 1200V | 491-32 Viplast

Opis i Kluczowe Cechy

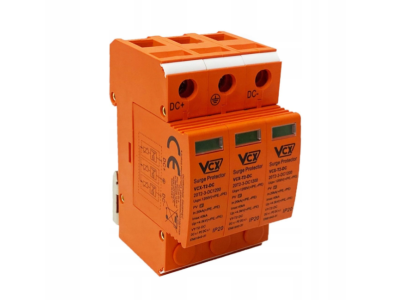

Ogranicznik przepięć Viplast serii P to zaawansowane urządzenie ochronne zaprojektowane specjalnie dla systemów fotowoltaicznych pracujących pod wysokim napięciem stałym. Model ten, sklasyfikowany jako Typ 2 (klasa C), zapewnia skuteczną ochronę inwerterów oraz modułów PV przed skutkami przepięć indukowanych oraz łączeniowych. Urządzenie charakteryzuje się napięciem znamionowym pracy ciągłej na poziomie 1200V DC, co czyni je idealnym rozwiązaniem dla nowoczesnych, rozbudowanych instalacji o dużej mocy. Trójpolowa konstrukcja (3P) pozwala na kompleksowe zabezpieczenie obwodów prądu stałego. Kluczowym elementem konstrukcyjnym są wymienne wkłady warystorowe, które umożliwiają szybką regenerację aparatu po zadziałaniu bez konieczności demontażu całej podstawy z szyny montażowej. Wizualny wskaźnik stanu na froncie obudowy pozwala na błyskawiczną weryfikację sprawności urządzenia – kolor zielony sygnalizuje gotowość do pracy, natomiast kolor czerwony informuje o konieczności wymiany wkładu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Ogranicznik spełnia wymagania normy PN-EN 61643-31, która definiuje parametry i metody badań dla urządzeń zabezpieczających przed przepięciami w instalacjach fotowoltaicznych. Posiada stopień ochrony IP20, co gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Zastosowane materiały obudowy wykazują wysoką odporność termiczną i mechaniczną, co jest kluczowe w wymagających warunkach pracy systemów OZE.

Zastosowanie

Ogranicznik przepięć Viplast 491-32 znajduje zastosowanie przede wszystkim w komercyjnych i domowych instalacjach fotowoltaicznych typu On-Grid oraz Off-Grid. Jest on montowany po stronie DC (prądu stałego), najczęściej w rozdzielnicach przyłączeniowych PV, umiejscowionych pomiędzy panelami a falownikiem. Dzięki wysokiemu napięciu pracy 1200V, urządzenie doskonale sprawdza się w długich łańcuchach (stringach) paneli, gdzie napięcie jałowe układu przekracza standardowe wartości 600V czy 1000V. Chroni on czułą elektronikę inwertera przed niszczącym działaniem przepięć atmosferycznych pośrednich.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TH-35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały i pewny styk elektryczny, co minimalizuje ryzyko przegrzania punktów styku. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów wyładowczych, zazwyczaj od 6 mm² do 25 mm² dla przewodów miedzianych. Należy zachować jak najkrótsze połączenia między ogranicznikiem a szyną wyrównawczą (uziemiającą), aby zminimalizować impedancję drogi odprowadzania ładunku do ziemi.

FAQ

• Czy wkłady w ograniczniku są wymienne? Tak, model ten posiada wymienne moduły, co pozwala na obniżenie kosztów eksploatacji po wystąpieniu przepięcia.
• Co oznacza klasa T2 (C)? Jest to ochrona przed przepięciami indukowanymi, powstałymi na skutek uderzeń pioruna w bliskiej odległości lub operacji łączeniowych w sieci.
• Czy ogranicznik chroni przed bezpośrednim uderzeniem pioruna w panele? Ograniczniki Typu 2 służą do ochrony przed przepięciami indukowanymi. W przypadku ryzyka bezpośredniego wyładowania zaleca się stosowanie ograniczników Typu 1+2.
• Jak sprawdzić, czy urządzenie działa? Należy kontrolować okienko inspekcyjne na froncie obudowy. Jeśli jest zielone, ochrona jest aktywna.
