Wyłącznik nadmiarowo-prądowy S201P-K1 NA | 2CDS281103R0217 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1330324

EAN

4016779593052

Kod Producenta

2CDS281103R0217

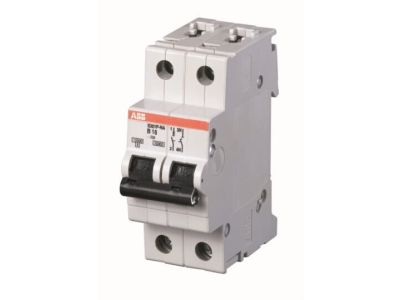

Wyłącznik nadmiarowo-prądowy S201P-K1 NA

Informacja o Produkcie

Alternatywny kod produktu: 2CDS281103R0217

Wyłączniki nadprądowe System pro M compact S200P są ograniczające prąd. Mają dwa różne mechanizmy wyzwalania, opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. Są dostępne w różnych charakterystykach (B,C,D,K,Z), konfiguracjach (1P,1P+N,2P,3P,3P+N,4P), zdolnościach wyłączania (do 25 kA przy 230/400 V AC) i prądach znamionowych (do 63A). Wszystkie wyłączniki nadprądowe z serii S200P są zgodne z normami IEC/EN 60898-1, IEC/EN 609 47-2, UL1077 i CSA 22.2 nr 235, co pozwala na stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Styk pomocniczy do montażu od dołu można zamontować na S200P, aby zaoszczędzić 50% miejsca.

Producent ABB
Wymiary 0.122m x 0.059m x 0.085m
Seria producenta Wyłączniki nadmiarowo-prądowe STANDARD

Wyłącznik nadprądowy

Charakterystyka wyzwalania K
Liczba biegunów (całkowita) 2
Liczba biegunów 1
Prąd znamionowy 1 A
Napięcie znamionowe 230 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 25 kA
Rodzaj napięcia AC
Zakres częstotliwości 50 - 60 Hz
Klasa ograniczenia energii 3
Jednocześnie rozłączany biegun N Tak
Kategoria przepięcia 3
Stopień zanieczyszczenia 2
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 2
Głębokość wbudowania 50.8 mm
Stopień ochrony (IP) IP20
Napięcie znamionowe izolacji Ui 440 V
Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
Temperatura otoczenia w warunkach pracy -25 - 55 °C
Przekrój przyłączanego przewodu wielożyłowego 16 - 16 mm²
Przekrój przyłączanego przewodu jednodrutowego 25 - 25 mm²
