Rozłącznik INS250 Compact INS INV, 200A, 3P, żółto-czerwony | 31122 Schneider Electric

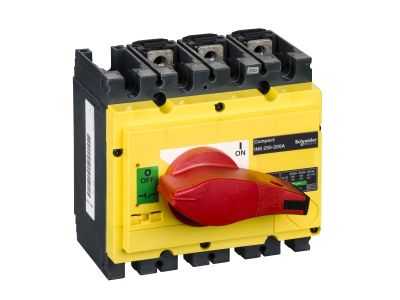

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1517325
EAN
3303430311225
Kod Producenta
31122
Dodaj do porównania
Rozłącznik INS250 Compact INS INV, 200A, 3P, żółto-czerwony

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Ten kompaktowy INS250-200 jest 3-biegunowym nieautomatycznym rozłącznikiem z czerwonym uchwytem obrotowym i żółtym przodem. Nadaje się do izolacji ze wskaźnikiem pozytywnego kontaktu, zgodnie z normami IEC 60947-1 i IEC60947-3. Prąd roboczy wynosi 160 A przy 415VAC w kategoriach AC22A i AC23A. Napięcie znamionowe wynosi 690VAC 50/60Hz lub 125VDC z 2 biegunami szeregowo. Może być używany jako urządzenie awaryjnego wyłączania. Dla łatwej identyfikacji wykorzystuje specjalne kolory określone przez normy. Czerwony uchwyt obrotowy został zaprojektowany tak, aby zapewnić łatwą obsługę i wysoką wydajność podczas przerywania prądów. Compact INS250-200 to przednie urządzenie poziomu izolacji klasy II zgodnie z normą IEC 60664.
  • Producent Schneider Electric
  • Wymiary 0.165m x 0.14m x 0.17m
  • Seria producenta Compaxt NSX, INS, INV, Fupact
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Nie
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Nie
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowy prąd ciągły Iu 250 A
  • Znamionowy prąd ciągły dla AC-23 200 A
  • Znamionowy prąd ciągły dla AC-21 200 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 8.5 kA
  • Znamionowa moc pracy dla AC-23 90 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 330 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Nie
  • Do montażu czołowego centralnie Nie
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czerwony
  • Rodzaj elementu wykonawczego Krótka rączka obrotowa
  • Z mechanizmem ryglującym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP40
