Przekaźnik różnicowy Vigirex RH99P z automatycznym resetem 0.03-30A | 56292 Schneider Electric

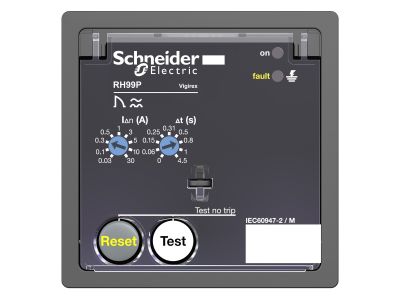

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545592
EAN
3303430562924
Kod Producenta
56292
Dodaj do porównania
Przekaźnik różnicowy Vigirex RH99P z automatycznym resetem 0.03-30A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Vigipact RH99P to przekaźnik nadzorujący prąd doziemny montowany na panelu przednim. Monitoruje spadki izolacji elektrycznej spowodowane starzeniem się kabli lub przedłużeń w instalacji. Mierzy on prąd upływowy w instalacji elektrycznej za pomocą powiązanego z nią toru. Sygnał sterujący jest generowany przez przekaźnik po przekroczeniu progu działania prądu doziemnego. Napięcie zasilania wynosi 110/130VAC 50/60 Hz. Jest to klasa ochrony przed prądem upływowym typu A. Czułość prądowa (IDn) może być wybierana z 9 progami od 30 mA do 30 A. Opóźnienie czasowe (Dt) można wybrać z 9 nastawami od natychmiastowego do 4,5 s. Po usunięciu zwarcia następuje automatyczne kasowanie. Monitorowane napięcie systemu dystrybucji wynosi do 1000VAC 50/60/400 Hz. Jest on zainstalowany na rozdzielnicy na panelu przednim, a stopień ochrony wynosi IP40. Musi być powiązany z kompatybilnym toroidem lub czujnikiem prostokątnym Schneider Electric typu A.
  • Producent Schneider Electric
  • Wymiary 0.08m x 0.001m x 0.08m
  • Seria producenta Compaxt NSX, INS, INV, Fupact
Przekaźnik kontroli prądu różnicowego
  • Rodzaj połączenia elektrycznego Zacisk klamrowy
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 110 - 130 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 110 - 130 V
  • Rodzaj napięcia sterowania AC
  • Z odłączalnymi zaciskami Nie
  • Funkcja Dla obwodów zasilania trójfazowego
  • Zakres napięcia znamionowego 110 - 130 V
  • Częstotliwość znamionowa 50 - 60 Hz
  • Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 4.5 s
  • Wskaźnik prądu różnicowego Nie
  • Funkcja pamięci błędu Nie
  • Liczba styków rozwiernych 1
  • Liczba styków zwiernych 1
  • Liczba styków przełącznych 1
  • Szerokość 72 mm
  • Wysokość 72 mm
  • Głębokość 78 mm
