Moduł selektywności SITOP SEL1400/8X1-5A | 6EP4437-7EB00-3DX0 Siemens

Opis i Kluczowe Cechy

Moduł selektywności SITOP SEL1400/8X1-5A to zaawansowane rozwiązanie do precyzyjnego zarządzania zasilaniem 24V DC w systemach przemysłowych. Zaprojektowany dla 8 niezależnych gałęzi prądowych z limitem 1-5A, zapewnia selektywną ochronę przed przeciążeniami i zwarciami. Elektroniczna regulacja progu zadziałania oraz monitoring stanu pracy minimalizują ryzyko awarii systemowych i skracają czas przestojów.

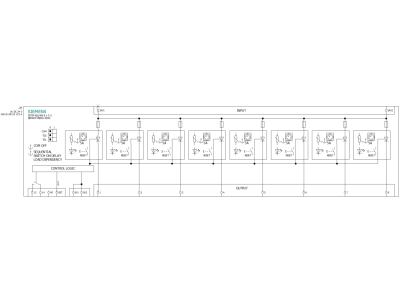

• 8 kanałów wyjściowych: Równomierne rozdzielenie prądu 40A na osiem gałęzi, każda z niezależnym zabezpieczeniem 1-5A – optymalizacja dystrybucji mocy w instalacji.
• Regulowany próg zadziałania 1-5A: Dopasowanie do wymagań poszczególnych odbiorników – eliminuje niepotrzebne wyłączanie obwodów podczas chwilowych szczytów prądowych.
• Monitoring stanu gałęzi: Sygnalizacja awarii poprzez diody LED oraz styk sygnalizacyjny (opcjonalny) – szybka identyfikacja uszkodzonego obwodu i skrócenie czasu reakcji.
• Ochrona przed zwarciami i przeciążeniami: Elektroniczne zabezpieczenia wykrywają nawet „pełzające” zwarcia i długotrwałe przeciążenia – bezpieczna praca nawet przy wysokiej impedancji linii.
• Tolerancja chwilowych szczytów prądowych: Krótkotrwałe wzrosty prądu (np. podczas rozruchu) nie powodują niepotrzebnego wyłączania gałęzi – zwiększona niezawodność systemu.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa urządzeń elektrycznych niskiego napięcia i posiada znak CE. Zaprojektowany zgodnie z normami przemysłowymi dla zasilaczy i układów sterowania.

Zastosowanie

Moduł selektywności SITOP SEL1400/8X1-5A przeznaczony jest do systemów wymagających precyzyjnego monitoringu zasilania 24V DC i selektywnej ochrony poszczególnych obwodów.

• Przemysłowe systemy automatyki – zasilanie czujników, napędów i układów sterowania.
• Rozdzielnice energetyczne – ochrona gałęzi zasilających urządzenia krytyczne (np. systemy bezpieczeństwa, sterowniki PLC).
• Instalacje maszyn produkcyjnych – zabezpieczenie obwodów zasilających napędy i układy wykonawcze.
• Systemy monitoringu i sygnalizacji – niezawodne zasilanie kamer, alarmów i urządzeń telemetrycznych.

Wskazówki Montażowe

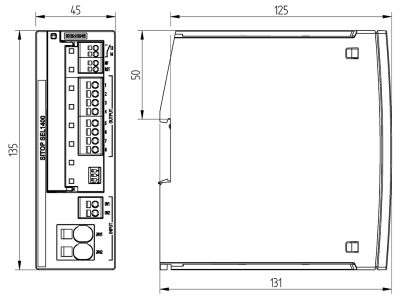

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy wentylacyjne. Przed podłączeniem zasilania należy upewnić się, że napięcie wejściowe 24V DC jest stabilne i wolne od zakłóceń. Każdy kanał wyjściowy należy podłączyć do odpowiedniego obwodu z uwzględnieniem maksymalnego prądu 5A. Sygnalizację awarii należy skonfigurować zgodnie z wymaganiami systemu – diody LED wskazują stan gałęzi, natomiast styk sygnalizacyjny może być wykorzystany do zdalnego monitoringu.

FAQ

• Czy moduł można stosować w instalacjach AC? Nie – moduł przeznaczony jest wyłącznie do zasilania DC 24V. Do instalacji AC wymagane jest zastosowanie odpowiedniego prostownika lub zasilacza AC/DC.
• Jaki jest maksymalny prąd wejściowy? Moduł akceptuje prąd wejściowy do 40A przy napięciu 24V DC. Należy dobrać odpowiedni zasilacz nadrzędny.
• Czy moduł posiada funkcję automatycznego resetu? Nie – po wykryciu zwarcia lub długotrwałego przeciążenia wyłączona gałąź pozostaje bez zasilania do momentu ręcznego zresetowania lub usunięcia przyczyny awarii.
