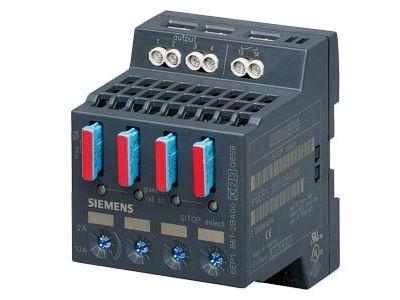

Moduł diagnostyczny 4-biegunowy, 24 VDC, 10 A, SITOP SELECT | 6EP1961-2BA00 Siemens

Alternatywny kod produktu: 6EP19612BA00

Opis i Kluczowe Cechy

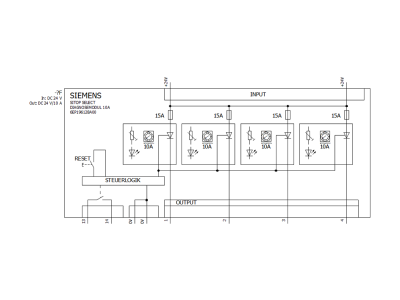

Moduł diagnostyczny Siemens SITOP SELECT 6EP1961-2BA00 to 4-kanałowe urządzenie do dystrybucji i monitorowania prądu obciążenia w obwodach odgałęzionych zasilanych z zasilaczy 24 V DC. Wejście prądowe 40 A pozwala na bezpieczne zasilanie czterech wyjść o prądzie znamionowym 10 A każde, z możliwością regulacji progu zadziałania w zakresie 2–10 A. Dzięki temu przeciążenia i zwarcia w jednym torze są niezawodnie wykrywane i odłączane, podczas gdy pozostałe gałęzie pracują bez zakłóceń, minimalizując przestoje instalacji.

• 4 kanały wyjściowe 24 V DC / 10 A: Umożliwiają rozdział zasilania na cztery niezależne obwody odbiorcze, każdy z indywidualnym zabezpieczeniem przed przeciążeniem i zwarciem.
• Regulowany próg zadziałania 2–10 A: Dopasowanie czułości wykrywania przeciążeń do charakterystyki odbiorników – zapobiega niepotrzebnym wyłączeniom przy krótkotrwałych prądach rozruchowych.
• Selektywne odłączanie uszkodzonych gałęzi: W przypadku przeciążenia lub zwarcia na jednym kanale, pozostałe tory pozostają pod napięciem 24 V bez żadnych zakłóceń, co minimalizuje przestoje produkcyjne.
• Wykrywanie zwarć narastających powoli: Elektronika reaguje także na zwarcia na przewodach o wysokiej rezystancji, które rozwijają się stopniowo – zwiększa bezpieczeństwo instalacji.
• Sygnalizacja LED i grupowy styk sygnalizacyjny: Każdy kanał posiada diodę LED informującą o stanie (praca/awaria), a grupowy styk przekaźnikowy umożliwia zdalne powiadomienie systemu nadrzędnego (PLC, sterownik).

Zgodność z Normami

Moduł SITOP SELECT spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Urządzenie jest przeznaczone do montażu w szafach sterowniczych w obrębie instalacji niskiego napięcia. Dokładne numery norm (np. IEC/EN) należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Moduł diagnostyczny SITOP SELECT stanowi optymalne uzupełnienie każdego zasilacza 24 V DC w systemach automatyki przemysłowej i budynkowej. Sprawdza się wszędzie tam, gdzie wymagana jest selektywna ochrona obwodów odgałęzionych i szybka lokalizacja usterek.

• Dystrybucja zasilania w szafach sterowniczych: Rozdzielenie jednego toru 24 V DC na cztery niezależne obwody zasilające sterowniki PLC, czujniki, przekaźniki i siłowniki.
• Monitorowanie obwodów odbiorczych w automatyce maszyn: Szybkie wykrycie przeciążenia lub zwarcia w przewodzie do pompy, wentylatora czy napędu i odłączenie tylko uszkodzonego toru.
• Systemy transportu i logistyki: Zasilanie taśmociągów, stacji sortujących – gdzie wyłączenie całej linii z powodu jednego uszkodzenia jest niedopuszczalne.
• Instalacje przemysłowe z wymogiem wysokiej dyspozycyjności: Procesy ciągłe, w których przerwa w zasilaniu całej grupy odbiorników generuje duże straty.

Wskazówki Montażowe

Montaż i podłączenie modułu diagnostycznego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekroje przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając maksymalny prąd obciążenia 40 A na wejściu i 10 A na każdym kanale wyjściowym. Należy zapewnić odpowiednią wentylację – zachować odstępy minimalne od innych urządzeń.

FAQ

• Czy moduł posiada podświetlane diody LED sygnalizujące stan kanałów? Tak, każdy z czterech kanałów wyposażony jest w diodę LED. Świecenie oznacza normalną pracę, zgaśnięcie – brak napięcia na wyjściu (np. po zadziałaniu zabezpieczenia). Dodatkowo dostępny jest grupowy styk sygnalizacyjny do podłączenia do układu sterowania.
• Jaki stopień ochrony ma to urządzenie? Moduł diagnostyczny SITOP SELECT przeznaczony jest do montażu w suchych pomieszczeniach, wewnątrz szaf sterowniczych. Typowy stopień ochrony dla tego rodzaju aparatury modułowej to IP20 – brak szczegółowych danych w karcie katalogowej, dlatego zalecamy montaż w obudowie zapewniającej wyższy stopień ochrony środowiskowej.
• Czy moduł automatycznie przywraca napięcie po ustąpieniu przeciążenia? Nie – urządzenie działa w trybie wyzwalania z samopodtrzymaniem. Po wykryciu przeciążenia lub zwarcia kanał zostaje trwale wyłączony (odcięcie napięcia na wyjściu). Aby ponownie włączyć dany tor, należy najpierw usunąć usterkę, a następnie zresetować moduł (np. odłączając i ponownie podając napięcie zasilania lub korzystając z przycisku reset – szczegóły w instrukcji).
