Miernik parametrów instalacji elektrycznych MPI-536 + adapter AutoIso-2500 | WMPLMPI536ISO25 Sonel

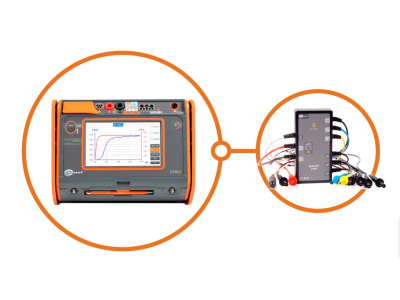

Zestaw Wielofunkcyjny miernik parametrów instalacji elektrycznych MPI-536 z adapterem AUTOISO-2500

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-536 (WMPLMPI536) przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Umożliwia to pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia. W zakresie kontroli rezystancji izolacji Sonel MPI-536 posiada bardzo szerokie możliwości – jego maksymalne napięcie pomiarowe wynosi aż 2500 V. Diagnostykę izolacji wspomagają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostępne zarówno po, jak i w trakcie wykonywania pomiaru. Ponadto przyrząd wylicza współczynniki absorpcji oraz współczynniki temperaturowe. Dodatkowo Sonel MPI-536 umożliwia automatyczny pomiar rezystancji izolacji przewodów lub kabli 3-, 4- lub 5- żyłowych przy wykorzystaniu opcjonalnego adaptera AutoISO-2500.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje.

Specjalista od rezystancji izolacji

    Pomiar rezystancji izolacji napięciem 2,5 kV

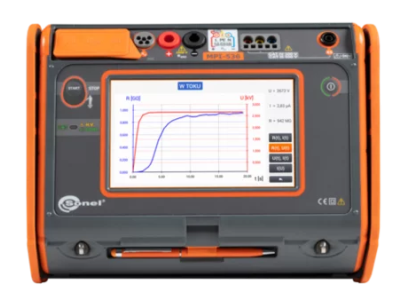

    Wizualizacja RISO w postaci wykresu
    Największy (7”)  dotykowy panel na rynku – niezwykła ergonomia i łatwość obsługi
    Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
    Akumulator Li-Ion – dłuższe działanie miernika
    Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
    Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
    Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
    Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

Przyrządem można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

    impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
    parametry wyłączników RCD,
    rezystancja izolacji,
    rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
    ciągłość połączeń ochronnych i wyrównawczych,
    natężenie oświetlenia,
    test kolejności faz,

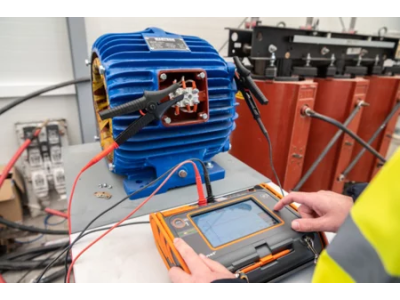

    test kierunku obrotów silnika.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

    badanie wyłączników różnicowoprądowych w trybie Auto,
    autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
    wykorzystanie adaptera AutoISO-2500 do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Łatwość odczytu

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera.

W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

Adapter do przewodów wielożyłowych Sonel AutoISO-2500 (WAADAAISO25) służy do pomiarów rezystancji izolacji kabli i przewodów wielożyłowych napięciem pomiarowym do 2500 V. Wykorzystanie adaptera eliminuje możliwość popełnienia pomyłki, a także znacząco skraca czas potrzebny na wykonanie pomiarów rezystancji izolacji między parami żył. Np. dla kabli 4-żyłowych użytkownik wykona tylko jedną czynność łączeniową (czyli podłączy adapter do obiektu), natomiast AutoISO-2500 uskuteczni krosowania dla sześciu kolejnych połączeń.
