Jak działa różnicówka? Zasada działania wyłącznika RCD
Instalacja elektryczna powinna być nie tylko sprawna, ale przede wszystkim bezpieczna. Jednym z elementów, który odpowiada za ochronę użytkowników przed porażeniem prądem, jest wyłącznik różnicowoprądowy, potocznie nazywany różnicówką. Wiele osób zastanawia się, jak działa różnicówka i dlaczego jej obecność w domowej lub przemysłowej rozdzielnicy jest dziś standardem. Poznanie zasady działania tego urządzenia pozwala lepiej zrozumieć, dlaczego odgrywa ono tak ważną rolę w nowoczesnych instalacjach elektrycznych.
Czym jest wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy (RCD) to aparat zabezpieczający, którego zadaniem jest szybkie odłączenie zasilania w sytuacji pojawienia się prądu upływowego. Oznacza to, że urządzenie wykrywa nawet niewielką różnicę pomiędzy prądem wpływającym do obwodu a prądem z niego wracającym. Jeżeli część energii "ucieka" inną drogą – na przykład przez uszkodzoną izolację lub ciało człowieka – wyłącznik reaguje w ułamku sekundy i przerywa obwód. Takie rozwiązanie znacząco zwiększa poziom bezpieczeństwa użytkowników oraz ogranicza ryzyko poważnych awarii instalacji. Obecnie wyłączniki różnicowoprądowe są podstawowym elementem nowoczesnych rozdzielnic i należą do grupy urządzeń, które tworzą aparaturę modułową stosowaną zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

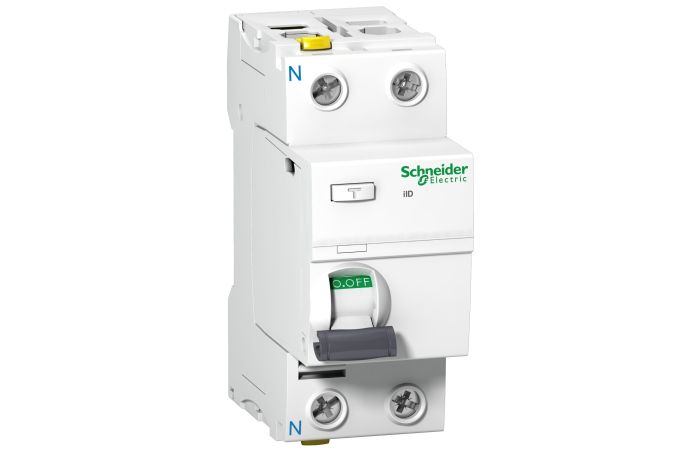

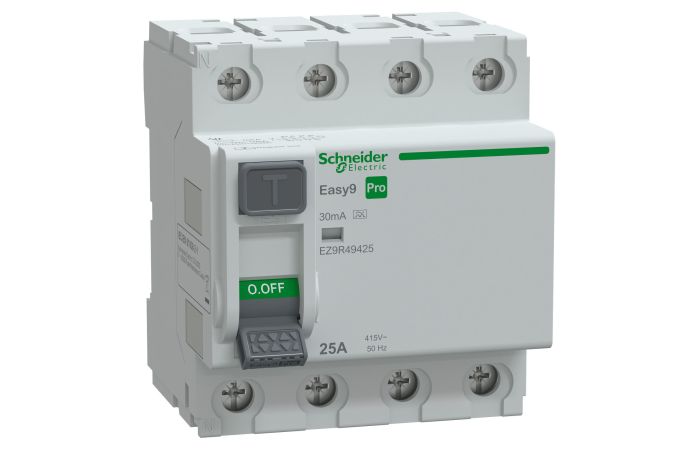

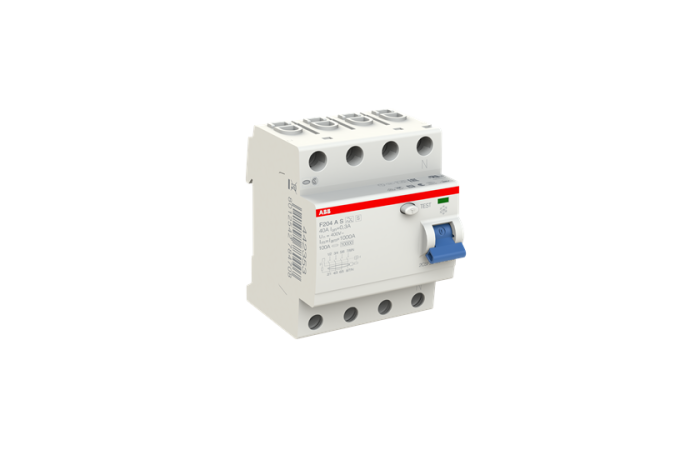

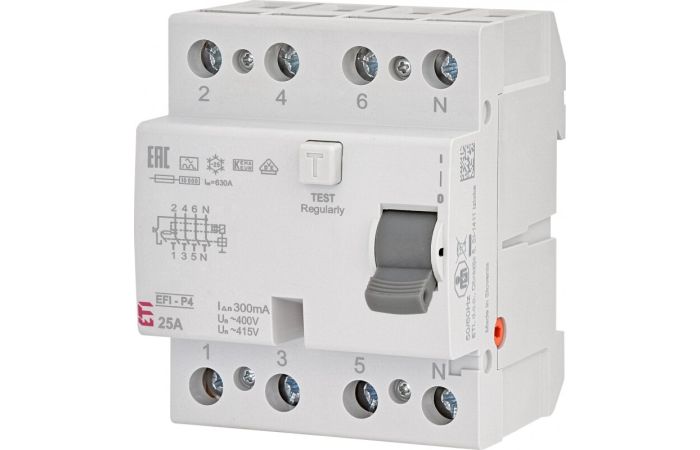

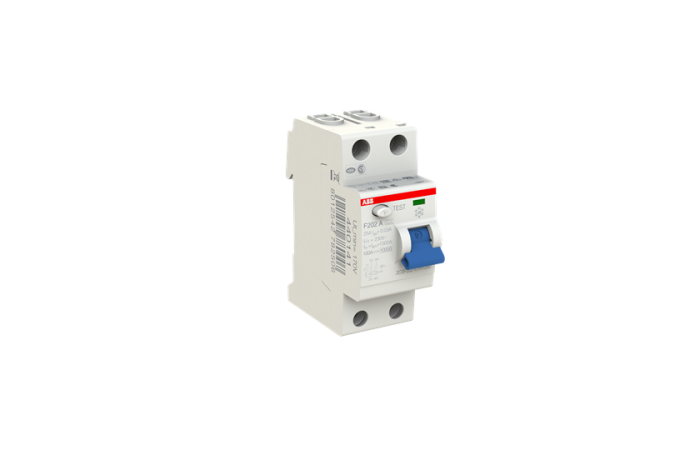

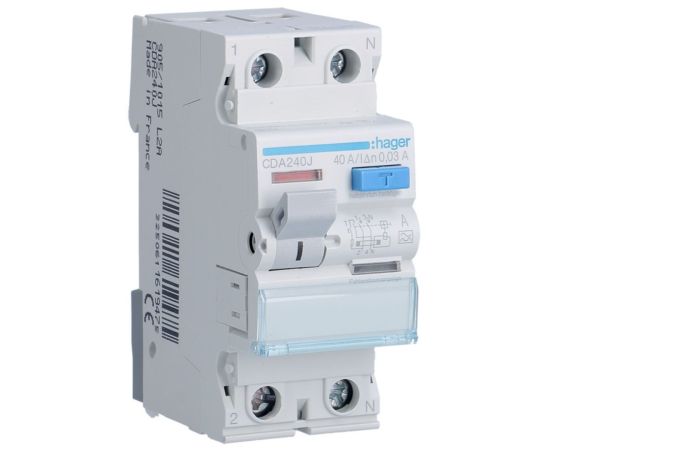

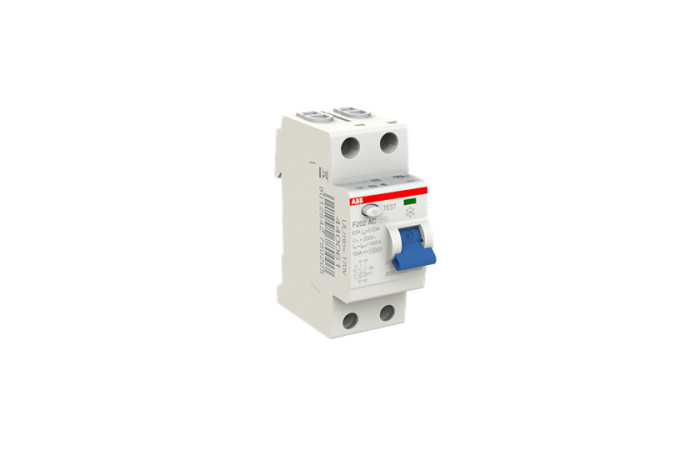

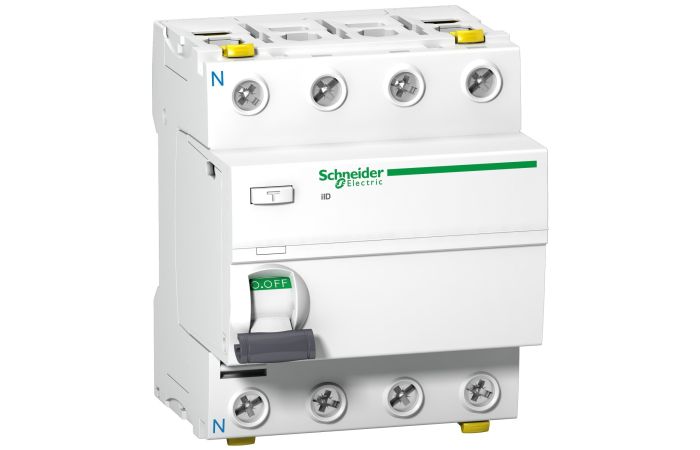

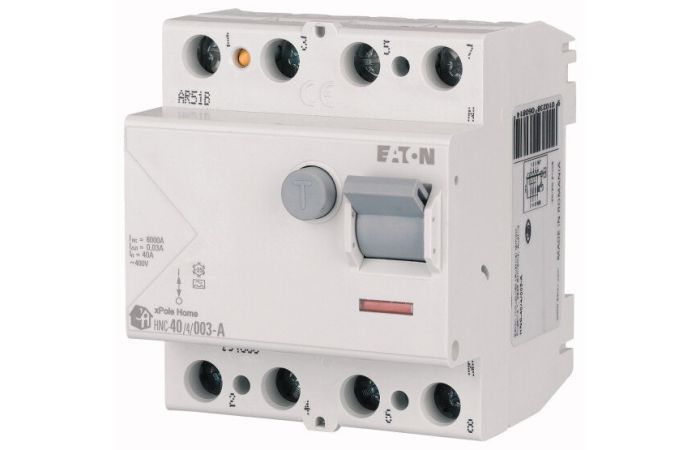

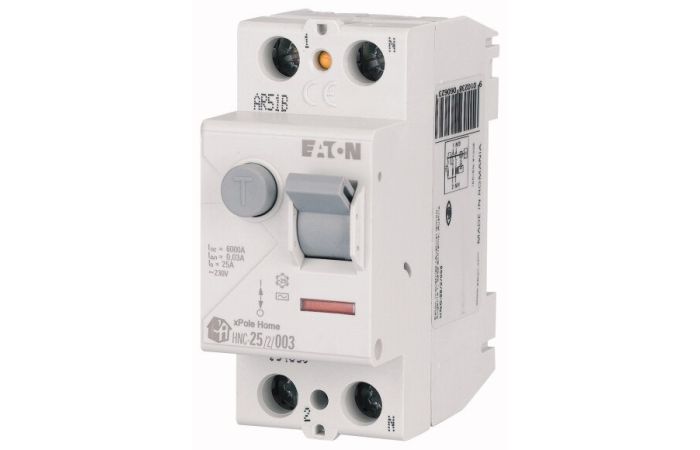

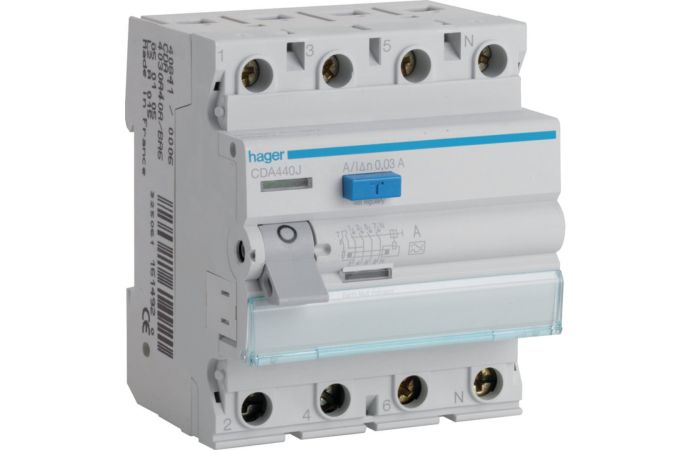

Produkty wybrane dla Ciebie:
Jak działa różnicówka?
Odpowiedź na pytanie, jak działa różnicówka, opiera się na prostej zasadzie porównywania wartości prądów płynących przewodem fazowym i neutralnym. W prawidłowo działającej instalacji wartości te są identyczne. Gdy dochodzi do uszkodzenia przewodu, przebicia izolacji lub kontaktu człowieka z elementem znajdującym się pod napięciem, część prądu zaczyna płynąć inną drogą. Powstaje wówczas różnica, którą wyłącznik natychmiast wykrywa.
Po przekroczeniu określonej wartości – najczęściej 30 mA w instalacjach domowych – mechanizm rozłącza zasilanie. Czas reakcji jest na tyle krótki, że znacząco ogranicza ryzyko porażenia oraz skutki uszkodzeń urządzeń elektrycznych. Warto pamiętać, że wyłącznik różnicowoprądowy nie działa samodzielnie. Współpracuje z innymi zabezpieczeniami tworzącymi kompletny system ochrony instalacji elektrycznej. Szeroki wybór urządzeń i komponentów niezbędnych do budowy rozdzielnic oferuje osprzęt elektroinstalacyjny, który pozwala skompletować instalację zgodnie z obowiązującymi wymaganiami.
Kiedy wyłącznik różnicowoprądowy zadziała?
Najczęściej różnicówka wyłącza zasilanie w kilku charakterystycznych sytuacjach. Są to przede wszystkim:
-
uszkodzenie izolacji przewodów,
-
przebicie wewnątrz urządzenia elektrycznego,
-
dotknięcie części znajdujących się pod napięciem,
-
zawilgocenie instalacji powodujące prądy upływu,
-
uszkodzenie przewodów ochronnych.
Niekiedy użytkownicy zauważają, że różnicówka wyłącza się bez wyraźnej przyczyny. W praktyce może to świadczyć o uszkodzonym odbiorniku, błędach wykonawczych instalacji lub sumowaniu się niewielkich prądów upływu pochodzących z wielu urządzeń elektronicznych. W takich przypadkach warto przeprowadzić diagnostykę całego układu.
Czy różnicówka zastępuje bezpiecznik?
To jedno z najczęściej powtarzających się pytań. Odpowiedź brzmi: nie. Wyłącznik różnicowoprądowy nie chroni instalacji przed przeciążeniem ani zwarciem. Za takie zagrożenia odpowiadają wyłączniki nadprądowe. Dopiero współpraca obu urządzeń zapewnia kompleksową ochronę instalacji i użytkowników.
Dlatego projektując rozdzielnicę, należy uwzględnić wszystkie elementy zabezpieczeń oraz właściwie dobrać ich parametry do rodzaju obiektu, liczby obwodów i charakteru odbiorników.
Jak dobrać odpowiednią różnicówkę?
Dobór wyłącznika różnicowoprądowego nie powinien być przypadkowy. Znaczenie mają między innymi wartość prądu znamionowego, czułość urządzenia oraz jego typ. W nowoczesnych instalacjach coraz częściej stosuje się wyłączniki typu A, które poprawnie współpracują z urządzeniami wyposażonymi w elektronikę, zasilacze impulsowe czy falowniki.
Równie ważna jest jakość zastosowanych komponentów. Kupując aparaturę od sprawdzonych producentów, inwestor zyskuje pewność zgodności z obowiązującymi normami oraz niezawodności działania przez wiele lat. Fachowe doradztwo i szeroki wybór produktów oferuje hurtownia elektryczna, dzięki czemu łatwiej dobrać rozwiązania dopasowane do konkretnej instalacji.
Podsumowanie
Wyłącznik różnicowoprądowy jest jednym z najważniejszych elementów zabezpieczających współczesne instalacje elektryczne. Wiedząc, jak działa różnicówka, łatwiej zrozumieć, dlaczego jej montaż znacząco zwiększa bezpieczeństwo użytkowników i ogranicza skutki uszkodzeń instalacji. Prawidłowo dobrane zabezpieczenia, odpowiednia jakość komponentów oraz profesjonalny montaż to fundament niezawodnego systemu elektrycznego, który będzie działał bezpiecznie przez długie lata.
