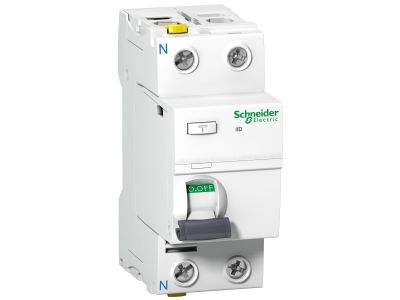

Wyłącznik różnicowoprądowy 2P 40A 30mA typ AC, iID-40-2-30-AC, Acti 9 | A9Z11240 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy iID z serii Acti9 o numerze katalogowym A9Z11240 to zaawansowane rozwiązanie w dziedzinie ochrony przeciwporażeniowej, zaprojektowane przez renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Jako aparat dwubiegunowy (2P), idealnie sprawdza się w instalacjach jednofazowych, monitorując różnicę prądów między przewodem fazowym a neutralnym.

• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 30 mA zapewnia wysoką czułość, co jest kluczowe dla ochrony życia ludzkiego przed bezpośrednim dotykiem części pod napięciem.
• Typ AC: Wyłącznik jest przystosowany do wykrywania prądów upływu o przebiegu sinusoidalnym, co stanowi standard w większości instalacji domowych i biurowych.
• Technologia Acti9: Przynależność do flagowej serii Acti9 gwarantuje pełną kompatybilność z innymi aparatami modułowymi Schneider Electric oraz najwyższą trwałość mechaniczną i elektryczną.
• Wskaźnik VisiSafe: Zapewnia bezpieczeństwo podczas prac konserwacyjnych, gwarantując, że obwód odpływowy jest fizycznie odłączony od zasilania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy PN-EN 61008-1, która określa parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego dla zastosowań domowych i podobnych. Posiada również certyfikację CE, co dopuszcza go do obrotu na całym rynku europejskim jako produkt spełniający najwyższe standardy bezpieczeństwa.

Zastosowanie

Wyłącznik różnicowoprądowy iID-40-2-30-AC znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest niezbędnym elementem rozdzielnic elektrycznych, gdzie pełni funkcję ochrony uzupełniającej przed porażeniem prądem elektrycznym. Dzięki prądowi znamionowemu 40 A, może służyć jako główne zabezpieczenie różnicowoprądowe dla grupy obwodów odbiorczych, takich jak gniazda wtykowe, oświetlenie czy urządzenia AGD. Jest to rozwiązanie dedykowane dla elektryków poszukujących niezawodnych komponentów do nowoczesnych instalacji inteligentnego budynku.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się regularne sprawdzanie poprawności działania aparatu poprzez naciśnięcie przycisku kontrolnego "Test" (T) znajdującego się na froncie obudowy, co najmniej raz w miesiącu.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model iID jest wyłącznikiem różnicowoprądowym (RCCB) i służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowy wyłącznik nadprądowy.
• Co oznacza typ AC? Typ AC oznacza, że urządzenie reaguje na prądy różnicowe sinusoidalne przemienne. Jest to najczęściej stosowany typ w standardowych instalacjach elektrycznych.
• Czy można go zamontować w dowolnej pozycji? Tak, konstrukcja aparatów Acti9 pozwala na montaż w pionie lub poziomie na szynie DIN, bez wpływu na parametry pracy urządzenia.
