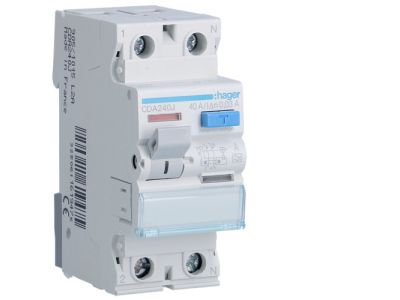

Wyłącznik różnicowoprądowy 2P 40A 30mA 6kA typ A | CDA240J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Hager CDA240J to profesjonalny aparat modułowy zaprojektowany do zaawansowanej ochrony instalacji elektrycznych. Urządzenie posiada dwubiegunową konstrukcję (2P), co pozwala na pełne zabezpieczenie obwodów jednofazowych. Prąd znamionowy o wartości 40 Amperów umożliwia bezpieczną pracę w rozdzielnicach o standardowym i podwyższonym obciążeniu. Kluczowym parametrem jest znamionowy prąd różnicowy wynoszący 30 mA, który stanowi niezbędną ochronę uzupełniającą przed dotykiem bezpośrednim, chroniąc życie i zdrowie użytkowników. Wyłącznik charakteryzuje się czułością typu A, co oznacza zdolność do wykrywania prądów różnicowych sinusoidalnych oraz prądów pulsujących stałych, typowych dla nowoczesnych urządzeń elektronicznych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000 A (6 kA) gwarantuje wysoką wytrzymałość aparatu w warunkach awaryjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodową normą PN-EN 61008-1, co zapewnia pełną kompatybilność z europejskimi standardami bezpieczeństwa. Hager CDA240J spełnia rygorystyczne wymogi dotyczące aparatury modułowej, co potwierdza jego niezawodność w systemach ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

• Zabezpieczanie obwodów gniazd wtykowych ogólnego przeznaczenia w budownictwie mieszkaniowym.
• Ochrona instalacji oświetleniowych oraz urządzeń AGD w obiektach komercyjnych.
• Zastosowanie w nowoczesnych instalacjach z dużą ilością elektroniki (zasilacze, komputery) dzięki czułości typu A.
• Ograniczanie skutków uszkodzenia izolacji i zapobieganie powstawaniu pożarów wywołanych prądami upływu.

Wskazówki Montażowe

Aparat jest przystosowany do montażu na standardowej szynie DIN (TS35) w rozdzielnicach elektrycznych. Podczas instalacji należy zapewnić odpowiedni moment dokręcania zacisków, co gwarantuje stabilne połączenie przewodów o przekrojach dostosowanych do prądu 40A. Należy pamiętać, że wyłącznik różnicowoprądowy zadziała przy zwarciu fazy z obudową (upływ do ziemi), natomiast nie stanowi on zabezpieczenia przed zwarciem międzyfazowym lub zwarciem fazy z przewodem neutralnym (do tego służą wyłączniki nadprądowe). Regularna konserwacja wymaga testowania sprawności mechanizmu za pomocą przycisku TEST umieszczonego na obudowie.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, wyłącznik różnicowoprądowy służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniem należy zastosować wyłącznik nadprądowy.
• Czym różni się typ A od typu AC? Typ A wykrywa prądy przemienne oraz pulsujące prądy stałe, podczas gdy typ AC reaguje wyłącznie na prądy sinusoidalne przemienne. Typ A jest obecnie standardem w nowoczesnych instalacjach.
• Czy urządzenie zadziała przy zwarciu L-N? Nie, wyłącznik różnicowoprądowy nie reaguje na zwarcia między przewodem fazowym a neutralnym, o ile nie występuje upływ prądu do ziemi.
