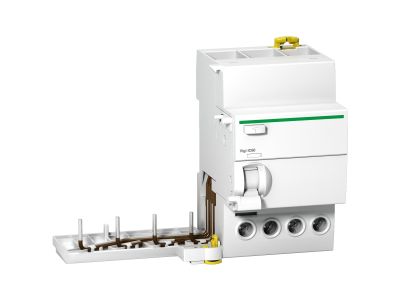

Blok różnicowo-prądowy VIGI IC60 25A 30mA A 4P, Acti 9 | A9W21425 Schneider Electric

Opis i Kluczowe Cechy

Blok różnicowoprądowy Vigi iC60 o numerze katalogowym A9W21425 to zaawansowany komponent z renomowanej serii Acti 9 od Schneider Electric. Urządzenie zostało zaprojektowane jako dodatkowy moduł różnicowoprądowy, który po zintegrowaniu z wyłącznikiem nadprądowym iC60 tworzy pełnowartościowe zabezpieczenie kombinowane. Prąd znamionowy wynoszący 25 A pozwala na efektywną pracę w obwodach o umiarkowanym obciążeniu, zapewniając ciągłość zasilania przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa.

• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 30 mA gwarantuje skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim, co jest kluczowe dla bezpieczeństwa użytkowników końcowych.
• Typ A: Urządzenie reaguje nie tylko na sinusoidalne prądy przemienne, ale również na pulsujące prądy stałe, co jest niezbędne w nowoczesnych instalacjach wyposażonych w prostowniki, zasilacze impulsowe czy falowniki.
• Konfiguracja 4-biegunowa (4P): Przystosowanie do pracy w sieciach trójfazowych z pełną ochroną toru neutralnego.
• Napięcie znamionowe: Praca w szerokim zakresie napięcia łączeniowego 400/415 V AC przy częstotliwości 50/60 Hz zapewnia uniwersalność zastosowań w budownictwie komercyjnym i przemysłowym.

Zgodność z Normami

Produkt został poddany rygorystycznym testom jakościowym i spełnia międzynarodowe oraz europejskie standardy bezpieczeństwa. Zgodność z normami EN 61009-1 oraz IEC 61009-1 potwierdza, że blok Vigi iC60 jest urządzeniem niezawodnym, zdolnym do pracy w trudnych warunkach eksploatacyjnych. Certyfikacja ta gwarantuje powtarzalność parametrów wyzwalania oraz wysoką odporność na zakłócenia elektromagnetyczne występujące w sieciach prądu przemiennego.

Zastosowanie

Blok różnicowoprądowy Vigi iC60 25A 30mA typu A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest wysoka selektywność i niezawodność ochrony. Jest idealnym rozwiązaniem dla:

• Obwodów gniazd wtykowych w biurach i obiektach użyteczności publicznej.
• Zasilania urządzeń elektronicznych generujących odkształcone przebiegi prądu (komputery, oświetlenie LED, sprzęt RTV).
• Rozdzielnic przemysłowych wymagających kompaktowych rozwiązań modułowych.
• Instalacji, w których kluczowe jest ograniczenie ryzyka pożaru wywołanego prądami upływu.

Wskazówki Montażowe

Montaż bloku Vigi iC60 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się bezpośrednio do wyłącznika nadprądowego iC60, tworząc spójny zespół zabezpieczający. Dzięki systemowi zatrzaskowemu, połączenie mechaniczne i elektryczne jest trwałe i odporne na wstrząsy. Należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Po montażu konieczne jest sprawdzenie poprawności działania za pomocą przycisku kontrolnego "Test" umieszczonego na froncie obudowy.

FAQ

• Czy blok Vigi iC60 może pracować samodzielnie? Nie, jest to urządzenie dodatkowe, które musi zostać połączone z kompatybilnym wyłącznikiem nadprądowym serii iC60.
• Co oznacza typ A w tym urządzeniu? Typ A oznacza, że wyzwalacz różnicowoprądowy jest czuły zarówno na prądy sinusoidalne, jak i na prądy pulsujące ze składową stałą, co czyni go bezpieczniejszym wyborem niż standardowy typ AC.
• Czy urządzenie jest odporne na częste wyłączenia? Tak, mechanizm został zaprojektowany do długotrwałej eksploatacji, jednak zaleca się regularne testowanie przyciskiem kontrolnym (zgodnie z instrukcją producenta), aby zweryfikować sprawność układu różnicowego.
