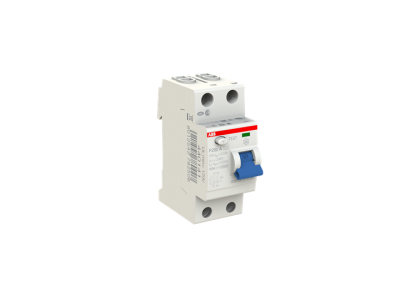

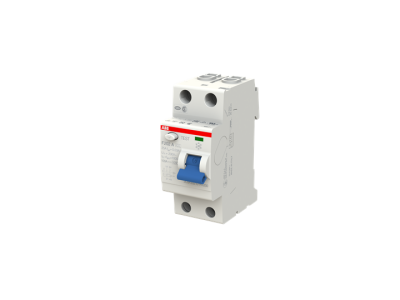

Wyłącznik różnicowoprądowy 2P 25A 30mA typ A, F202 A-25/0.03 STANDARD | 2CSF202101R1250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F202 A-25/0.03, to zaawansowane urządzenie zabezpieczające zaprojektowane w celu zapewnienia najwyższego poziomu ochrony ludzi oraz instalacji elektrycznych przed prądem zwarciowym do ziemi. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A oraz znamionowym prądem różnicowym o wartości 30mA, co stanowi standard w ochronie przeciwporażeniowej (ochrona uzupełniająca przy dotyku bezpośrednim).

• Typ wyzwalania A: Wyłącznik reaguje nie tylko na sinusoidalne prądy przemienne, ale również na pulsujące prądy stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, elektronikę użytkową czy ładowarki.
• Konstrukcja 2-biegunowa (2P): Idealnie przystosowana do obwodów jednofazowych, zapewniając jednoczesne odłączenie przewodu fazowego i neutralnego w przypadku wykrycia upływu.
• Wysoka jakość ABB: Seria F200 gwarantuje niezawodność mechaniczną oraz stabilność parametrów elektrycznych w długim okresie eksploatacji.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków ułatwia diagnostykę i podnosi bezpieczeństwo prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrotechnicznych. Wyłącznik spełnia wymagania normy IEC/EN 61008, która określa zasady bezpieczeństwa dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zadziała w krytycznym momencie, minimalizując ryzyko porażenia prądem lub wybuchu pożaru spowodowanego prądami upływu.

Zastosowanie

Wyłącznik różnicowoprądowy F202 A-25/0.03 znajduje szerokie zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz komercyjnym. Jest szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia.
• Ochrony obwodów w łazienkach i kuchniach, gdzie występuje podwyższone ryzyko upływu prądu.
• Instalacji domowych wyposażonych w nowoczesne urządzenia AGD i RTV, które mogą generować odkształcone przebiegi prądu (wymagany typ A).
• Małych rozdzielnic w obiektach biurowych i usługowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie montażowej TH35 (DIN).
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 25A, co zapewnia stabilne przesyłanie energii bez strat cieplnych.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania mechanizmu za pomocą przycisku testowego umieszczonego na froncie obudowy.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model F202 to wyłącznik typu RCCB, który służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (MCB).

2. Dlaczego warto wybrać typ A zamiast AC?
Typ A jest bardziej wszechstronny. Wykrywa on prądy różnicowe sinusoidalne (jak typ AC) oraz dodatkowo prądy pulsujące stałe, które są powszechne w nowoczesnych urządzeniach z elektroniką. W wielu krajach typ A jest obecnie wymagany przez przepisy.

3. Jak często należy używać przycisku TEST?
Producent zaleca regularne sprawdzanie sprawności mechanicznej wyłącznika (zazwyczaj raz na pół roku), aby upewnić się, że mechanizm wyzwalający nie uległ zatarciu.
