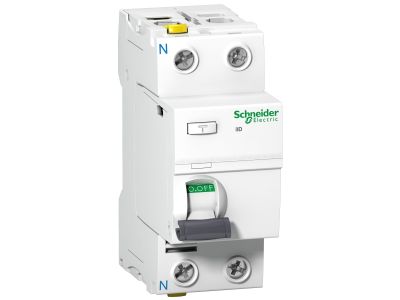

Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, iID-25-2-30-AC, Acti 9 | A9Z11225 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Schneider Electric z serii Acti 9, o numerze katalogowym A9Z11225, to zaawansowany aparat modułowy zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na jego szerokie zastosowanie w obwodach odbiorczych o standardowym obciążeniu. Jako wyłącznik dwubiegunowy (2P), idealnie nadaje się do zabezpieczania obwodów jednofazowych.

• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 30 mA klasyfikuje to urządzenie jako wysokoczułe, co jest kluczowe dla ochrony przeciwporażeniowej przy dotyku bezpośrednim.
• Typ AC: Wyłącznik jest przystosowany do wykrywania prądów różnicowych sinusoidalnych przemiennych, co czyni go standardowym rozwiązaniem w większości instalacji domowych i biurowych.
• Seria Acti 9: Gwarantuje pełną kompatybilność z systemem szyn grzebieniowych oraz akcesoriami pomocniczymi, co znacząco skraca czas prefabrykacji rozdzielnic.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę i konserwację, dając jasną informację o stanie styków urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i komercyjnych. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która określa standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu inżynierowie i instalatorzy mają pewność, że aparat zadziała precyzyjnie w momencie wystąpienia upływu prądu, chroniąc życie i mienie użytkowników.

Zastosowanie

Wyłącznik różnicowoprądowy iID-25-2-30-AC znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz w sektorze usługowym. Jest niezbędnym elementem każdej rozdzielnicy elektrycznej, gdzie wymagana jest ochrona uzupełniająca przed porażeniem prądem elektrycznym. Doskonale sprawdza się w zabezpieczaniu obwodów gniazd wtykowych ogólnego przeznaczenia, obwodów oświetleniowych oraz urządzeń AGD. W sektorze B2B jest ceniony przez prefabrykatorów rozdzielnic za kompaktową budowę i łatwość integracji z systemami automatyki budynkowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 25 A, co zapewnia stabilne przesyłanie energii bez strat.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania aparatu poprzez naciśnięcie przycisku "Test" (T) znajdującego się na froncie obudowy.

FAQ

• Jak często należy testować wyłącznik różnicowoprądowy? Zaleca się regularne testowanie urządzenia za pomocą przycisku TEST, najlepiej raz w miesiącu, aby upewnić się, że mechanizm wyzwalający jest sprawny.
• Czy typ AC chroni przed prądami pulsującymi DC? Nie, wyłącznik typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do obwodów z elektroniką generującą prądy pulsujące DC należy rozważyć typ A.
• Czy urządzenie chroni przed przeciążeniem? Nie, model iID jest wyłącznikiem różnicowoprądowym (RCCB) i nie posiada wbudowanego członu nadprądowego. Musi być stosowany w szeregu z wyłącznikiem nadmiarowoprądowym.
