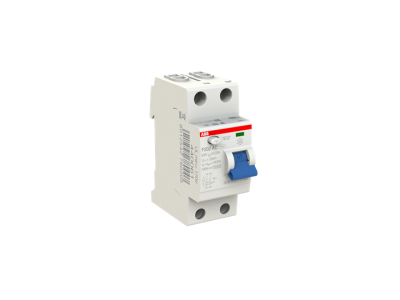

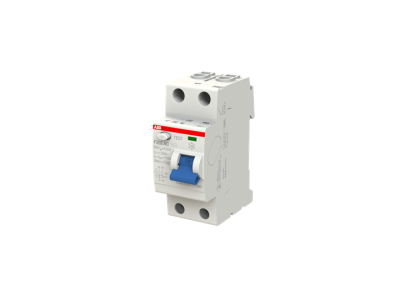

Wyłącznik różnicowoprądowy 2P 63A 30mA typ AC, F202 AC-63/0.03 STANDARD | 2CSF202001R1630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F202 AC-63/0.03 to profesjonalny aparat elektryczny zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa użytkowników oraz ochrony instalacji przed skutkami prądów upływu. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, stanowiąc solidny punkt zabezpieczający w rozdzielnicy. Znamionowy prąd różnicowy o wartości 30 mA (0,03 A) gwarantuje skuteczną ochronę przeciwporażeniową, reagując natychmiastowo w przypadku wykrycia upływu prądu, co jest kluczowe dla ochrony życia i zdrowia ludzkiego. Jako urządzenie typu AC, wyłącznik jest zoptymalizowany do wykrywania sinusoidalnych prądów przemiennych, co czyni go standardowym i niezawodnym rozwiązaniem w typowych instalacjach elektrycznych. Dwubiegunowa konstrukcja (2P) pozwala na jednoczesne rozłączanie obwodu fazowego i neutralnego, zapewniając pełną izolację sekcji w sytuacji awaryjnej.

Zgodność z Normami

Produkt został wykonany zgodnie z międzynarodowymi standardami bezpieczeństwa, w tym z rygorystyczną normą IEC/EN 61008. Spełnienie tych wymogów potwierdza, że wyłącznik ABB F200 przeszedł zaawansowane testy laboratoryjne w zakresie wytrzymałości zwarciowej, trwałości mechanicznej oraz precyzji wyzwalania. Dzięki temu inżynierowie i instalatorzy mają pewność, że stosują komponent dopuszczony do użytku w profesjonalnych instalacjach niskiego napięcia, gwarantujący długotrwałą i bezawaryjną eksploatację.

Zastosowanie

Wyłącznik różnicowoprądowy F202 AC-63/0.03 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz komercyjnego. Jest idealnym wyborem do zabezpieczania obwodów końcowych w domach jednorodzinnych, mieszkaniach oraz biurach, gdzie dominują odbiorniki o charakterystyce liniowej. Ze względu na wysoki prąd znamionowy 63 A, aparat ten doskonale sprawdza się jako główne zabezpieczenie różnicowoprądowe w mniejszych rozdzielnicach, chroniąc wiele obwodów jednocześnie przed skutkami uszkodzenia izolacji i minimalizując ryzyko pożaru wywołanego prądami upływu.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej DIN (TS35), co znacząco usprawnia prace instalacyjne w nowoczesnych rozdzielnicach modułowych. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni przekrój znamionowy kabli, dostosowany do prądu 63 A, oraz zachować zalecany przez producenta moment dokręcania zacisków, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Wyłącznik wyposażony jest w czytelny przycisk TEST, który umożliwia regularną weryfikację sprawności mechanizmu wyzwalającego. Zaleca się przeprowadzanie testu działania aparatu przynajmniej raz na pół roku, aby upewnić się, że system ochrony pozostaje w pełni funkcjonalny.

FAQ

• Czy wyłącznik typu AC wykrywa prądy pulsujące DC? Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania sinusoidalnych prądów przemiennych. W przypadku instalacji z elektroniką mocy, taką jak falowniki czy ładowarki EV, należy rozważyć typ A lub B.
• Jaka jest główna korzyść z prądu znamionowego 63A? Wysoki prąd znamionowy 63A oznacza, że styki robocze wyłącznika są przystosowane do przewodzenia dużych obciążeń bez ryzyka przegrzania, co pozwala na stosowanie go w głównych liniach zasilających sekcje odbiorcze.
• Czy urządzenie można montować w dowolnej pozycji? Tak, konstrukcja aparatów ABB serii F200 pozwala na montaż w pionie lub poziomie na szynie DIN, zachowując pełne parametry ochronne.
