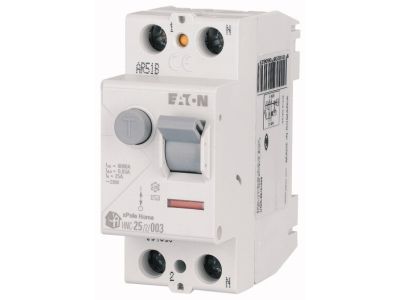

Wyłącznik różnicowoprądowy 2P 25A 30mA typ A, HNC-25/2/003-A | 194684 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EATON z serii HNC o numerze katalogowym 194684 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na skuteczną współpracę z obwodami o standardowym obciążeniu w budownictwie mieszkaniowym oraz komercyjnym. Jako wyłącznik 2-biegunowy (2P), idealnie nadaje się do zabezpieczania obwodów jednofazowych.

• Czułość Typu A: Wyłącznik reaguje nie tylko na sinusoidalne prądy różnicowe, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, elektronikę użytkową czy oświetlenie LED.
• Znamionowy prąd różnicowy 30 mA: Wartość 0,03 A stanowi standard w ochronie przeciwporażeniowej, zapewniając szybkie odłączenie zasilania w przypadku wykrycia upływu prądu, co chroni życie i zdrowie użytkowników.
• Wytrzymałość zwarciowa 6 kA: Znamionowa wytrzymałość zwarciowa Icn na poziomie 6000 A gwarantuje stabilną pracę i bezpieczeństwo aparatu nawet w przypadku wystąpienia gwałtownych przeciążeń w sieci.
• Trwałość mechaniczna: Solidna konstrukcja marki EATON zapewnia długowieczność urządzenia oraz precyzyjne działanie mechanizmu wyzwalającego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik HNC-25/2/003-A spełnia wymagania normy IEC/EN 61008, co potwierdza jego niezawodność jako urządzenia ochronnego sterowanego prądem różnicowym, niezależnego od napięcia sieci. Posiada niezbędne certyfikaty dopuszczające do użytku w profesjonalnych rozdzielnicach elektrycznych na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik różnicowoprądowy EATON HNC znajduje szerokie zastosowanie w sektorze budowlanym. Jest dedykowany do:

• Rozdzielnic mieszkaniowych: Ochrona obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD.
• Obiektów komercyjnych: Zabezpieczanie instalacji w biurach, lokalach usługowych oraz małych warsztatach.
• Systemów automatyki: Dzięki charakterystyce typu A, urządzenie doskonale radzi sobie w obwodach z prostownikami i nowoczesnymi układami sterowania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o przekrojach dostosowanych do prądu znamionowego 25 A.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania urządzenia poprzez naciśnięcie przycisku testowego. Zaleca się regularne testowanie wyłącznika (np. raz w miesiącu).

FAQ

1. Czym różni się typ A od typu AC?
Typ A, w przeciwieństwie do typu AC, wykrywa nie tylko prądy przemienne, ale również prądy pulsujące stałe. Jest to niezbędne w instalacjach z nowoczesną elektroniką.

2. Czy wyłącznik HNC-25/2/003-A może być stosowany jako główny rozłącznik?
Urządzenie pełni funkcję ochrony różnicowoprądowej. W instalacji powinien znajdować się również wyłącznik nadprądowy dobrany do przekroju przewodów w celu ochrony przed przeciążeniem.

3. Czy urządzenie jest odporne na przypadkowe wyzwolenia?
Konstrukcja firmy EATON minimalizuje ryzyko zbędnych zadziałań wywołanych np. przez przejściowe przepięcia w sieci, zachowując przy tym pełną czułość na realne zagrożenia.
