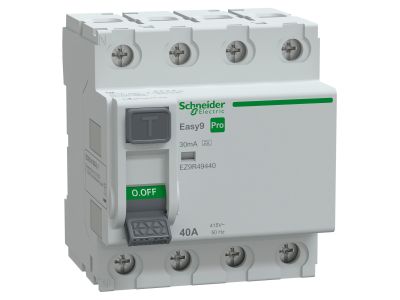

Wyłącznik różnicowoprądowy 4P 40A 30mA typ A, Easy9 Pro EZ9R-40-4-30-A | EZ9R49440 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy 4-biegunowy 40A z czujnością 30mA typu A to kluczowy element ochrony przeciwporażeniowej i zwarciowej w instalacjach elektrycznych. Zapewnia natychmiastowe wyłączenie zasilania przy wystąpieniu prądu upływowego (30mA), minimalizując ryzyko porażenia prądem. Typ A gwarantuje skuteczną ochronę przy prądach różnicowych sinusoidalnych i pulsacyjnych, typowych dla urządzeń elektronicznych.

• 4 bieguny (4P): Przeznaczony do instalacji trójfazowych z neutralnym, zapewnia kompleksową ochronę wszystkich faz i neutralnego.
• Prąd znamionowy 40A: Odpowiedni do zabezpieczenia obwodów o średnim obciążeniu, np. gniazd w obwodach siłowych, maszyn przemysłowych lub instalacji budynków użyteczności publicznej.
• Czujność 30mA: Wysoka czułość wykrywania prądów upływowych – standardowe zabezpieczenie przeciwporażeniowe w instalacjach domowych i przemysłowych.
• Typ A: Chroni przed prądami różnicowymi zarówno sinusoidalnymi (AC), jak i pulsacyjnymi (DC), typowymi dla zasilaczy elektronicznych, falowników lub prostowników.
• Seria Easy9 Pro: Zapewnia niezawodność działania, długą żywotność mechaniczną i elektryczną, a także łatwość montażu w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich PN-EN 61008-1 oraz PN-EN 62423 dla wyłączników różnicowoprądowych typu A. Posiada certyfikat CE i jest zgodny z dyrektywami niskonapięciowymi Unii Europejskiej.

Zastosowanie

Wyłącznik różnicowoprądowy 4P 40A 30mA typ A znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i zwarciowej.

• Ochrona obwodów trójfazowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych w obwodach siłowych, np. w warsztatach, garażach lub halach produkcyjnych.
• Ochrona maszyn i urządzeń elektrycznych wrażliwych na prądy upływowe (np. napędy, zasilacze, falowniki).
• Instalacje, w których wymagana jest ochrona przed zwarciem i przeciążeniem w układzie trójfazowym.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Wyłącznik montować w rozdzielnicy na szynie TH35, zgodnie z kierunkiem strzałki na obudowie. Przewody fazowe i neutralny podłączyć do odpowiednich zacisków oznaczonych symbolem "N" (neutralny) oraz "1", "3", "5", "7" (fazy). Po montażu przeprowadzić test przyciskiem "TEST" – powinien nastąpić natychmiastowy wyłączenie. Regularnie sprawdzać działanie przycisku testowego.

FAQ

• Czym różni się typ A od typu AC? Typ A wykrywa prądy różnicowe zarówno sinusoidalne (AC), jak i pulsacyjne (DC), typowe dla urządzeń elektronicznych. Typ AC reaguje tylko na prądy sinusoidalne – mniej skuteczny w nowoczesnych instalacjach z elektroniką.
• Jak dobrać prąd znamionowy wyłącznika do instalacji? Prąd znamionowy 40A jest odpowiedni dla obwodów o obciążeniu do 40A. Dla większych obciążeń należy stosować wyłączniki o wyższym prądzie znamionowym (np. 63A).
• Czy wyłącznik chroni przed zwarciem? Tak – wyłączniki różnicowoprądowe z wbudowaną ochroną zwarciową (oznaczone symbolem "C" lub "S") chronią zarówno przed prądami upływowymi, jak i zwarciami. W przypadku braku takiej ochrony konieczne jest stosowanie dodatkowych zabezpieczeń (np. bezpieczników topikowych).
