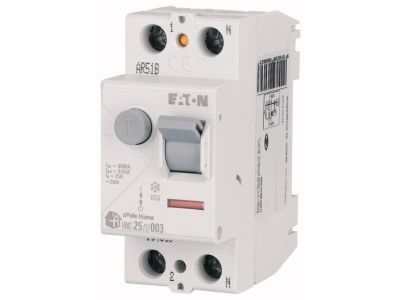

Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, HNC-25/2/003 | 194690 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EATON z serii HNC o numerze katalogowym 194690 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie ochrony przeciwporażeniowej w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na efektywną współpracę z obwodami o standardowym obciążeniu w budownictwie mieszkaniowym oraz komercyjnym. Znamionowy prąd różnicowy o wartości 0,03 A (30 mA) gwarantuje skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim, co jest kluczowe dla bezpieczeństwa użytkowników końcowych.

• Typ AC: Urządzenie jest czułe na prądy różnicowe sinusoidalne zmienne, co czyni je idealnym rozwiązaniem dla standardowych obwodów oświetleniowych i gniazd wtykowych bez zaawansowanej elektroniki.
• Wytrzymałość zwarciowa: Znamionowa wytrzymałość zwarciowa na poziomie 6 kA zapewnia stabilną pracę i bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów przetężeniowych o dużej energii.
• Konstrukcja 2-biegunowa: Dwubiegunowa budowa (2P) umożliwia jednoczesne rozłączanie przewodu fazowego oraz neutralnego, co jest niezbędne w jednofazowych układach sieciowych.
• Trwałość mechaniczna: Produkty marki EATON słyną z wysokiej jakości wykonania, co przekłada się na długą żywotność mechanizmów przełączających.

Zgodność z Normami

Wyłącznik różnicowoprądowy HNC-25/2/003 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy IEC/EN 61008 potwierdza, że urządzenie zapewnia niezawodne wyzwalanie w określonych warunkach prądowych. Produkt posiada certyfikację dopuszczającą go do użytku w rozdzielnicach niskiego napięcia, spełniając standardy bezpieczeństwa wymagane przez inspektorów nadzoru budowlanego oraz audytorów instalacji elektrycznych.

Zastosowanie

Model HNC-25/2/003 znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym. Jest dedykowany przede wszystkim do:

• Budownictwa mieszkaniowego: Zabezpieczanie obwodów gniazd ogólnego przeznaczenia, łazienek oraz kuchni w domach jednorodzinnych i wielorodzinnych.
• Obiektów komercyjnych: Ochrona instalacji w biurach, lokalach usługowych oraz małych warsztatach, gdzie nie występują zakłócenia generowane przez przekształtniki częstotliwości.
• Rozdzielnic modułowych: Dzięki standardowej szerokości modułów, wyłącznik idealnie pasuje do typowych szyn montażowych w szafach rozdzielczych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Wyłącznik należy montować na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z dokumentacją techniczną producenta), aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie przewodów o przekroju dostosowanym do prądu 25 A.
• Przycisk TEST: Po zainstalowaniu urządzenia oraz w regularnych odstępach czasu (zgodnie z instrukcją), należy sprawdzać poprawność działania mechanizmu wyzwalającego poprzez naciśnięcie przycisku testowego.
• Pozycjonowanie: Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się zachowanie przejrzystości w rozdzielnicy poprzez pionowy montaż i czytelne oznaczenie obwodów.

FAQ

1. Czy wyłącznik typu AC nadaje się do ochrony obwodów z inwerterami?
Typ AC reaguje wyłącznie na prądy sinusoidalne zmienne. W przypadku obwodów z zaawansowaną elektroniką, taką jak falowniki czy ładowarki EV, zaleca się stosowanie wyłączników typu A lub B.

2. Jaka jest główna funkcja prądu 30mA?
Wartość 30 mA jest uznawana za próg bezpieczeństwa dla życia ludzkiego. Wyłącznik o takiej czułości ma za zadanie rozłączyć zasilanie w momencie wykrycia upływu prądu, zanim dojdzie do groźnego porażenia.

3. Czy produkt EATON HNC-25/2/003 posiada wskaźnik położenia styków?
Tak, konstrukcja wyłączników serii HNC zapewnia jasną informację wizualną o stanie pracy urządzenia, co ułatwia diagnostykę podczas prac serwisowych.
