Jak zbudować system zdalnego odczytu energii?

Artykuł powstał przy współpracy z F&F

Nowoczesne instalacje elektryczne coraz częściej wymagają nie tylko pomiaru zużycia energii, ale również integracji z systemami BMS, SCADA, Smart Home oraz platformami do analizy danych. Klasyczny licznik energii przestaje być wyłącznie urządzeniem rozliczeniowym. Dziś jest elementem systemu monitoringu, który pozwala analizować zużycie energii, wykrywać nieprawidłowości oraz optymalizować pracę instalacji.

Właśnie dlatego coraz większą popularnością cieszą się liczniki energii z komunikacją Modbus, M-Bus czy Ethernet. W połączeniu z odpowiednimi konwerterami i akcesoriami pozwalają stworzyć niezawodny system zdalnego odczytu energii zarówno w budynkach mieszkalnych, komercyjnych, jak i przemysłowych.

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Dlaczego warto stosować liczniki energii z komunikacją?

Nowoczesny licznik energii z komunikacją to znacznie więcej niż urządzenie służące do rozliczeń. Dzięki możliwości integracji z systemami nadrzędnymi pozwala na bieżące monitorowanie parametrów pracy instalacji oraz szybkie reagowanie na wszelkie nieprawidłowości.

Dane pozyskiwane z liczników mogą być wykorzystywane przez systemy BMS, SCADA czy platformy zarządzania energią do tworzenia raportów, analiz kosztów oraz automatycznego wykrywania anomalii.

Jak monitoring energii pomaga oszczędzać i zapobiegać awariom?

Wykrywanie ponadnormatywnego zużycia energii

Nagły wzrost poboru energii przez silnik, wentylator lub pompę często jest pierwszym sygnałem zbliżającej się awarii. Przyczyną mogą być zużyte łożyska, zabrudzone filtry lub problemy mechaniczne. Dzięki licznikom wyposażonym w komunikację Modbus lub M-Bus możliwe jest szybkie wykrycie takich zmian i zaplanowanie serwisu zanim dojdzie do kosztownego przestoju.

Identyfikacja spadku poboru energii

Nie tylko wzrost zużycia energii może oznaczać problem. W zakładach przemysłowych spadek poboru często wskazuje na niepełną wydajność maszyny, problemy technologiczne lub nieprawidłowy przebieg procesu produkcyjnego. Analiza danych pomiarowych pozwala szybko wykryć takie sytuacje.

Optymalizacja pracy instalacji PV i magazynów energii

Dwukierunkowe liczniki energii umożliwiają monitorowanie przepływu energii pomiędzy instalacją fotowoltaiczną, magazynem energii i odbiornikami. Dzięki temu można wykrywać nieefektywne ładowanie lub rozładowywanie akumulatorów oraz zwiększać autokonsumpcję energii.

Rozliczanie najemców i użytkowników budynków

W budynkach wielolokalowych liczniki wyposażone w komunikację Modbus lub M-Bus pozwalają prowadzić indywidualne rozliczenia zużycia energii. Dodatkowo umożliwiają wykrywanie nietypowych zmian poboru energii przez poszczególnych użytkowników.

Zapobieganie przeciążeniom instalacji

Stały monitoring mocy czynnej, biernej oraz pozornej pozwala wcześniej wykryć przeciążenia i podjąć działania zapobiegające wyłączeniom lub uszkodzeniom urządzeń elektrycznych.

Jednofazowe liczniki energii F&F z komunikacją

Seria liczników LE-01 została zaprojektowana z myślą o instalacjach jednofazowych oraz monitorowaniu wybranych obwodów w instalacjach trójfazowych. W zależności od potrzeb można wybrać urządzenie wyposażone w komunikację Modbus lub M-Bus, a także modele dwukierunkowe przeznaczone do współpracy z instalacjami prosumenckimi.

Najpopularniejsze modele serii LE-01

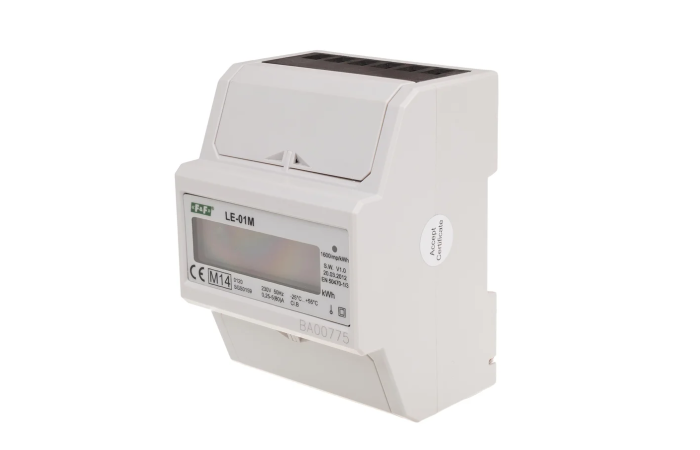

LE-01M – licznik energii z komunikacją Modbus.

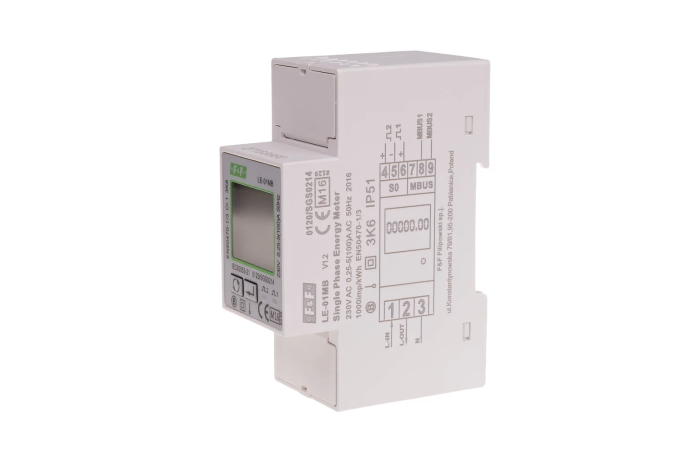

LE-01MB – licznik energii z komunikacją M-Bus.

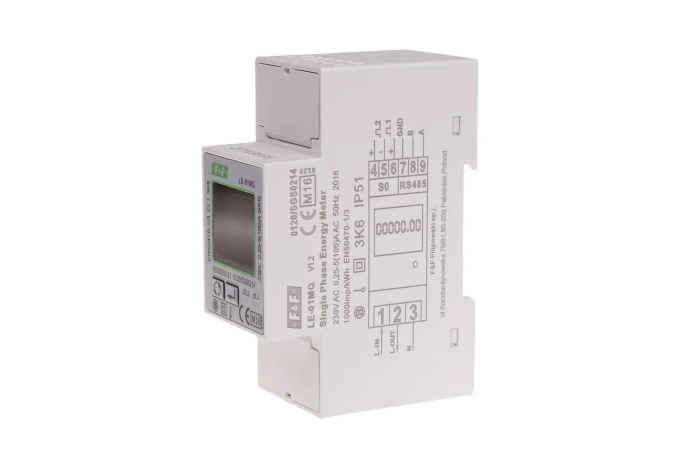

LE-01MQ – licznik z rozszerzonym zakresem parametrów pomiarowych.

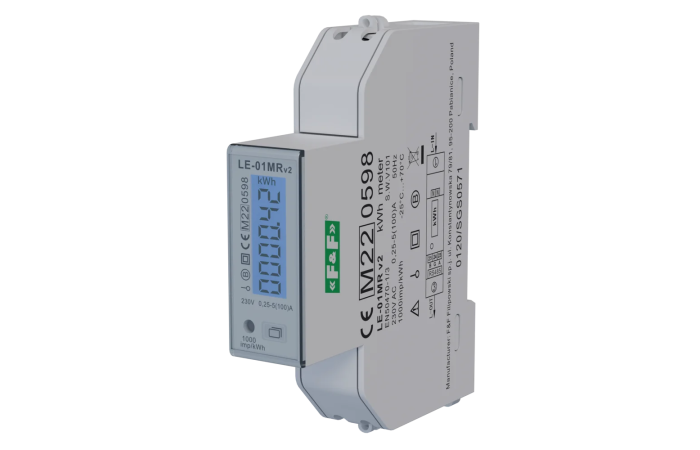

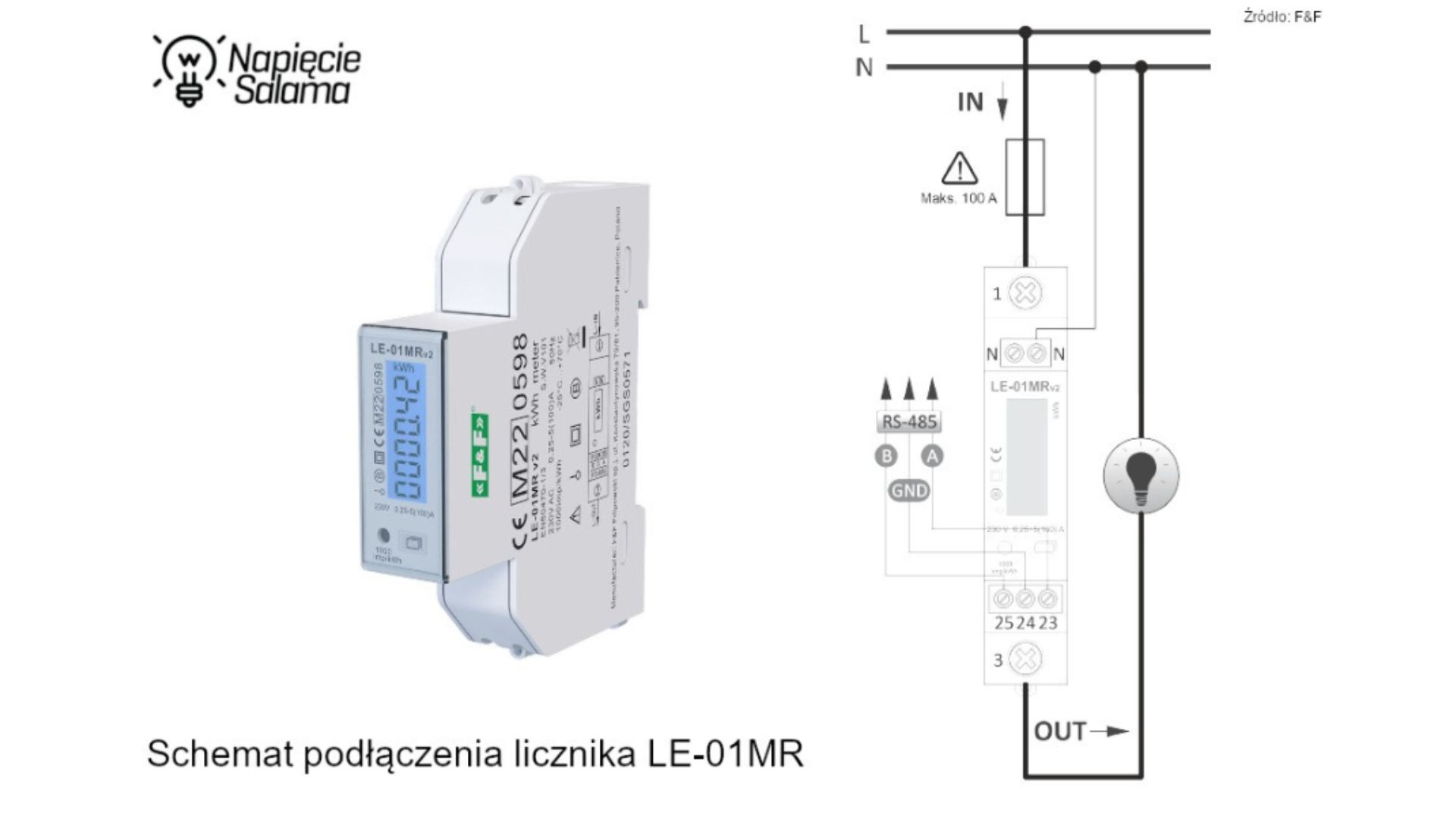

LE-01MR – model z możliwością resetowania wskazań.
LE-01MW – licznik dwukierunkowy do monitorowania energii pobieranej i oddawanej.

Czy montaż licznika z komunikacją jest skomplikowany?

Wielu instalatorów, którzy dotychczas nie pracowali z licznikami komunikacyjnymi, zakłada, że ich podłączenie jest znacznie bardziej skomplikowane niż tradycyjnych liczników energii. W praktyce różnice są niewielkie. Oprócz standardowego podłączenia torów prądowych i napięciowych należy jedynie dołączyć przewody magistrali komunikacyjnej RS-485 lub M-Bus.

Dzięki temu licznik staje się elementem większego systemu monitoringu energii i może przekazywać dane do systemów BMS, SCADA, platform zarządzania energią czy rozwiązań Smart Home.

Trójfazowe liczniki energii do profesjonalnych instalacji

W większych obiektach komercyjnych, przemysłowych oraz budynkach wielorodzinnych najczęściej stosowane są liczniki trójfazowe. Seria LE-03 firmy F&F obejmuje urządzenia przeznaczone zarówno do pomiaru bezpośredniego, jak i półpośredniego oraz pośredniego.

Dzięki szerokiej gamie modeli możliwe jest dopasowanie urządzenia do praktycznie każdej instalacji niskiego napięcia.

Najpopularniejsze modele serii LE-03

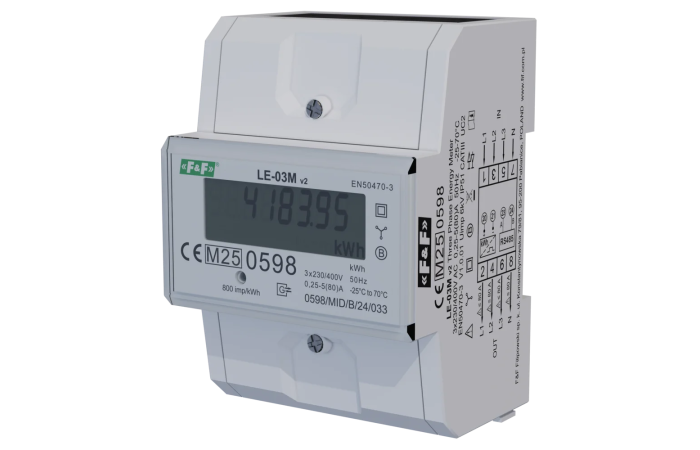

LE-03M – licznik trójfazowy z komunikacją Modbus.

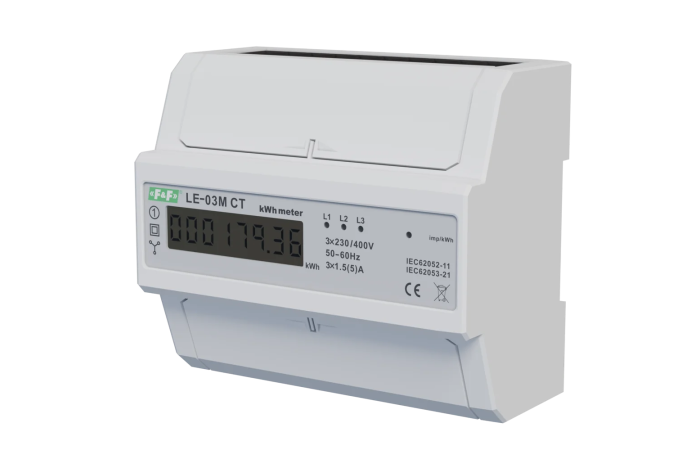

LE-03M CT – wersja współpracująca z przekładnikami prądowymi.
LE-03MP – rozszerzone funkcje pomiarowe.

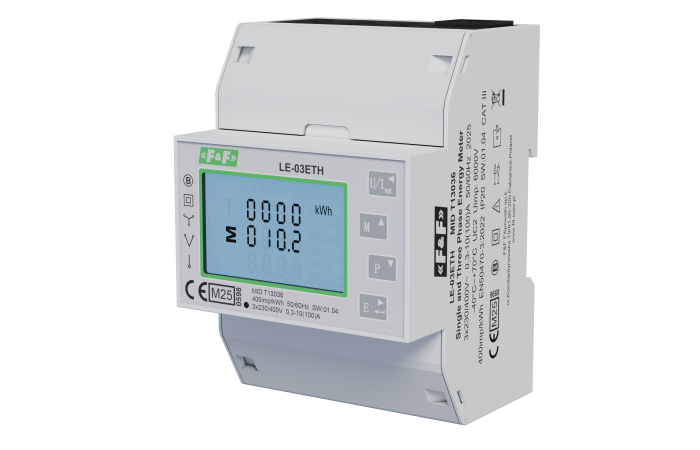

LE-03ETH – komunikacja Ethernet i Modbus TCP.

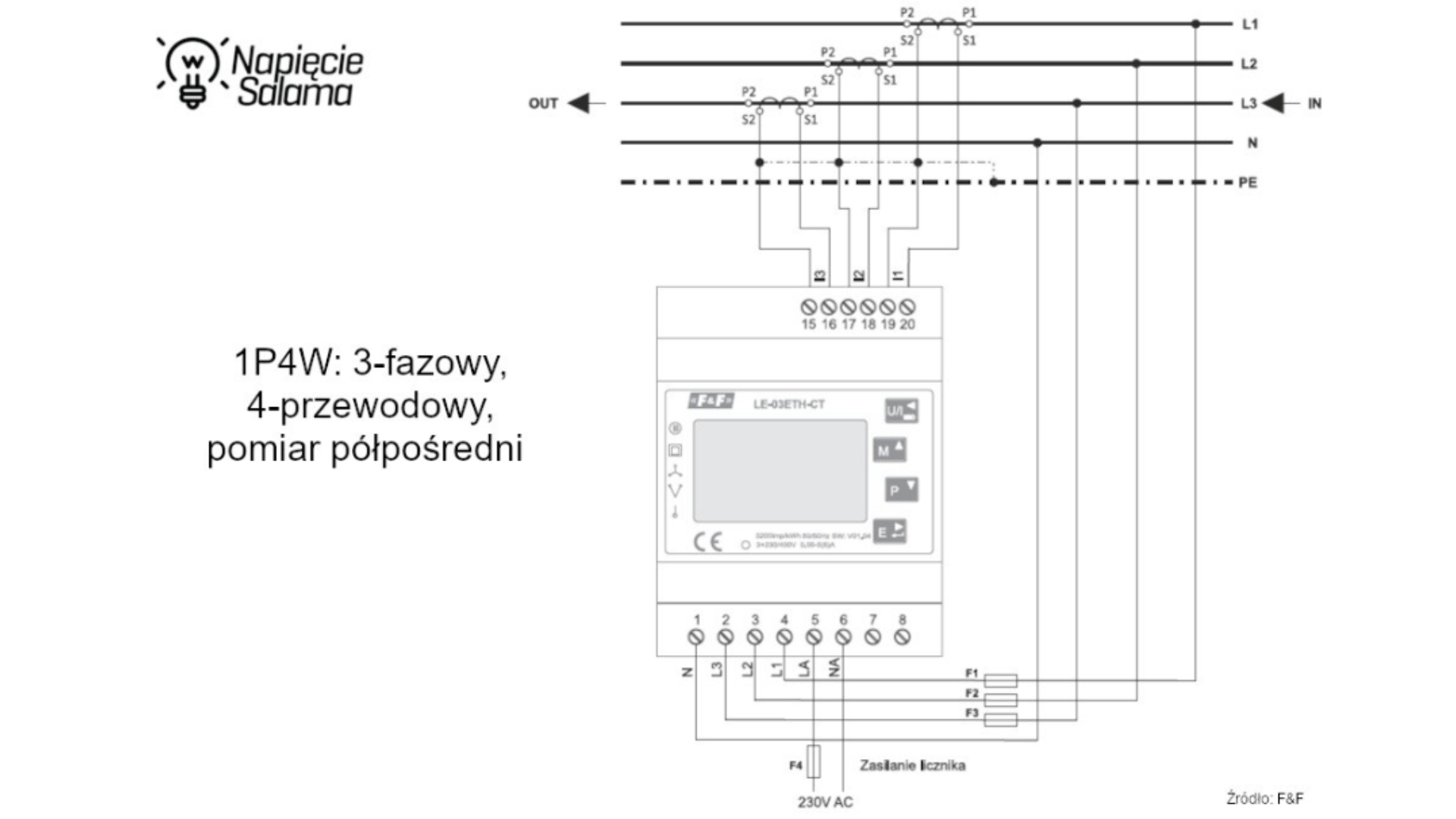

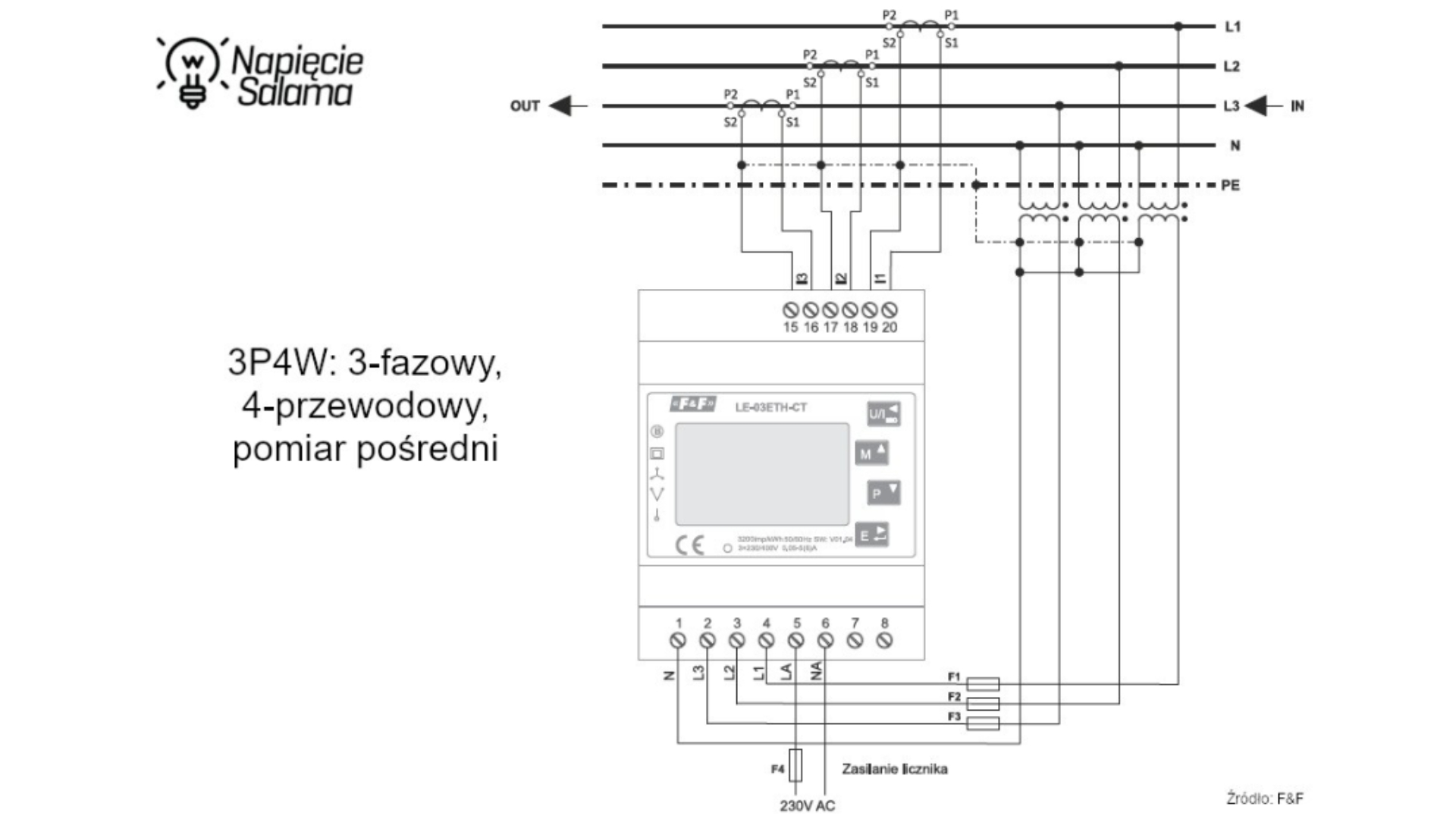

LE-03ETH-CT – Ethernet oraz pomiar półpośredni.
LE-03MB – komunikacja M-Bus.

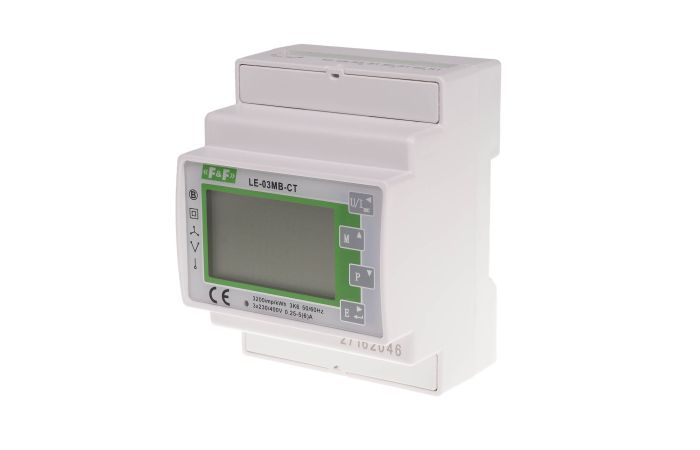

LE-03MB CT – wersja M-Bus do współpracy z przekładnikami.
LE-03MQ – rozbudowany zakres parametrów pomiarowych.
LE-03MQ CT – pomiar półpośredni z komunikacją Modbus.

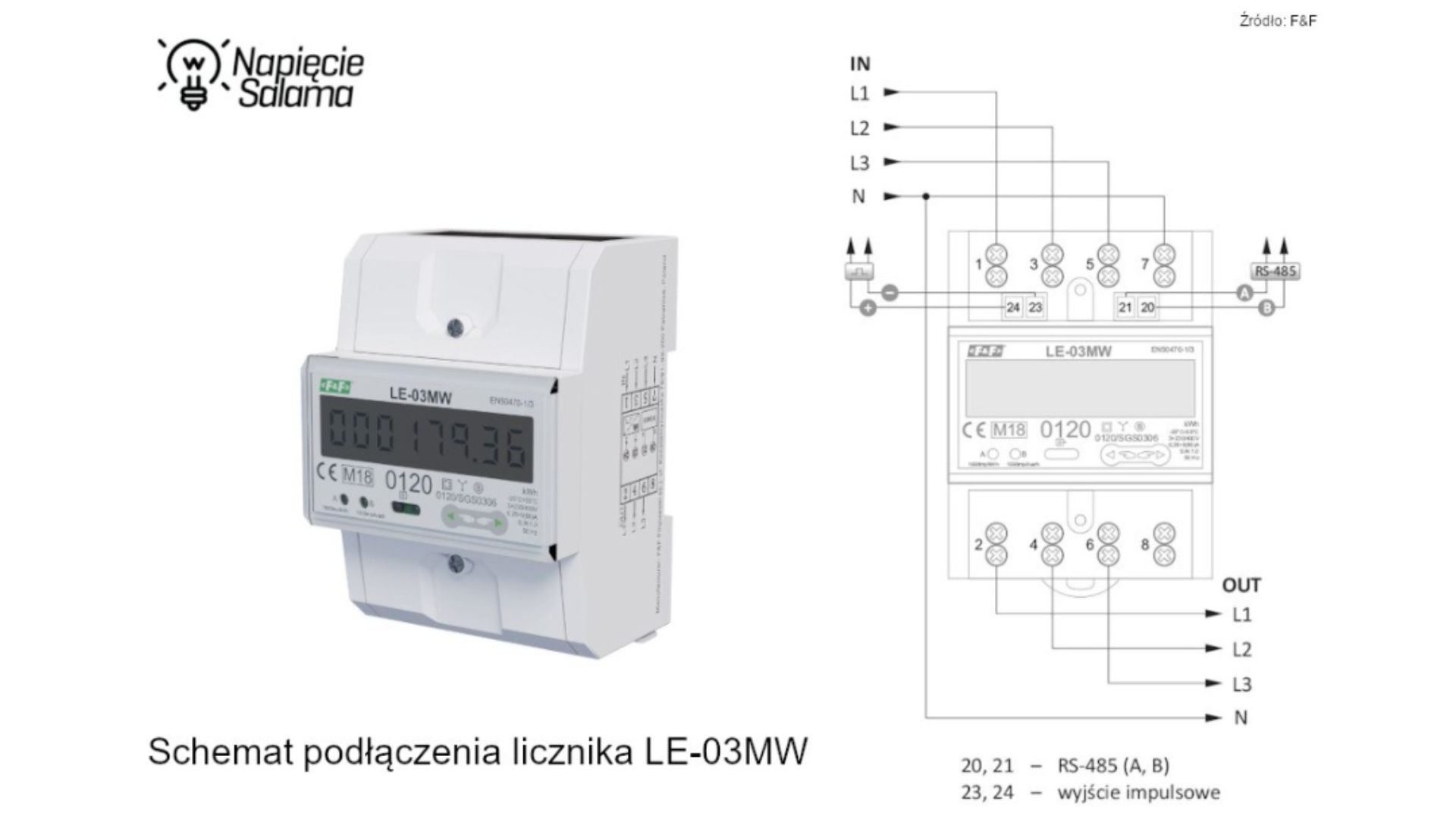

LE-03MW – licznik dwukierunkowy.

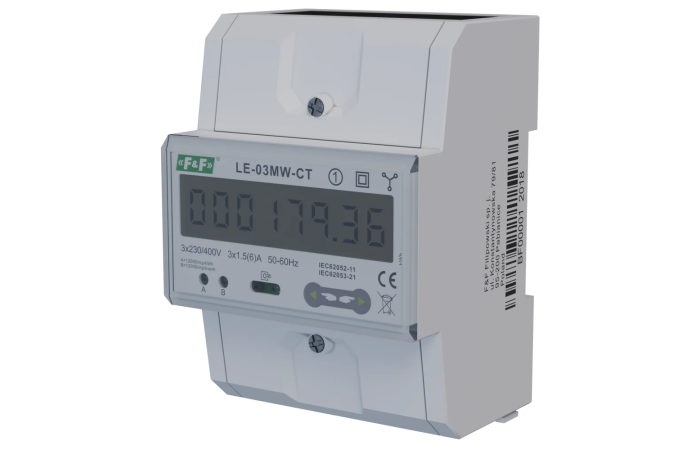

LE-03MW CT – dwukierunkowy licznik współpracujący z przekładnikami.

Jakie parametry mogą mierzyć liczniki LE-03?

W zależności od modelu dostępny jest pomiar:

energii czynnej,
energii biernej,
mocy czynnej, biernej i pozornej,
zapotrzebowania na moc,
napięcia,
prądu,
częstotliwości,
współczynnika mocy.

Wybrane modele posiadają certyfikację MID, dzięki czemu mogą być wykorzystywane do rozliczeń energii elektrycznej.

Pomiar energii w instalacjach DC do 1000 V

Rozwój odnawialnych źródeł energii oraz magazynów energii sprawia, że coraz większego znaczenia nabiera pomiar energii elektrycznej po stronie prądu stałego.

Dotyczy to przede wszystkim instalacji fotowoltaicznych, magazynów energii, systemów bateryjnych oraz infrastruktury ładowania pojazdów elektrycznych.

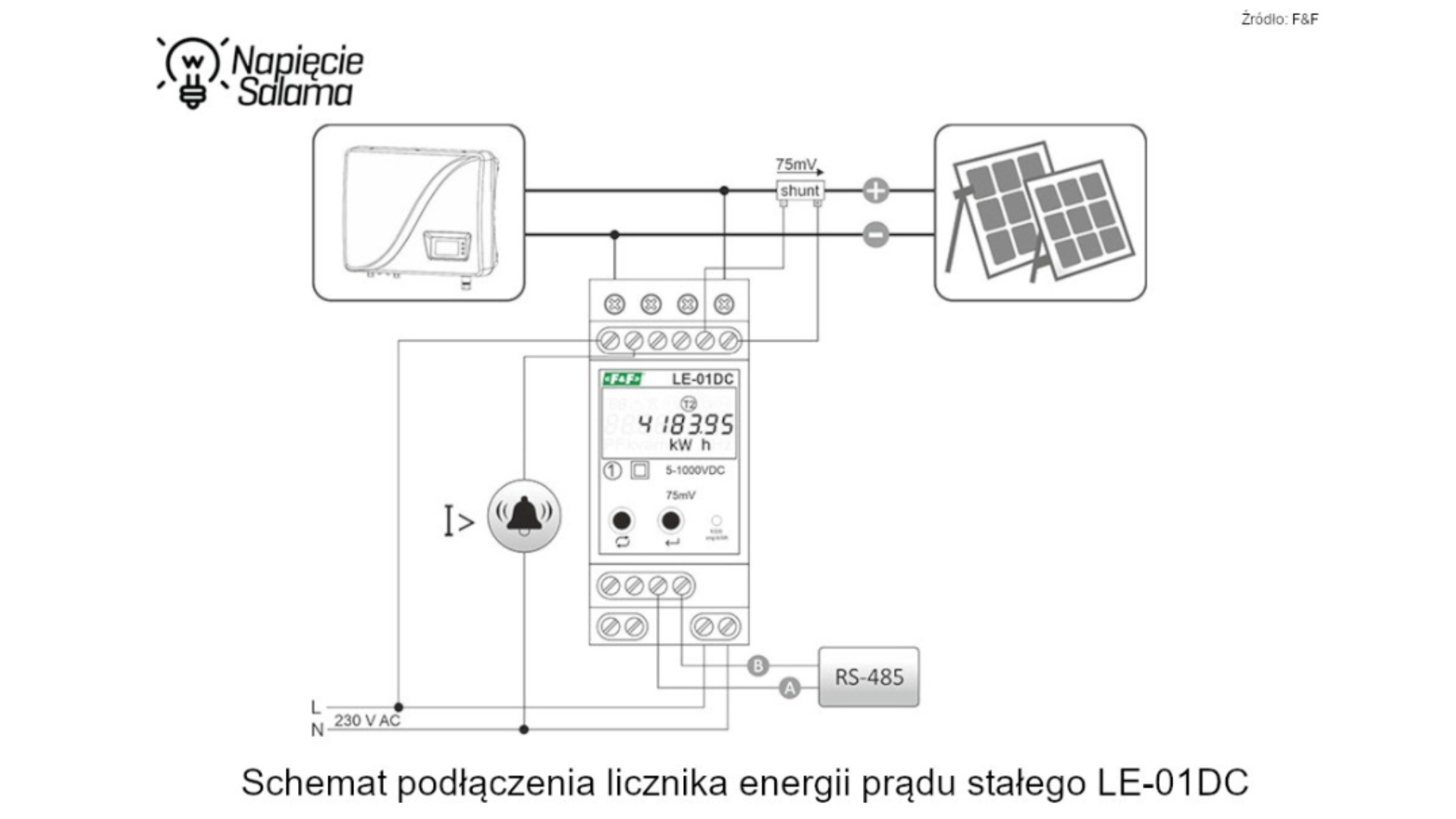

LE-01DC – licznik energii dla systemów DC

Model LE-01DC umożliwia pomiar napięcia do 1000 V DC oraz prądów sięgających nawet 2000 A przy wykorzystaniu odpowiedniego bocznika pomiarowego.

Dzięki dwukierunkowemu pomiarowi możliwe jest monitorowanie energii przepływającej zarówno do magazynu energii, jak i z magazynu do odbiorników.

Pozwala to analizować sprawność pracy systemu oraz wykrywać nieefektywne procesy ładowania i rozładowywania akumulatorów.

Konwertery komunikacyjne – klucz do integracji systemów

W rzeczywistych instalacjach bardzo rzadko spotyka się środowisko oparte wyłącznie na jednym protokole komunikacyjnym. Konieczne staje się łączenie urządzeń pracujących w sieciach RS-485, Ethernet, Wi-Fi czy GSM.

Właśnie dlatego tak ważną rolę odgrywają konwertery komunikacyjne.

CN-USB-485 – podstawowe narzędzie diagnostyczne

Konwerter umożliwia podłączenie magistrali RS-485 do komputera za pośrednictwem portu USB. Jest nieocenionym wsparciem podczas konfiguracji, diagnostyki i uruchamiania urządzeń pracujących w protokole Modbus RTU.

CN-ETH-485 – połączenie RS-485 z Ethernetem

Urządzenie konwertuje komunikację Modbus RTU na Modbus TCP, umożliwiając integrację liczników energii z systemami BMS, SCADA oraz platformami monitoringu energii działającymi w sieci Ethernet.

Dodatkową zaletą jest separacja galwaniczna chroniąca urządzenia przed przepięciami i zakłóceniami.

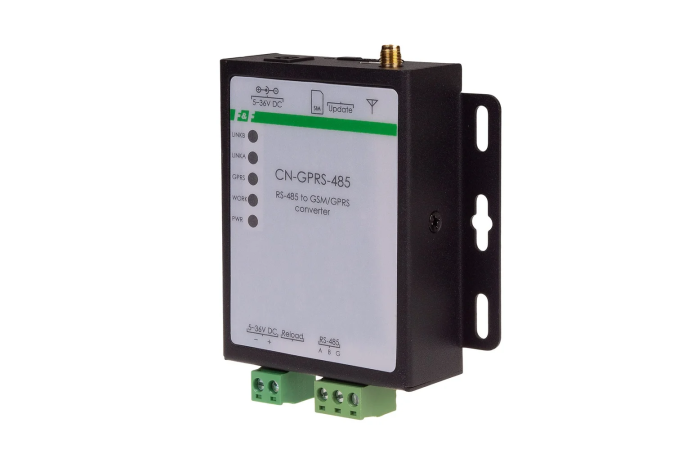

CN-GPRS-485 – zdalny odczyt energii przez sieć GSM

W obiektach pozbawionych infrastruktury sieciowej doskonałym rozwiązaniem jest wykorzystanie transmisji komórkowej.

CN-GPRS-485 pozwala przesyłać dane z magistrali RS-485 za pośrednictwem sieci GSM. Wystarczy aktywna karta SIM z transmisją danych. Dla zastosowań profesjonalnych rekomendowane są karty M2M (Machine to Machine).

EW-11A – komunikacja przez Wi-Fi

Konwerter EW-11A umożliwia integrację urządzeń RS-485 z siecią bezprzewodową Wi-Fi. Jest szczególnie przydatny w obiektach, w których wykonanie okablowania Ethernet jest utrudnione lub nieopłacalne.

Urządzenie obsługuje protokoły TCP, UDP oraz Modbus TCP.

Akcesoria zwiększające niezawodność magistrali RS-485

Nawet najlepszy licznik energii nie zagwarantuje stabilnej komunikacji, jeśli magistrala zostanie wykonana nieprawidłowo. Dlatego warto stosować dedykowane akcesoria wspierające transmisję danych.

LT-04 – terminacja i polaryzacja magistrali

LT-04 zapewnia prawidłową terminację magistrali RS-485, realizuje polaryzację linii transmisyjnej oraz wzmacnia sygnał komunikacyjny.

Jest szczególnie przydatny w rozległych instalacjach, gdzie długość magistrali może wpływać na jakość transmisji.

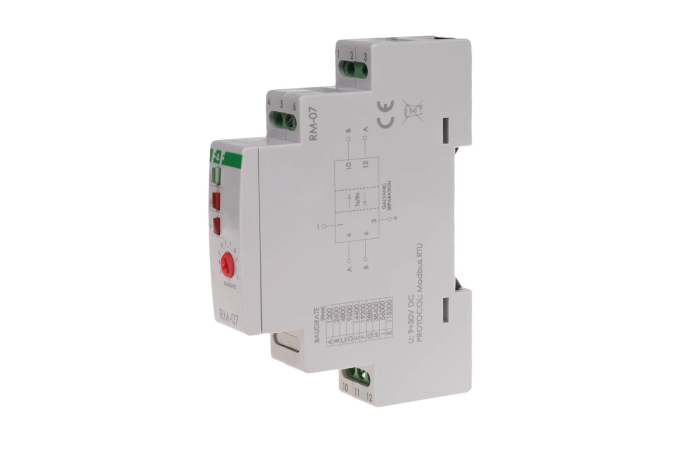

RM-07 – wzmacniacz i separator galwaniczny

RM-07 wzmacnia sygnał RS-485 oraz zapewnia separację galwaniczną pomiędzy segmentami sieci.

Rozwiązanie to zwiększa odporność systemu na zakłócenia elektromagnetyczne oraz różnice potencjałów pomiędzy urządzeniami.

CN-LEM-3 – integracja różnych liczników na jednej magistrali

W wielu instalacjach wykorzystywane są różne modele liczników posiadające odmienne parametry transmisji. CN-LEM-3 umożliwia ich współpracę w ramach jednej magistrali RS-485.

CN-RTC-4 – synchronizacja czasu

Precyzyjna synchronizacja czasu jest niezbędna podczas tworzenia raportów energetycznych oraz analizowania zdarzeń.

CN-RTC-4 zapewnia synchronizację czasu wszystkich urządzeń podłączonych do magistrali komunikacyjnej.

Praktyczne wskazówki dla instalatorów

Stosuj odpowiednie przewody

Do magistrali RS-485 najlepiej wykorzystywać przewody przeznaczone do transmisji danych. W mniejszych instalacjach dopuszczalne jest stosowanie ekranowanej skrętki.

Unikaj topologii gwiazdy

Magistrale RS-485 i M-Bus powinny być prowadzone liniowo, od urządzenia do urządzenia. Topologia gwiazdy często powoduje problemy komunikacyjne i błędy transmisji.

Stosuj terminację magistrali

Na obu końcach magistrali RS-485 należy zamontować rezystory terminujące o wartości 120 Ω. Poprawia to jakość transmisji i ogranicza odbicia sygnału.

Konfiguruj stałe adresy IP

W przypadku liczników wyposażonych w interfejs Ethernet warto stosować statyczną adresację IP. Ułatwia to zarządzanie urządzeniami oraz diagnostykę sieci.

Zabezpieczaj instalację przed przepięciami

Linie komunikacyjne powinny być chronione odpowiednimi ogranicznikami przepięć. Szczególnie ważne jest to w obiektach przemysłowych oraz instalacjach rozproszonych.

Pamiętaj o cyberbezpieczeństwie

Coraz więcej liczników energii jest podłączonych do sieci Ethernet lub Internetu. Warto stosować VLAN-y, połączenia VPN oraz regularnie aktualizować oprogramowanie urządzeń.

Podsumowanie

Zdalny odczyt energii staje się standardem w nowoczesnych instalacjach elektrycznych. Odpowiednio dobrane liczniki energii, konwertery komunikacyjne i akcesoria pozwalają nie tylko monitorować zużycie energii, ale również optymalizować pracę urządzeń, ograniczać koszty eksploatacyjne oraz zapobiegać awariom.

Oferta F&F obejmuje kompletne rozwiązania dla instalacji jednofazowych, trójfazowych oraz systemów DC. Dzięki temu instalator może zbudować niezawodny system monitoringu energii dopasowany zarówno do małych obiektów, jak i rozbudowanych instalacji przemysłowych.

Przed wyborem konkretnego rozwiązania warto zapoznać się z pełną dokumentacją techniczną urządzeń i instrukcjami producenta, aby maksymalnie wykorzystać ich możliwości oraz zapewnić bezawaryjną pracę całego systemu.
