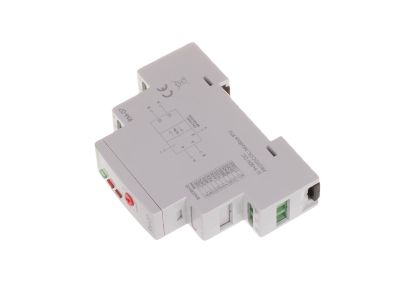

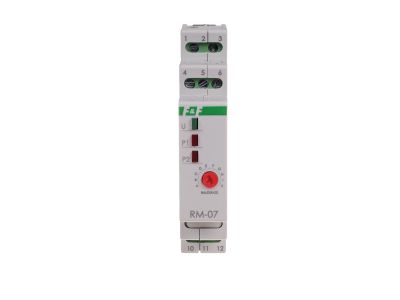

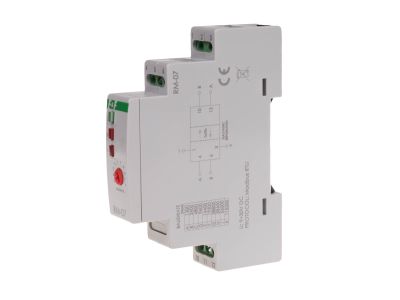

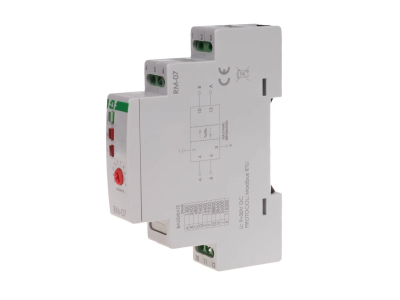

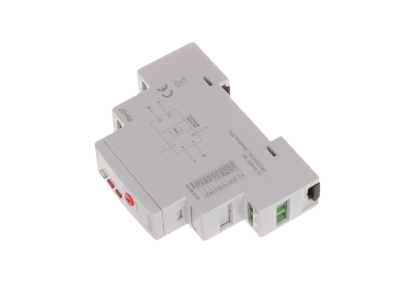

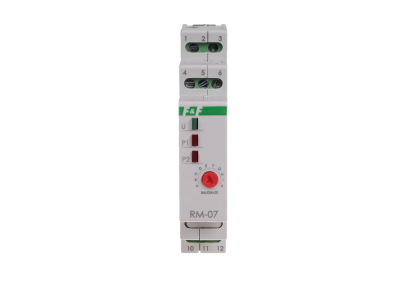

Wzmacniacz sieciowy RS-485 | MAX-RM-07 F&F

Alternatywny kod produktu: RM-07

Opis i Kluczowe Cechy

Wzmacniacz sieciowy RS-485 MAX-RM-7 to specjalistyczny moduł przeznaczony do regeneracji i separacji sygnałów w magistralach komunikacyjnych Modbus RTU oraz innych sieciach RS-485. Urządzenie zasilane jest napięciem stałym w zakresie 9÷30 V DC (prąd układu zaledwie 25 mA), co pozwala na łatwą integrację z instalacjami automatyki budynkowej i przemysłowej. Dzięki kompaktowej obudowie o szerokości 1 modułu (18 mm) montowanej na szynie TH35, model RM-07 minimalizuje zajętość szafy sterowniczej. Wbudowana separacja galwaniczna 1 kV zabezpiecza podłączone urządzenia przed przepięciami i zakłóceniami elektromagnetycznymi.

• Napięcie zasilania 9÷30 V DC: uniwersalne napięcie umożliwiające współpracę z różnymi źródłami zasilania w instalacjach przemysłowych i budynkowych.
• Separacja galwaniczna 1 kV: skutecznie izoluje poszczególne segmenty magistrali, chroniąc urządzenia przed uszkodzeniami spowodowanymi różnicą potencjałów i przepięciami.
• Prędkość transmisji 1200÷115200 bps: szeroki zakres szybkości pozwala na dostosowanie do wymagań konkretnej sieci Modbus RTU.
• Prąd układu 25 mA: niski pobór energii minimalizuje obciążenie zasilacza i pozwala na zastosowanie w zasilaniu rezerwowym.
• Zaciski śrubowe 2,5 mm² i moment dokręcający 0,4 Nm: pewne i trwałe połączenie przewodów bez ryzyka luzowania się podczas wibracji.

Zgodność z Normami

Wzmacniacz sieciowy RS-485 MAX-RM-07 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych.

Zastosowanie

Moduł MAX-RM-07 znajduje zastosowanie wszędzie tam, gdzie konieczne jest przedłużenie zasięgu magistrali RS-485, separacja galwaniczna segmentów sieci lub regeneracja sygnału osłabionego przez długą linię lub dużą liczbę odbiorników.

• Przedłużanie magistrali Modbus RTU – wzmacniacz pozwala na pokonanie dystansu ponad 1200 m bez utraty integralności danych.
• Separacja galwaniczna dwóch lub więcej segmentów sieci RS-485 – ochrona przed pętlami mas i przepięciami.
• Rozgałęzianie linii transmisyjnej – możliwość podłączenia dodatkowych urządzeń bez pogorszenia jakości sygnału.
• Zabezpieczenie sterowników PLC i urządzeń pomiarowych przed zakłóceniami elektromagnetycznymi w trudnych warunkach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie wzmacniacza MAX-RM-07 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (min. 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicach lub szafach sterowniczych o stopniu ochrony co najmniej IP20. Przekrój podłączanych przewodów nie może przekraczać 2,5 mm², a moment dokręcania zacisków śrubowych powinien wynosić 0,4 Nm (zgodnie z dokumentacją producenta). Przewody należy dobierać odpowiednio do prądu obciążenia (25 mA) oraz napięcia zasilania.

FAQ

• Jaki jest zakres napięcia zasilania modułu MAX-RM-07? Zakres zasilania wynosi 9÷30 V DC, co umożliwia podłączenie do typowych zasilaczy przemysłowych 12 V, 24 V czy 30 V DC.
• Jaką rolę pełni separacja galwaniczna w tym wzmacniaczu? Separacja galwaniczna 1 kV izoluje elektrycznie porty wejściowy i wyjściowy magistrali RS-485. Zapobiega to przepływowi prądów wyrównawczych, chroni przed przepięciami i zakłóceniami, co jest kluczowe w instalacjach o dużych różnicach potencjałów.
• Jaki jest stopień ochrony (IP) urządzenia? Moduł posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wilgocią. Należy go montować w suchym miejscu wewnątrz szafy sterowniczej.
