Moduł terminacyjny sieci RS-485, 1 moduł | MAX-LT-04 F&F

Alternatywny kod produktu: LT-04

Opis i Kluczowe Cechy

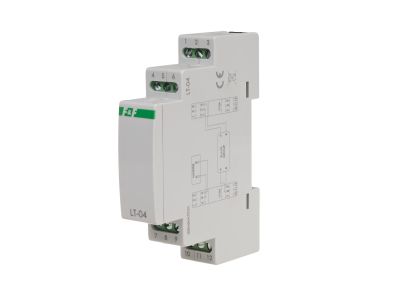

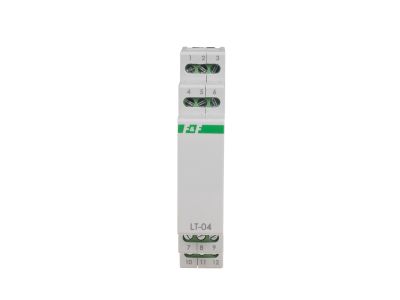

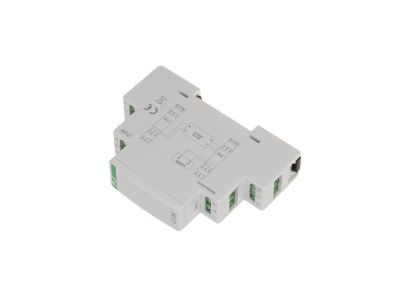

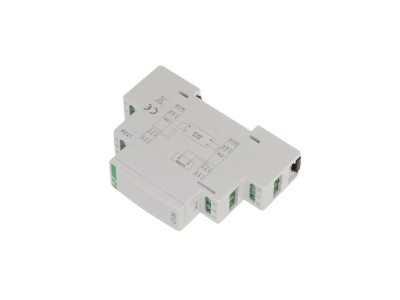

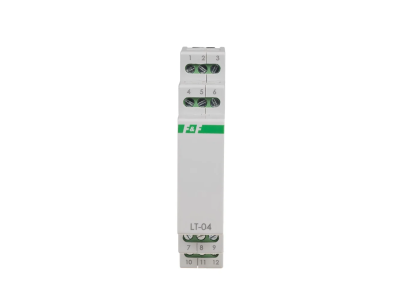

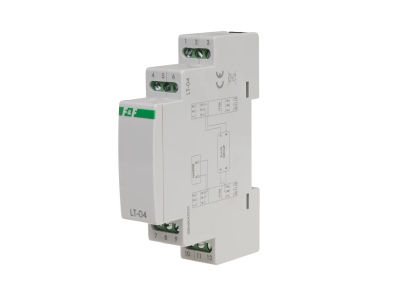

Moduł terminacyjny sieci RS-485 MAX-LT-04 to kompaktowe urządzenie o szerokości 1 modułu (18 mm) przeznaczone do terminacji, polaryzacji oraz wzmocnienia sygnału w linii komunikacyjnej RS-485. Zasilane napięciem stałym 15÷30 V DC pobiera zaledwie 10 mA, co minimalizuje obciążenie zasilacza. Wyposażone w zaciski śrubowe o przekroju do 2,5 mm², zapewnia pewne i łatwe podłączenie przewodów. Montaż na szynie DIN 35 mm ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Szeroki zakres napięcia zasilania 15÷30 V DC: kompatybilność z różnymi źródłami zasilania w systemach automatyki, bez konieczności stosowania dodatkowych przetwornic.
• Niski prąd układu 10 mA: minimalne zużycie energii i mniejsze obciążenie zasilacza, co przekłada się na oszczędność miejsca i kosztów w projekcie.
• Zaciski śrubowe 2,5 mm²: możliwość podłączenia przewodów o dużym przekroju, zapewniająca niezawodne i trwałe połączenie elektryczne.
• Moment dokręcający 0,4 Nm: optymalna siła docisku zapobiegająca poluzowaniu połączeń w warunkach wibracji i zmian temperatury.
• Stopień ochrony IP20: bezpieczna praca w suchych pomieszczeniach, typowo wewnątrz rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zgodny z ogólnymi normami bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia oraz wymaganiami kompatybilności elektromagnetycznej (EMC) obowiązującymi w automatyce przemysłowej i budynkowej.

Zastosowanie

Moduł MAX-LT-04 przeznaczony jest do instalacji w sieciach komunikacyjnych RS-485, gdzie stabilność i jakość transmisji mają kluczowe znaczenie. Stosuje się go w systemach automatyki budynkowej (BMS), sterownikach PLC, układach HVAC, oświetleniu sterowanym cyfrowo oraz zdalnym odczycie liczników.

• Terminacja magistrali RS-485 – eliminacja odbić sygnału na końcach linii, zapewniająca niezawodną komunikację.
• Polaryzacja (bias) linii – utrzymanie stanu spoczynkowego magistrali, zapobiegające błędnym odczytom.
• Wzmocnienie sygnału w długich trasach kablowych – regeneracja poziomów napięcia dla zachowania integralności danych.
• Uniwersalne zastosowanie w rozdzielnicach i szafach sterowniczych – kompaktowa obudowa 1 modułu oszczędza miejsce na szynie DIN.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Moduł montuje się na szynie TH35 (DIN 35 mm). Przekrój przewodów należy dobrać do prądu obciążenia (maks. 2,5 mm²). Zaciski śrubowe dokręcać momentem 0,4 Nm zgodnie z danymi producenta. Nie przekraczać zakresu temperatury pracy -25…50°C. Stosować w suchych pomieszczeniach (IP20).

FAQ

• Czy moduł posiada diodę LED sygnalizującą pracę? W danych technicznych nie przewidziano wskaźnika LED. Moduł nie jest wyposażony w diodę sygnalizacyjną – działanie potwierdza się poprzez poprawną komunikację w sieci RS-485.
• Jaki jest stopień ochrony modułu? Stopień ochrony wynosi IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych, gdzie nie występuje bezpośrednie zagrożenie wilgocią i pyłem.
• Czy moduł wymaga zewnętrznego zasilania? Tak, do prawidłowej pracy konieczne jest zasilanie napięciem stałym 15÷30 V DC, prąd układu wynosi 10 mA. Należy podłączyć je do odpowiedniego źródła przed uruchomieniem sieci.
