Konwerter RS-485 -USB | MAX-CN-USB-485 F&F

Opis i Kluczowe Cechy

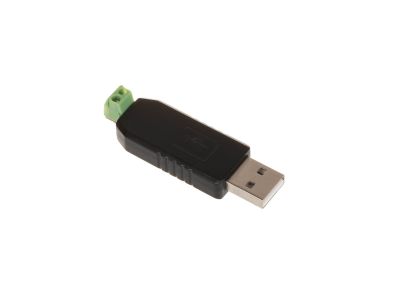

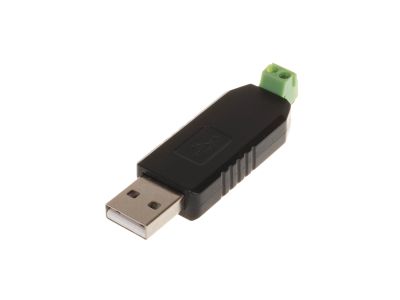

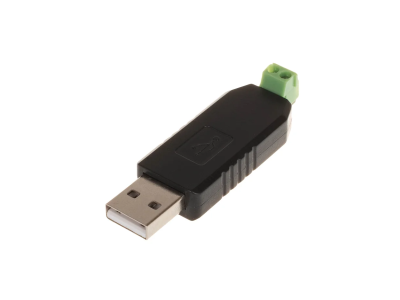

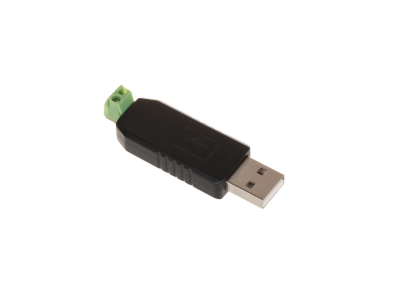

Konwerter RS-485 na USB o symbolu MAX-CN-USB-485 umożliwia podłączenie urządzeń z interfejsem szeregowym RS-485 do komputera przez port USB. Urządzenie charakteryzuje się kompaktowymi wymiarami 60 x 18 x 12 mm, co ułatwia montaż w ograniczonej przestrzeni szaf sterowniczych lub puszek. Złącze śrubowe 2x0,5 mm² zapewnia pewne i łatwe podłączenie przewodów sygnałowych.

• Wymiary 60 x 18 x 12 mm: kompaktowa obudowa pozwala na instalację w ciasnych miejscach, oszczędzając przestrzeń w rozdzielnicy.
• Złącze 2 x 0,5 mm²: śrubowe zaciski umożliwiają szybkie i niezawodne podłączenie przewodów o małym przekroju.
• Zasilanie z portu USB: konwerter nie wymaga zewnętrznego źródła zasilania – wystarczy podłączenie do komputera lub ładowarki.
• Interfejs RS-485: umożliwia komunikację z wieloma urządzeniami w standardzie szeregowym, np. sterownikami PLC, miernikami czy falownikami.
• Plug & Play: łatwy montaż – po zainstalowaniu sterowników urządzenie jest gotowe do pracy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Konwerter RS-485-USB MAX-CN-USB-485 znajduje szerokie zastosowanie w systemach automatyki, sterowania i pomiarów, gdzie wymagane jest połączenie urządzeń przemysłowych z komputerem. Sprawdza się zarówno w instalacjach tymczasowych, jak i stałych.

• Podłączanie sterowników PLC i modułów I/O do komputera w celu programowania i diagnostyki.
• Komunikacja z miernikami parametrów sieci, licznikami energii, przetwornikami pomiarowymi.
• Wykorzystanie w systemach automatyki budynkowej (BMS) do odczytu danych z czujników i siłowników.
• Tworzenie interfejsów do wizualizacji i rejestracji danych z urządzeń wyposażonych w port RS-485.

Wskazówki Montażowe

Montaż i podłączenie konwertera powinien wykonywać wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające urządzenia współpracujące. Przewody sygnałowe podłączaj zgodnie z oznaczeniami na obudowie (A, B, GND). Zaleca się stosowanie przewodów ekranowanych oraz zachowanie polaryzacji magistrali RS-485. W przypadku pracy w trudnych warunkach przemysłowych należy zastosować odpowiednie zabezpieczenia przepięciowe.

FAQ

• Jakie są wymiary konwertera? Wymiary urządzenia to 60 x 18 x 12 mm – kompaktowa obudowa ułatwia montaż w ograniczonej przestrzeni.
• Jaki przekrój przewodów mogę podłączyć? Złącze śrubowe przewidziane jest dla przewodów o przekroju do 0,5 mm², co zapewnia pewne i stabilne połączenie.
• Czy konwerter wymaga osobnego zasilania? Nie, urządzenie pobiera zasilanie bezpośrednio z portu USB (5 V DC). Nie jest wymagany dodatkowy zasilacz.
