Licznik energii elektrycznej 3-fazowy 5A | LE-03M-CT F&F

Opis i Kluczowe Cechy

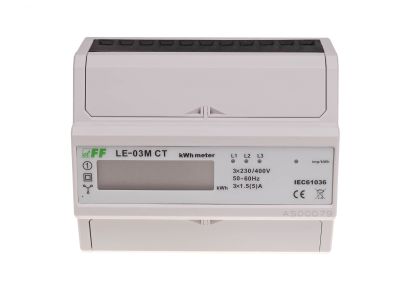

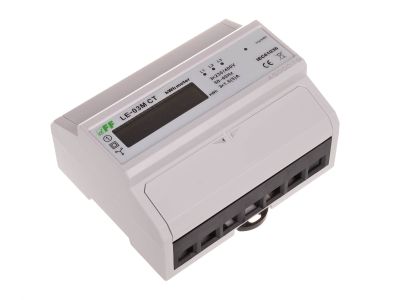

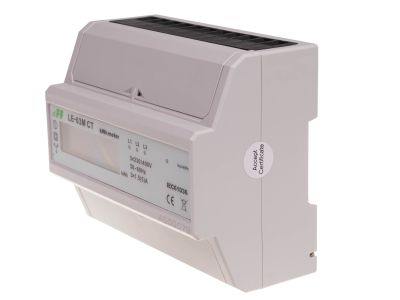

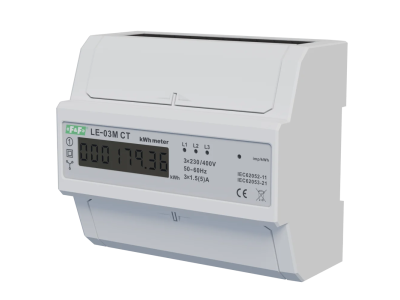

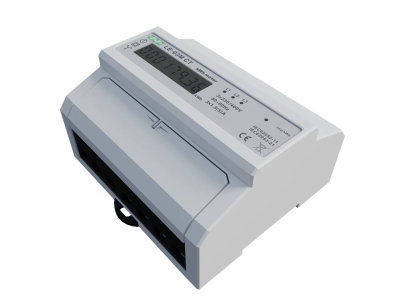

Licznik energii elektrycznej LE-03M-CT marki F&F to zaawansowany, statyczny (elektroniczny) miernik przeznaczony do precyzyjnego monitorowania zużycia energii elektrycznej prądu przemiennego w układach trójfazowych. Urządzenie zostało zaprojektowane do pracy w układzie półpośrednim, co oznacza konieczność współpracy z zewnętrznymi przekładnikami prądowymi. Kluczową cechą tego modelu jest elastyczność konfiguracji – licznik obsługuje przekładniki o prądzie pierwotnym Ip w szerokim zakresie od 5 A do aż 6000 A, przy standardowym prądzie wtórnym wynoszącym 5 A.

• Komunikacja Modbus RTU: Zintegrowany port szeregowy RS-485 pozwala na pełną integrację z systemami BMS oraz sieciami zdalnego odczytu danych, co jest kluczowe w nowoczesnym zarządzaniu energią.

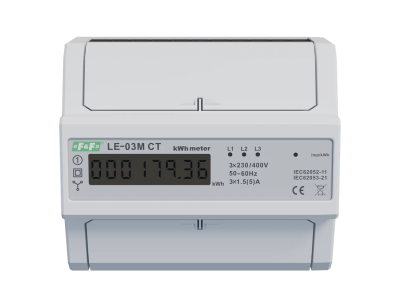

• Precyzyjna Wizualizacja: Segmentowy wyświetlacz LCD prezentuje wartości rzeczywiste pobranej energii, automatycznie przeliczone na podstawie ustawionej przez użytkownika przekładni.
• Sygnalizacja LED: Urządzenie posiada dedykowane diody LED dla każdej z faz (L1, L2, L3), co pozwala na natychmiastową weryfikację obecności napięcia i poboru prądu w poszczególnych obwodach.
• Wysoka Rozdzielczość Pomiaru: Stała impulsowa wynosząca 12000 imp/kWh dla prądu wtórnego gwarantuje wysoką dokładność odczytów nawet przy niewielkich obciążeniach.

Zgodność z Normami

Licznik LE-03M-CT został wykonany zgodnie z najwyższymi standardami jakościowymi i technicznymi obowiązującymi w branży elektroenergetycznej. Jako miernik wzorcowany, zapewnia wiarygodność pomiarów niezbędną do wewnętrznych rozliczeń energetycznych oraz audytów efektywności. Urządzenie spełnia rygorystyczne normy dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia, co potwierdza jego przydatność w profesjonalnych aplikacjach przemysłowych i komercyjnych.

Zastosowanie

Dzięki możliwości współpracy z przekładnikami o prądzie pierwotnym do 6000 A, LE-03M-CT znajduje zastosowanie w miejscach o bardzo dużym zapotrzebowaniu na moc. Jest idealnym rozwiązaniem dla:

• Zakładów Przemysłowych: Monitorowanie zużycia energii przez główne linie produkcyjne i duże maszyny elektryczne.
• Budynków Użyteczności Publicznej: Integracja z systemami zarządzania budynkiem (BMS) w celu optymalizacji kosztów eksploatacji.
• Centrów Handlowych: Rozliczanie podnajemców w układach półpośrednich przy dużych prądach znamionowych.
• Infrastruktury Krytycznej: Precyzyjny pomiar w rozdzielnicach głównych, gdzie wymagana jest komunikacja RS-485.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie Przekładników: Należy upewnić się, że kierunek przepływu prądu przez przekładniki jest zgodny z oznaczeniami na obudowie, aby uniknąć błędnych wskazań.
• Konfiguracja Przekładni: Po zamontowaniu należy zaprogramować w pamięci licznika wartość prądu pierwotnego Ip zastosowanych przekładników, co umożliwi automatyczne przeliczenie energii na wartości rzeczywiste.
• Okablowanie Komunikacyjne: Przy wykorzystaniu portu RS-485 zaleca się stosowanie skrętki ekranowanej, szczególnie w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
• Zabezpieczenie Obwodów: Należy stosować odpowiednie zabezpieczenia nadprądowe dla torów napięciowych licznika zgodnie ze schematem producenta.

FAQ

1. Czy licznik wymaga dodatkowego zasilania?
Nie, licznik pobiera energię niezbędną do pracy układu elektronicznego bezpośrednio z mierzonych faz napięciowych.

2. Czy mogę podłączyć ten licznik bezpośrednio do obwodu 100A bez przekładników?
Nie, model LE-03M-CT jest przeznaczony wyłącznie do pracy w układzie półpośrednim z przekładnikami o prądzie wtórnym 5 A. Bezpośrednie podłączenie wysokiego prądu uszkodzi urządzenie.

3. Co się stanie w przypadku zaniku napięcia? Czy dane zostaną utracone?
Licznik posiada nieulotną pamięć, w której przechowywane są wartości skumulowanej energii oraz ustawienia przekładni, więc dane są bezpieczne nawet po odłączeniu zasilania.

4. Czy urządzenie posiada wyjście impulsowe?
Tak, licznik jest wyposażony w wyjście impulsowe typu SO, co pozwala na podłączenie zewnętrznych systemów zliczających impulsy.
