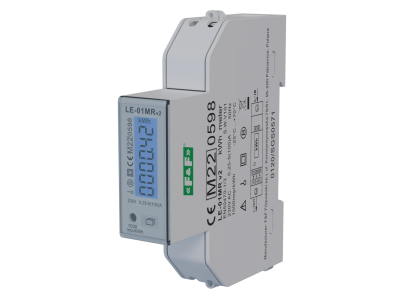

Licznik energii elektrycznej 1-fazowy 100A, MID | LE-01MR F&F

Alternatywny kod produktu: LE-01MQ

Opis i Kluczowe Cechy

Licznik energii elektrycznej LE-01MR to statyczny (elektroniczny) jednofazowy układ bezpośredni przeznaczony do wskazań i rejestracji pobranej energii oraz parametrów sieci. Dzięki maksymalnemu prądowi 100 A umożliwia pomiar w obwodach o dużym obciążeniu, co przekłada się na bezpieczne i dokładne rozliczanie energii w instalacjach mieszkaniowych i komercyjnych. Wyposażony w wyświetlacz LCD oraz diodę impulsową (1000 i/kWh) zapewnia lokalny odczyt i wizualną kontrolę poboru, a port RS-485 z protokołem Modbus RTU pozwala na zdalny monitoring i integrację z systemami automatyki.

• Prąd maksymalny 100 A: umożliwia pracę w obwodach o znacznym obciążeniu, gwarantując precyzyjny pomiar nawet przy dużych mocach przyłączeniowych.
• Interfejs RS-485 (Modbus RTU): umożliwia zdalny odczyt danych i parametryzację, co ułatwia zarządzanie energią w budynkach inteligentnych oraz systemach BMS.
• Wyświetlacz LCD z cyklicznym przełączaniem parametrów: zapewnia bieżący wgląd w pomiary (m.in. energia, napięcie, temperatura) bez potrzeby podłączania dodatkowych urządzeń.
• Dioda impulsowa LED (1000 i/kWh): sygnalizuje rzeczywisty przepływ energii, umożliwiając szybką weryfikację działania i kalibrację.
• Plombowanie osłon zacisków i indywidualny numer fabryczny (grawer laserowy): zabezpiecza przed nieautoryzowanym dostępem i ułatwia identyfikację urządzenia w systemie.

Zgodność z Normami

Licznik LE-01MR został zaprojektowany zgodnie z wymogami dyrektywy MID (Measuring Instruments Directive), co potwierdza jego przydatność do rozliczeń energii elektrycznej. Posiada oznaczenie CE i jest zgodny z obowiązującymi normami europejskimi dla liczników statycznych. Indywidualny numer fabryczny oraz możliwość plombowania gwarantują metrologiczną integralność i uniemożliwiają manipulację.

Zastosowanie

Jednofazowy licznik LE-01MR znajduje zastosowanie wszędzie tam, gdzie wymagane jest dokładne pomiarowanie energii i zdalny monitoring. Dzięki kompaktowej budowie i bezpośredniemu podłączeniu sprawdza się w różnych scenariuszach.

• Rozliczanie energii w mieszkaniach, domach jednorodzinnych i lokalach usługowych – zgodność z MID umożliwia stosowanie jako licznika głównego.
• Monitoring i optymalizacja zużycia w systemach automatyki budynkowej (BMS) dzięki komunikacji Modbus RTU.
• Zdalny odczyt w sieciach typu smart grid oraz w systemach AMR (Automatic Meter Reading).
• Pomiar parametrów sieci (napięcie, prąd, moc) w aplikacjach przemysłowych z potrzebą lokalnego wyświetlania.

Wskazówki Montażowe

Montaż licznika LE-01MR może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekrój przewodów przyłączeniowych dobrać zgodnie z normami oraz obciążalnością prądową (min. 16 mm² dla 100 A). Wszystkie połączenia dokręcić momentem zalecanym w dokumentacji producenta. Po montażu zaleca się sprawdzenie poprawności działania oraz wykonanie plombowania osłon zacisków.

FAQ

• Czy licznik posiada podświetlenie wyświetlacza? Wyświetlacz LCD jest aktywny przy załączonym zasilaniu, ale w dostępnej specyfikacji nie wskazano podświetlenia. Dla zapewnienia czytelności w słabym oświetleniu zalecamy stosowanie zewnętrznego źródła światła.
• Jaki jest impuls diody LED i do czego służy? Dioda LED miga 1000 razy na każdą zarejestrowaną kilowatogodzinę (1000 i/kWh). Służy do szybkiej wizualnej kontroli poboru energii – im szybciej miga, tym większe jest aktualne obciążenie.
• Czy licznik wymaga zewnętrznego zasilania? Nie, licznik jest samozasilany z mierzonego obwodu – potrzebuje jedynie napięcia na zaciskach prądowych i napięciowych, aby rozpocząć pomiary i komunikację.
