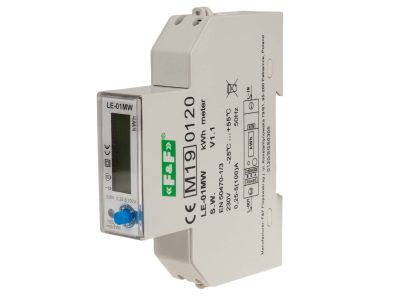

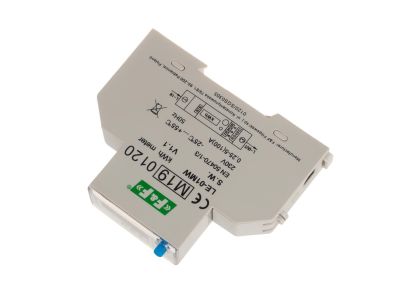

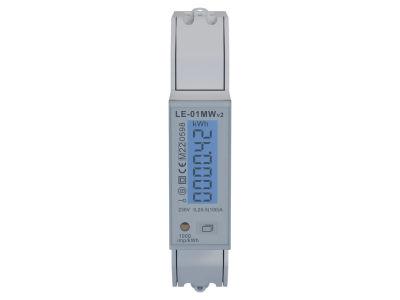

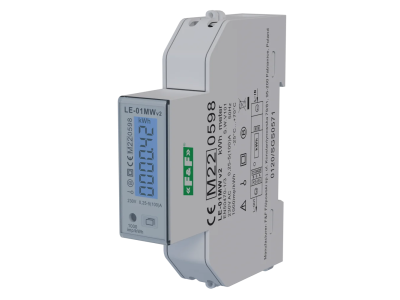

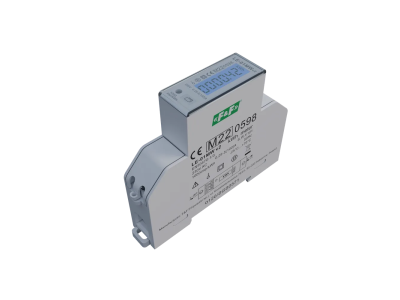

Licznik energii elektrycznej 1-fazowy 100A, MID | LE-01MW F&F

Opis i Kluczowe Cechy

Licznik energii elektrycznej LE-01MW marki F&F to zaawansowane, elektroniczne urządzenie pomiarowe zaprojektowane do pracy w jednofazowych układach 2-przewodowych. Urządzenie charakteryzuje się wysoką obciążalnością prądową wynoszącą aż 100 A, co pozwala na bezpośredni pomiar energii w obwodach o dużym poborze mocy bez konieczności stosowania dodatkowych przekładników prądowych. Kluczowym atutem modelu LE-01MW v2 jest wbudowany zegar czasu rzeczywistego (RTC), który umożliwia precyzyjne rozliczanie zużycia energii z podziałem na 4 niezależne strefy taryfowe. Dzięki temu użytkownik może optymalizować koszty eksploatacji energii elektrycznej w oparciu o zmienne stawki dobowe.

• Komunikacja RS-485 Modbus RTU: Licznik pracuje jako urządzenie typu Slave, co pozwala na pełną integrację z systemami automatyki budynkowej (BMS) oraz systemami zdalnego odczytu danych.
• Wielofunkcyjny wyświetlacz LCD: Czytelny ekran cyklicznie prezentuje nie tylko całkowite zużycie energii, ale również bieżące parametry sieci zasilającej oraz temperaturę własną układu, co zwiększa bezpieczeństwo eksploatacji.
• Sygnalizacja LED: Zintegrowana dioda LED miga z częstotliwością proporcjonalną do pobieranej energii, stanowiąc wizualny wskaźnik pracy urządzenia.
• Precyzja pomiaru: Zaawansowany układ elektroniczny gwarantuje dokładne odwzorowanie rzeczywistego zużycia pod wpływem przepływającego prądu i napięcia.

Zgodność z Normami

Urządzenie posiada certyfikację zgodną z dyrektywą MID (Measuring Instruments Directive). Oznacza to, że licznik spełnia rygorystyczne wymagania europejskie dotyczące przyrządów pomiarowych i może być z powodzeniem wykorzystywany do rozliczeń finansowych między dostawcą a odbiorcą energii. Zgodność z protokołem Modbus RTU zapewnia standardową komunikację w środowiskach przemysłowych, a konstrukcja obudowy gwarantuje bezpieczny montaż w rozdzielnicach elektrycznych.

Zastosowanie

Licznik LE-01MW znajduje szerokie zastosowanie zarówno w sektorze komercyjnym, jak i przemysłowym. Jest idealnym rozwiązaniem do podliczników w biurowcach, centrach handlowych oraz zakładach produkcyjnych, gdzie wymagany jest podział kosztów energii na poszczególnych najemców lub procesy technologiczne. Dzięki obsłudze 4 taryf, doskonale sprawdza się w instalacjach współpracujących z pompami ciepła, ładowarkami pojazdów elektrycznych oraz systemami fotowoltaicznymi, gdzie monitorowanie profilu zużycia jest kluczowe dla rentowności inwestycji.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody fazowe i neutralne należy podłączyć zgodnie ze schematem umieszczonym na obudowie, dbając o odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków przy maksymalnym obciążeniu 100 A. Port komunikacyjny RS-485 (zaciski A i B) wymaga zastosowania skrętki ekranowanej w przypadku długich magistral komunikacyjnych, co minimalizuje ryzyko zakłóceń transmisji danych.

FAQ

• Czy licznik LE-01MW wymaga przekładników prądowych? Nie, jest to licznik do pomiaru bezpośredniego, obsługujący natężenie prądu do 100 A.
• Jak odczytać dane z licznika zdalnie? Odczyt jest możliwy poprzez interfejs RS-485 przy użyciu protokołu Modbus RTU. Wartości rejestrów po przeliczeniu są identyczne ze wskazaniami na wyświetlaczu LCD.
• Czy urządzenie zachowuje dane po zaniku napięcia? Tak, licznik jest urządzeniem elektronicznym, które przechowuje stany liczydła w pamięci nieulotnej. Wyświetlacz LCD jest aktywny tylko przy załączonym zasilaniu.
• Co oznacza certyfikat MID? Certyfikat ten potwierdza, że urządzenie jest legalizowanym przyrządem pomiarowym, który może służyć jako podstawa do fakturowania zużycia energii elektrycznej.
