Jak podłączyć stycznik modułowy?

Jak podłączyć stycznik modułowy w rozdzielnicy, aby instalacja działała bezpiecznie i niezawodnie? Zarówno w budownictwie mieszkaniowym, jak i w obiektach przemysłowych, poprawny montaż oraz właściwy dobór parametrów stycznika wpływają na stabilną pracę odbiorników. W tym artykule wyjaśniamy, jak podłączyć stycznik modułowy zgodnie z obowiązującymi zasadami oraz na co zwrócić uwagę, korzystając z rozwiązań dostępnych w ofercie Kaczmarek Electric.

Jak podłączyć stycznik modułowy – co musisz wiedzieć zanim zaczniesz?

Zanim przejdziesz do montażu, zapoznaj się z instrukcją, żeby wiedzieć, jak podłączyć stycznik modułowy i czym różni się on od przekaźnika czy klasycznego stycznika mocy. Stycznik modułowy to element montowany na szynie DIN w rozdzielnicy. Służy do załączania obwodów o większym obciążeniu – np. oświetlenia, ogrzewania elektrycznego, pomp czy systemów automatyki.

W odróżnieniu od przekaźnika stycznik modułowy jest przystosowany do przełączania obwodów w instalacjach 230 V i/lub 400 V AC (zgodnie z parametrami styków danego modelu) na torach głównych, natomiast napięcie cewki sterującej dobiera się zgodnie z wymaganiami układu (np. 230V AC lub 24V AC/DC).

Kluczowe parametry, które sprawdzasz przed zakupem, to:

  • napięcie cewki (np. 230V AC, 24V AC/DC),

  • prąd znamionowy torów głównych,

  • liczba torów (1NO, 2NO, 4NO itp.).

Zaciski cewki oznaczone są jako A1 i A2, natomiast tory robocze jako 1-2, 3-4 lub 1/L1–2/T1, 3/L2–4/T2 (zależnie od producenta). Wybierając stycznik modułowy, zwróć uwagę na szerokość w modułach DIN, kategoria pracy (np. AC-1, AC-7a, AC-7b) oraz jakość wykonania styków.

W kategorii aparatura modułowa znajdziesz rozwiązania renomowanych producentów, z możliwością filtrowania po napięciu, liczbie torów czy prądzie znamionowym. To ułatwia szybki dobór stycznika do projektu. Zarówno online lub stacjonarnie, hurtownia elektryczna Kaczmarek Electric zapewnia dostęp do szerokiego asortymentu oraz wsparcie specjalistów przy wyborze odpowiedniego modelu.

Pamiętaj o bezpieczeństwie: zawsze wyłącz zasilanie i upewnij się, że posiadasz odpowiednie uprawnienia SEP. Jeśli ich nie masz – montaż zleć elektrykowi.

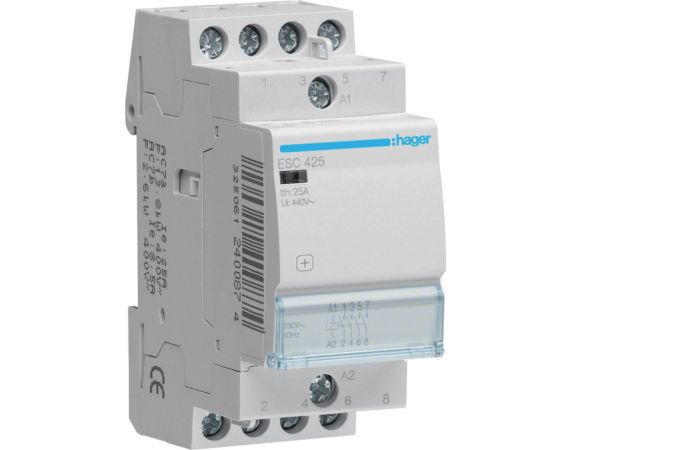

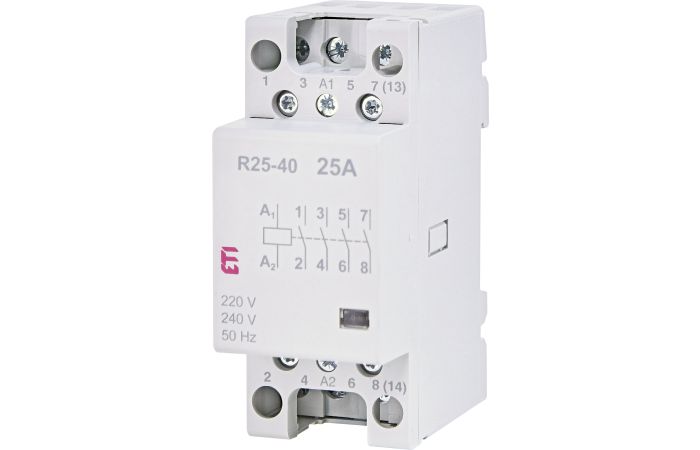

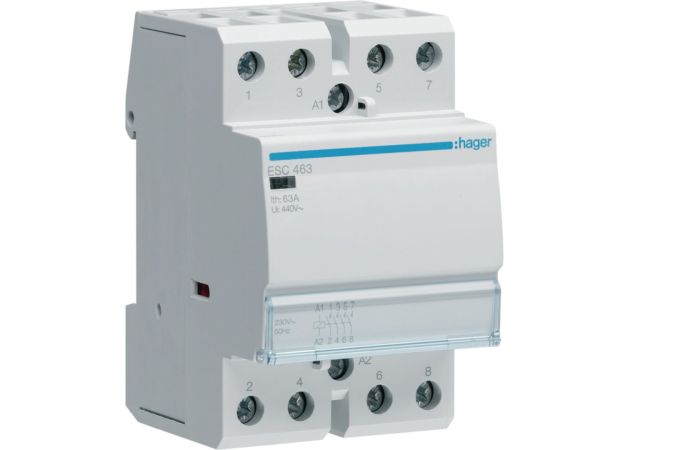

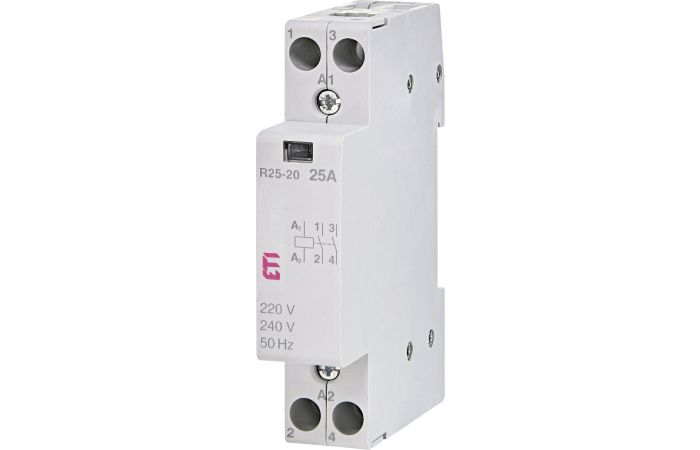

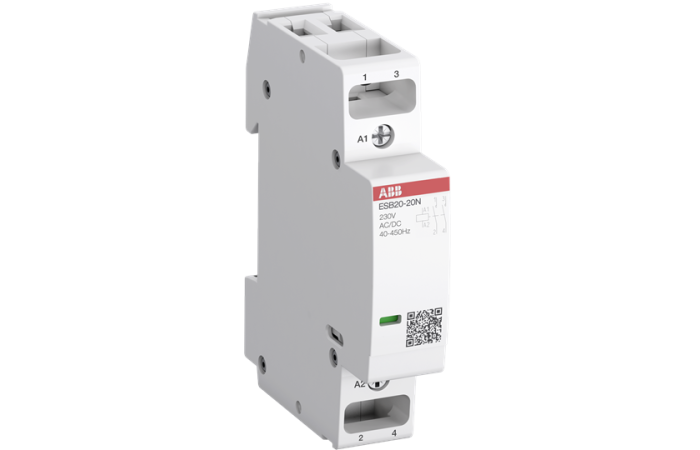

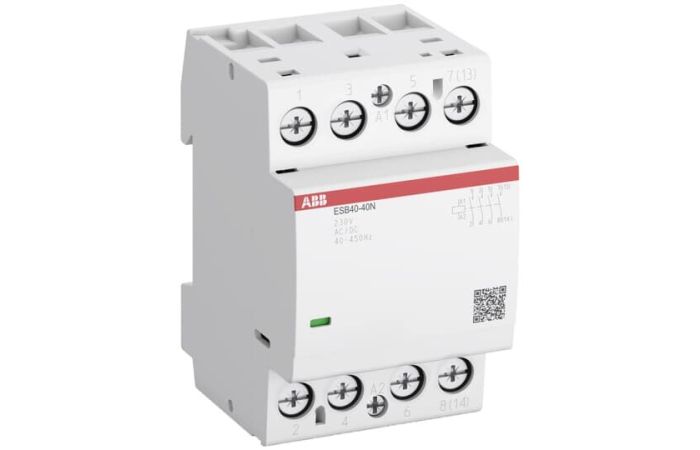

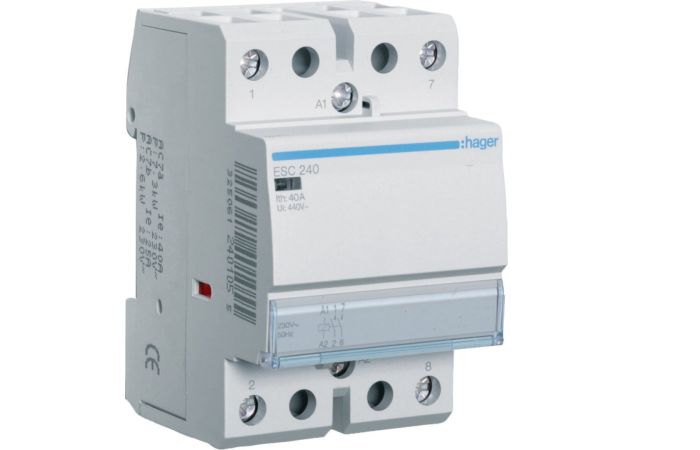

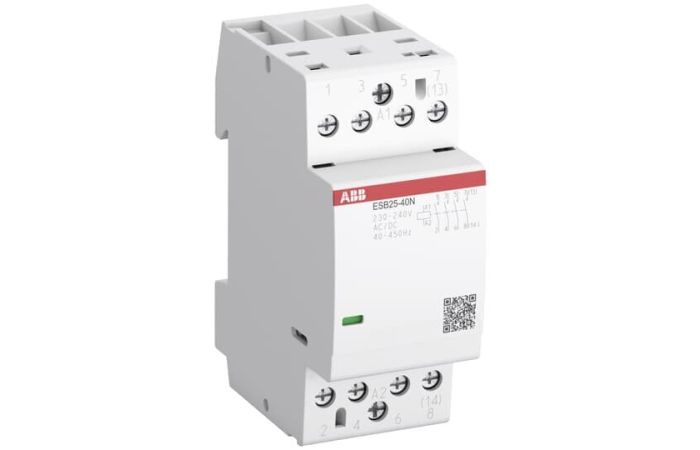

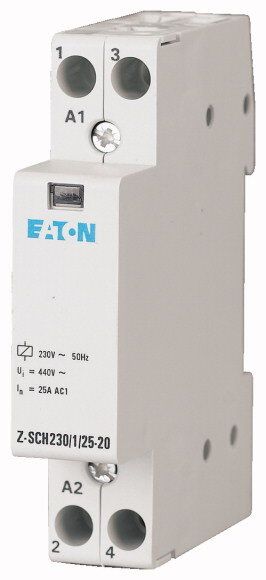

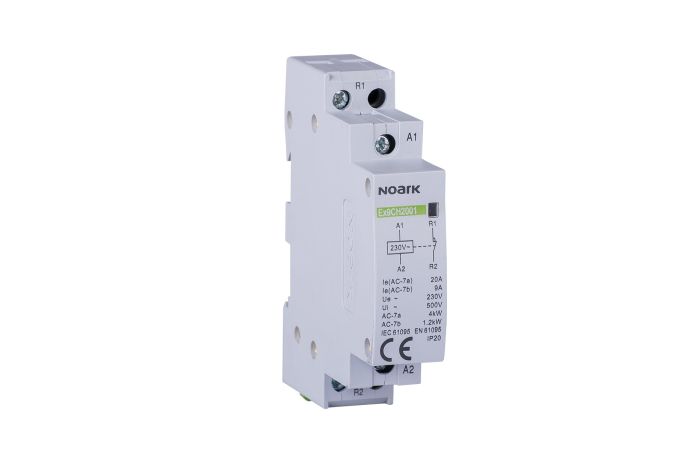

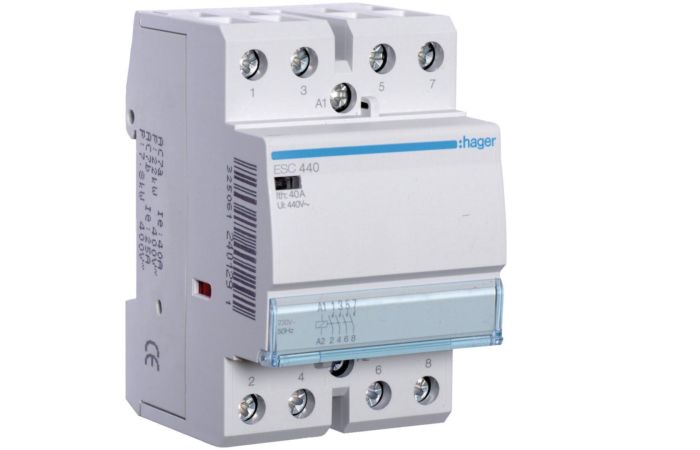

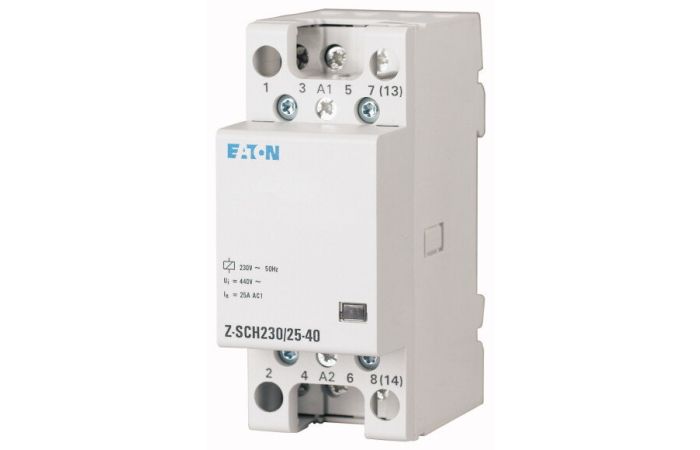

Polecane dla Ciebie

Jak podłączyć stycznik modułowy krok po kroku w rozdzielnicy?

Jeśli zastanawiasz się, jak podłączyć stycznik modułowy w praktyce, trzymaj się sprawdzonej i bezpiecznej kolejności montażu:

  1. Zamontuj stycznik na standardowej szynie TH 35 mm w rozdzielnicy.

  2. Doprowadź zasilanie do zacisków wejściowych torów głównych zgodnie z oznaczeniem producenta (np. 1/L1, 3/L2, 5/L3 – w zależności od modelu).

  3. Z wyjściowych zacisków torów (np. 2, 4) poprowadź przewody do odbiornika.

  4. Do zacisków cewki A1 i A2 doprowadź napięcie cewki (np. 230 V AC, 24 V AC lub 24 V DC, 24V AC/DC – zgodnie z wersją cewki). W przypadku cewki AC biegunowość nie ma znaczenia – istotne jest podanie właściwego napięcia.

  5. Zastosuj odpowiednie zabezpieczenie nadprądowe dobrane do charakteru i obciążenia obwodu – pamiętaj, że stycznik nie pełni funkcji zabezpieczenia przeciążeniowego.

Stycznik modułowy może być sterowany ręcznie (np. przełącznikiem instalacyjnym) lub automatycznie – przez zegar astronomiczny, przekaźnik czasowy, sterownik PLC czy system BMS. W takim układzie napięcie sterujące podawane jest wyłącznie na cewkę, natomiast tory główne odpowiadają za przełączanie obciążenia roboczego.

Jak podłączyć stycznik modułowy 230V i 24V – najczęstsze schematy połączeń

W praktyce często pojawia się pytanie: jak podłączyć stycznik modułowy z cewką 230V AC, a jak podłączyć stycznik modułowy 24V w automatyce?

Dla 230V AC do zacisków A1 i A2 doprowadź napięcie sterujące zgodne z wartością znamionową. W instalacji jednofazowej jedna żyła prowadzona jest przez wyłącznik lub sterownik, druga stanowi powrót do obwodu. Cewka AC nie ma biegunowości – kluczowe jest właściwe napięcie. Po jego podaniu styki robocze (np. 1-2, 3-4) zamykają obwód i załączają odbiornik.

W przypadku 24V sposób zasilania zależy od rodzaju napięcia: dla 24V AC stosuje się transformator, a dla 24V DC – zasilacz stabilizowany. Napięcie podaje się wyłącznie na cewkę, natomiast tory główne mogą przełączać 230V lub 400V zgodnie z parametrami urządzenia.

Najczęstsze błędy to:

  • pomylenie zacisków torów z cewką,

  • nieprawidłowe mostkowanie,

  • zbyt mały przekrój przewodów,

  • brak odpowiedniego zabezpieczenia nadprądowego,

  • dobór stycznika bez uwzględnienia kategorii użytkowania (np. AC-7b dla silników).

Pamiętaj, aby przed montażem zawsze sprawdzić kartę katalogową i oznaczenia producenta.

Podsumowanie

Poprawne podłączenie stycznika to nie tylko schemat, ale też właściwy dobór zabezpieczeń, kontrola połączeń i sprawdzenie działania układu. Kluczowe są parametry cewki, obciążalność torów oraz zachowanie zasad bezpieczeństwa. Szukasz sprawdzonych rozwiązań? Sprawdź ofertę Kaczmarek Electric – zamów online lub odwiedź najbliższy oddział i skorzystaj ze wsparcia specjalistów.
