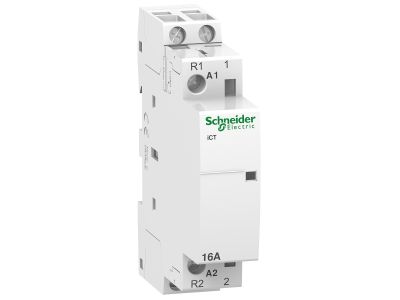

Stycznik modułowy ICT50 16A 230-240V 1NO+1NC, Acti 9 | A9C22715 Schneider Electric

Opis i Kluczowe Cechy

Stycznik modułowy ICT50 z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o najwyższej niezawodności w systemach automatyki budynkowej. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 16 A, co pozwala na bezpieczne i efektywne zarządzanie odbiornikami o średniej mocy. Wyposażenie w konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) zapewnia elastyczność w projektowaniu układów sterowania, umożliwiając jednoczesne załączanie i rozłączanie niezależnych obwodów.

Napięcie sterujące cewki mieści się w zakresie 230-240 V AC, co jest standardem w europejskich sieciach elektroenergetycznych, eliminując potrzebę stosowania dodatkowych transformatorów. Dzięki kompaktowej obudowie modułowej, stycznik zajmuje minimalną przestrzeń w rozdzielnicy, zachowując przy tym wysoką trwałość mechaniczną i elektryczną, co przekłada się na długie lata bezawaryjnej pracy nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 61095, która określa parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Posiada również certyfikację CE oraz znaki jakości potwierdzające wysoką odporność na przepięcia oraz odpowiednią izolację elektryczną, co jest kluczowe dla ochrony mienia i zdrowia użytkowników końcowych.

Zastosowanie

Stycznik ICT50 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest zdalne zarządzanie energią. Idealnie sprawdza się w następujących obszarach:

• Oświetlenie: Sterowanie rozbudowanymi systemami oświetlenia zewnętrznego i wewnętrznego w budynkach komercyjnych i mieszkalnych.
• Ogrzewanie i Klimatyzacja: Zarządzanie pracą grzejników elektrycznych, pieców akumulacyjnych oraz systemów wentylacji mechanicznej.
• Automatyka domowa: Sterowanie napędami żaluzji, rolet oraz podgrzewaczami wody użytkowej.
• Zarządzanie energią: Realizacja funkcji zrzutu obciążeń w obwodach niepriorytetowych, co pozwala na optymalizację zużycia energii i zapobieganie przeciążeniom instalacji.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody zasilające i sterujące należy odizolować na odpowiednią długość i dokręcić w zaciskach z momentem zalecanym przez producenta, aby uniknąć przegrzewania się styków. W przypadku montażu kilku urządzeń obok siebie, zaleca się stosowanie odstępników wentylacyjnych (np. moduł 9mm), szczególnie jeśli stycznik pracuje w trybie ciągłym, co zapewni optymalne odprowadzanie ciepła i przedłuży żywotność cewki.

FAQ

• Czy stycznik ICT50 generuje duży hałas podczas pracy? Urządzenia z serii Acti9 są zaprojektowane tak, aby minimalizować emisję dźwięku, jednak w miejscach wymagających absolutnej ciszy (np. sypialnie) zaleca się stosowanie wersji o obniżonym poziomie hałasu.
• Czy mogę sterować tym stycznikiem za pomocą programatora czasowego? Tak, cewka stycznika przystosowana do napięcia 230V idealnie współpracuje z zegarami sterującymi, czujnikami ruchu oraz sterownikami PLC.
• Jaka jest różnica między stykiem NO a NC? Styk NO (normalnie otwarty) zamyka obwód po podaniu napięcia na cewkę, natomiast styk NC (normalnie zamknięty) otwiera obwód w tym samym momencie.
