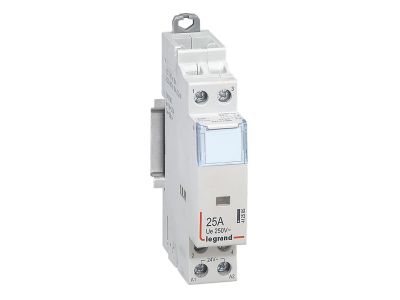

Stycznik modułowy SM 425 25A 24V 2NO | 412505 Legrand

Opis i Kluczowe Cechy

Stycznik modułowy Legrand z serii SM 400 o numerze katalogowym 412505 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych instalacjach elektrotechnicznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu. Wyposażone jest w dwa styki zwierne (2NO), które zapewniają niezawodne zamykanie obwodów wykonawczych w momencie podania napięcia na cewkę. Napięcie sterujące cewki wynosi 24 V AC, co czyni ten model idealnym rozwiązaniem dla systemów automatyki budynkowej i przemysłowej, gdzie wykorzystuje się bezpieczne napięcia sterownicze. Kompaktowa obudowa o szerokości zaledwie 17,5 mm (1 moduł w rozdzielnicy) pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe w gęsto upakowanych szafach sterowniczych.

• Prąd znamionowy 25 A: Umożliwia obsługę szerokiego spektrum odbiorników energii.
• Konfiguracja styków 2NO: Dwa niezależne tory prądowe zwierne dla precyzyjnego sterowania.
• Napięcie cewki 24 V~: Bezpieczne sterowanie prądem przemiennym.
• Kompaktowa budowa: Szerokość 1 modułu (17,5 mm) optymalizuje przestrzeń w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą IEC/EN 61095. Norma ta określa rygorystyczne wymagania dla elektromechanicznych styczników do zastosowań domowych i podobnych, gwarantując wysoką trwałość mechaniczną oraz elektryczną urządzenia. Dzięki certyfikacji Legrand, instalatorzy mają pewność, że komponent spełnia najwyższe standardy bezpieczeństwa pożarowego i operacyjnego, co jest niezbędne przy odbiorach technicznych instalacji B2B.

Zastosowanie

Stycznik SM 425 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest dedykowany do załączania obwodów oświetleniowych (w tym systemów LED o wysokim prądzie rozruchowym), sterowania ogrzewaniem elektrycznym, wentylacją oraz niewielkimi silnikami jednofazowymi. Dzięki cewce na 24 V AC, doskonale integruje się z systemami inteligentnego domu, sterownikami PLC oraz układami bezpieczeństwa, gdzie separacja galwaniczna i niskie napięcie sterujące są priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie TH35 (DIN). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Przewody o odpowiednim przekroju, dostosowanym do prądu 25 A, należy wprowadzić do zacisków i dokręcić z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków. Ze względu na emisję ciepła podczas długotrwałej pracy cewki, zaleca się stosowanie elementów dystansowych przy montażu kilku styczników obok siebie w celu zapewnienia optymalnej cyrkulacji powietrza wewnątrz rozdzielnicy.

FAQ

• Czy stycznik posiada manipulator do sterowania ręcznego? Prezentowany model 412505 jest wersją standardową bez manipulatora zewnętrznego na przednim panelu.
• Jakie jest napięcie sterowania tego modelu? Cewka tego stycznika jest przystosowana do pracy z napięciem 24 V prądu przemiennego (AC).
• Czy można go stosować do oświetlenia LED? Tak, prąd znamionowy 25 A pozwala na obsługę grup opraw LED, jednak należy zawsze uwzględnić prądy udarowe zasilaczy impulsowych.
