Jaki wybrać ogranicznik przepięć – iskiernikowy czy warystorowy?

Jaki wybrać ogranicznik przepięć – iskiernikowy czy warystorowy? To kluczowy krok w zapewnieniu bezpieczeństwa Twojej instalacji elektrycznej i ochronie cennego sprzętu przed uszkodzeniami. Przepięcia, wywołane m.in. przez wyładowania atmosferyczne czy zwarcia, mogą prowadzić do poważnych awarii i strat finansowych. Na rynku dostępne są dwa podstawowe typy ograniczników – iskiernikowe i warystorowe – które różnią się sposobem działania i zastosowaniem. Coraz częściej jednak najlepszym rozwiązaniem stają się ograniczniki hybrydowe, łączące zalety obu technologii, zapewniając optymalną ochronę dostosowaną do indywidualnych potrzeb instalacji.

Budowa i zasada działania ogranicznika iskiernikowego

Ogranicznik przepięć iskiernikowy składa się z dwóch elektrod oddzielonych szczeliną powietrzną lub gazem. Przy normalnym napięciu urządzenie pozostaje nieaktywne. Gdy napięcie przekroczy wartość progową, między elektrodami powstaje łuk elektryczny, który kieruje prąd udarowy bezpośrednio do uziemienia. Po ustąpieniu przepięcia łuk gaśnie, a obwód wraca do normalnej pracy. Iskierniki odznaczają się bardzo dużą zdolnością odprowadzania prądu i dużo rzadziej ulegają degradacji przy wielokrotnych wyładowaniach.

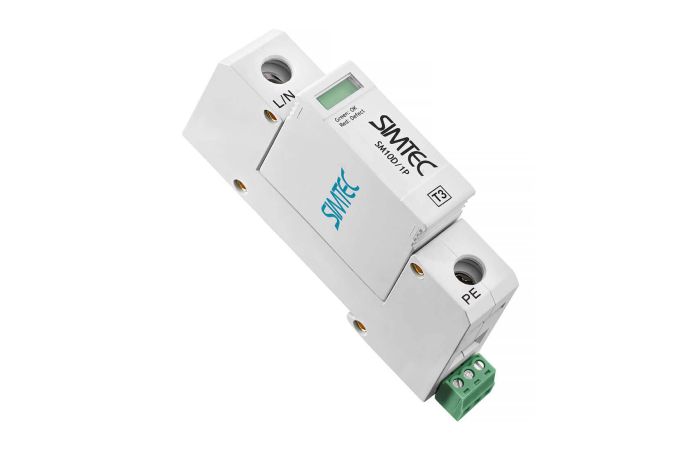

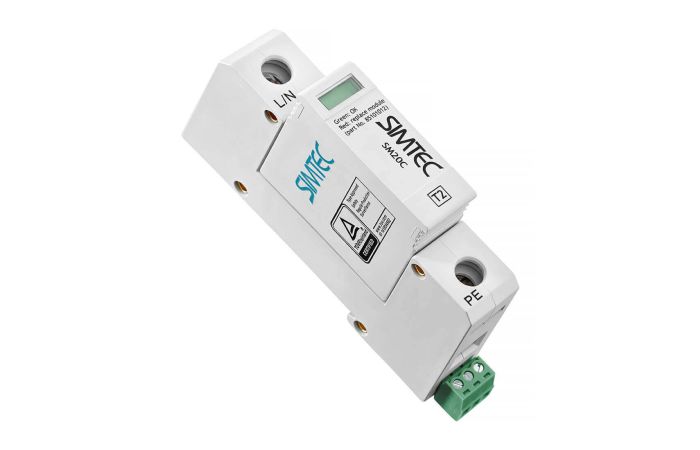

Jak działa ogranicznik przepięć warystorowy?

Ogranicznik przepięć warystorowy wykorzystuje tlenkowy element metalowy (MOV – Metal Oxide Varistor). Przy normalnym napięciu rezystancja warystora osiąga setki megaomów, więc praktycznie nie pobiera prądu. W chwili przepięcia rezystancja spada do ułamków oma, a energia rozprasza się w postaci ciepła wewnątrz elementu. Warystory charakteryzują się bardzo krótkim czasem reakcji – zwykle poniżej 1 ns – dzięki czemu należą do najszybszych elementów ochrony przeciwprzepięciowej stosowanych w ogranicznikach typu 2.

Jaki wybrać ogranicznik przepięć – iskiernikowy czy warystorowy?

Jaki wybrać ogranicznik przepięć – iskiernikowy czy warystorowy? Ogranicznik przepięć iskiernikowy montuje się przede wszystkim w strefie LPZ 0-1 (wejście zasilania do budynku, główna rozdzielnica). Tam oczekuje się bezpośrednich lub częściowych prądów piorunowych. Warystorowy ogranicznik przepięć stosuje się w strefach LPZ 1-2 i LPZ 2-3, czyli w rozdzielnicach piętrowych i bezpośrednio przed wrażliwymi urządzeniami. Najlepsze efekty daje kombinacja obu typów w układzie kaskadowym.

• Iskiernikowy
  • Bardzo duża zdolność udarowa
  • Minimalna degradacji przy wielokrotnych wyładowaniach
  • Brak prądu upływowego
  • Wolniejszy czas reakcji
  • Wyższe napięcie resztkowe (2-4 kV)
• Warystorowy
  • Ekstremalnie szybka reakcja (<1 ns)
  • Niskie napięcie ograniczające (0,8-1,8 kV)
  • Kompaktowe wymiary
  • Stopniowa degradacja – wymaga wymiany po kilku latach lub dużych wyładowaniach
  • Możliwość termicznego ucieczkowego przy przekroczeniu parametrów

Pełny asortyment ograniczników klasy B, B+C, C i D oferuje nasza hurtownia elektryczna.

Podsumowanie – który ogranicznik przepięć wybrać?

Nie istnieje uniwersalnie najlepszy ogranicznik. Jaki wybrać ogranicznik przepięć – iskiernikowy czy warystorowy? Decyzję podejmij na podstawie analizy ryzyka obiektu i stref ochrony. W większości budynków mieszkalnych i małych firm wystarczy trójstopniowa ochrona: iskiernikowy typ 1 (lub hybrydowy B+C) na wejściu + warystorowy typ 2 w rozdzielnicy głównej + typ 3 przy odbiornikach. Taki zestaw zapewnia bezpieczeństwo i długoletnią pracę instalacji.
