Opis i Kluczowe Cechy

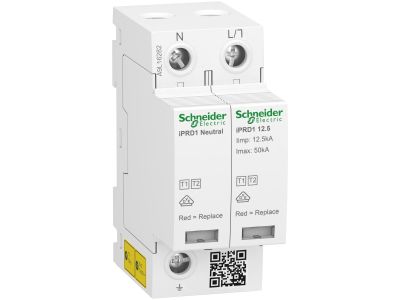

Ogranicznik przepięć Acti9 iPRD1 12.5r (A9L16282) to zaawansowane rozwiązanie klasy T1+T2 (Typ 1+2), zaprojektowane przez firmę Schneider Electric do kompleksowej ochrony instalacji elektrycznych 1P+N. Urządzenie to stanowi pierwszą linię obrony w budynkach mieszkalnych oraz małych obiektach komercyjnych, skutecznie niwelując skutki bezpośrednich i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych. Dzięki maksymalnemu prądowi rozładowania Imax wynoszącemu 50 kA oraz znamionowemu prądowi rozładowania In na poziomie 20 kA, ogranicznik gwarantuje najwyższy stopień bezpieczeństwa aparatury modułowej.

• Zintegrowana ochrona: Urządzenie posiada wbudowany odłącznik bezpieczeństwa, co eliminuje konieczność stosowania dodatkowych zabezpieczeń w określonych konfiguracjach.
• Zdalna sygnalizacja: Wyposażenie w styk pomocniczy pozwala na zdalne raportowanie stanu urządzenia i wysyłanie komunikatu o konieczności wymiany wkładki.
• Wymienne wkładki: Konstrukcja umożliwia błyskawiczną wymianę uszkodzonych modułów bez konieczności demontażu całego aparatu z szyny DIN.
• Wysoka wytrzymałość: Zdolność wyłączania w połączeniu z wyłącznikiem NSXm H TM80D osiąga imponujący poziom 70 kA.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy EN 61643-11:2012 oraz IEC 61643-11:2011, co potwierdza jego skuteczność w ograniczaniu napięciowych udarów przejściowych. Poziom ochrony napięciowej Up wynosi 1,5 kV, co jest wartością optymalną dla ochrony czułych urządzeń elektronicznych zasilanych napięciem 230V AC.

Zastosowanie

Ogranicznik iPRD1 12.5r jest dedykowany do montażu w rozdzielnicach głównych (wejściowych) w miejscach o wysokim poziomie ryzyka wyładowań. Jest w pełni kompatybilny z systemami uziemienia TT oraz TN-S. Dzięki szerokości wynoszącej 36 mm (co odpowiada 4 modułom o skoku 9 mm), idealnie wpasowuje się w standardowe szyny DIN w nowoczesnych rozdzielnicach modułowych. Maksymalne ciągłe napięcie robocze Uc wynosi 350V AC w trybie różnicowym (L-N) oraz 255V AC w trybie wspólnym (N-PE), co zapewnia stabilną pracę nawet przy wahaniach parametrów sieci.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm. Ze względu na stopień ochrony IP20, aparat przeznaczony jest do pracy wewnątrz obudów modułowych (gdzie po zamknięciu maskownicy uzyskuje stopień ochrony IP40). Podczas instalacji należy zwrócić uwagę na moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i zminimalizować rezystancję przejścia. Urządzenie jest wstępnie okablowane, co znacząco skraca czas prefabrykacji rozdzielnicy. Zakres temperatur roboczych od -25°C do +60°C pozwala na niezawodną pracę w zróżnicowanych warunkach środowiskowych.

FAQ

• Czy ten ogranicznik wymaga dodatkowego dobezpieczenia? Urządzenie jest automatycznie chronione przez wbudowany mechanizm, jednak w specyficznych układach sieciowych zaleca się współpracę z dedykowanym wyłącznikiem, np. NSXm, dla uzyskania maksymalnej zdolności wyłączania 70 kA.
• Jak sprawdzić, czy wkładka wymaga wymiany? Ogranicznik posiada optyczny wskaźnik na czole obudowy oraz styk do zdalnej sygnalizacji, który informuje o konieczności serwisu.
• Czy można go stosować w sieciach TN-C? Model ten jest dedykowany do układów 1P+N (TT/TN-S). Dla sieci TN-C należy dobrać odpowiedni wariant dedykowany do tego systemu uziemienia.
