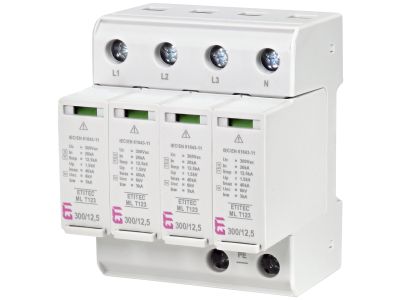

Ogranicznik przepięć T1, T2, T3 (B, C, D) ETITEC ML T123 300/12,5 4+0 | 002440667 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC ML T123 300/12,5 4+0 to zaawansowane urządzenie ochronne od renomowanego producenta ETI, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji niskiego napięcia. Jest to rozwiązanie hybrydowe, łączące w sobie funkcjonalność Typu 1, Typu 2 oraz Typu 3 (dawniej klasy B, C i D). Dzięki tak szerokiemu spektrum działania, aparat ten skutecznie eliminuje skutki bezpośrednich wyładowań atmosferycznych, przepięć indukowanych oraz przepięć łączeniowych, które mogą uszkodzić czułą elektronikę.

• Konfiguracja 4+0: Urządzenie posiada cztery moduły warystorowe, co pozwala na pełną ochronę w układach sieciowych TNC-S oraz TN-S.
• Wysoka zdolność odprowadzania prądu: Parametr 12,5 kA na biegun (dla impulsu 10/350 µs) gwarantuje wytrzymałość na ekstremalne obciążenia energetyczne.
• Modułowa konstrukcja: System wymiennych wkładek pozwala na błyskawiczną konserwację i wymianę uszkodzonego elementu bez konieczności rozłączania przewodów od podstawy zamontowanej na szynie DIN.
• Optyczna sygnalizacja stanu: Wyraźny wskaźnik na czole urządzenia informuje o sprawności (kolor zielony) lub konieczności wymiany (kolor czerwony/brak zielonego).
• Napięcie trwałej pracy Uc: Wartość 300V zapewnia stabilną pracę nawet w sieciach o podwyższonym napięciu roboczym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych. Ogranicznik spełnia wymagania dyrektywy RoHS, co oznacza wyeliminowanie substancji niebezpiecznych w procesie produkcji. Konstrukcja jest w pełni zgodna z normami dotyczącymi aparatury modułowej do ochrony przeciwprzepięciowej, co gwarantuje kompatybilność z nowoczesnymi systemami rozdzielczymi.

Zastosowanie

ETITEC ML T123 300/12,5 4+0 znajduje zastosowanie przede wszystkim w rozdzielnicach głównych obiektów budowlanych. Jest idealnym wyborem dla budynków wyposażonych w zewnętrzną instalację odgromową lub zasilanych z linii napowietrznych. Dzięki zintegrowaniu trzech stopni ochrony w jednym aparacie, doskonale sprawdza się w miejscach o ograniczonej przestrzeni w rozdzielnicy, gdzie wymagana jest ochrona zarówno infrastruktury energetycznej, jak i końcowych urządzeń elektronicznych (serwery, sterowniki PLC, systemy Smart Home).

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH-35 (szyna DIN). Aby zapewnić maksymalną skuteczność ochrony, należy zwrócić uwagę na następujące aspekty:

• Długość przewodów: Przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze (optymalnie poniżej 0,5 metra), aby zminimalizować indukcję napięcia na pętli połączeniowej.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju, dostosowanym do prądów udarowych, co zapewnia niską impedancję drogi odprowadzania prądu do ziemi.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy przepływie dużych prądów.
• Koordynacja: Dzięki charakterystyce T123, urządzenie nie wymaga dodatkowych dławików odsprzęgających przy współpracy z innymi ogranicznikami wewnątrz tej samej instalacji.

FAQ

1. Czy po zadziałaniu ogranicznika muszę wymieniać całe urządzenie?
Nie, dzięki modułowej budowie wystarczy wymienić tylko uszkodzoną wkładkę warystorową, której stan sygnalizowany jest kolorem czerwonym w okienku kontrolnym.

2. Czy ten model posiada styki zdalnej sygnalizacji?
Prezentowany model 2440667 to wersja standardowa. Styki zdalnej sygnalizacji (RC) występują w dedykowanych wersjach tego typoszeregu.

3. Czy ogranicznik ETITEC ML T123 chroni przed bezpośrednim uderzeniem pioruna?
Tak, jako ogranicznik Typu 1 (klasy B) jest on zaprojektowany do odprowadzania części prądu piorunowego o kształcie fali 10/350 µs.
