Ogranicznik przepięć warystorowy Simitec SM20C/1-275 | 85101000 Simet

Opis i Kluczowe Cechy

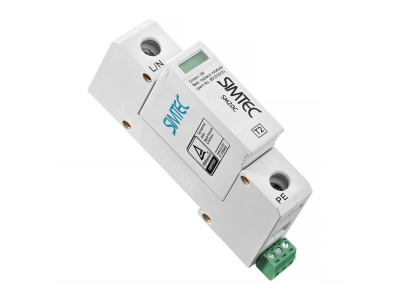

Ogranicznik przepięć Simitec SM20C/1-275 to profesjonalne urządzenie ochronne zaprojektowane przez renomowanego producenta SIMET. Jest to warystorowy ogranicznik przepięć typu 2 (dawniej klasa C), który stanowi fundament ochrony przeciwprzepięciowej w nowoczesnych instalacjach elektrycznych. Urządzenie zostało wykonane w konstrukcji jednobiegunowej, co pozwala na precyzyjne zabezpieczenie konkretnych linii zasilających przed skutkami przepięć łączeniowych oraz indukowanych wyładowań atmosferycznych.

• Technologia Warystorowa: Zastosowanie wysokiej jakości warystorów zapewnia błyskawiczny czas reakcji na pojawiające się przepięcie, co skutecznie ogranicza napięcie do poziomu bezpiecznego dla odbiorników końcowych.
• Klasa Ochrony Typ 2 (C): Dedykowany do montażu w rozdzielnicach piętrowych lub głównych jako drugi stopień ochrony, redukujący energię przepięć, które przeszły przez pierwszy stopień ochrony lub powstały wewnątrz sieci.
• Napięcie znamionowe: Maksymalne napięcie pracy trwałej Uc wynosi 275V AC, co gwarantuje stabilną pracę w standardowych sieciach niskiego napięcia przy zachowaniu odpowiedniego marginesu bezpieczeństwa.
• Modułowa Budowa: Standardowa szerokość modułu pozwala na łatwą integrację w każdej nowoczesnej rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej i ochrony przeciwprzepięciowej. Ogranicznik Simitec SM20C/1-275 spełnia wymagania normy PN-EN 61643-11, co potwierdza jego zdolność do bezpiecznego odprowadzania prądów udarowych i gwarantuje wysoką jakość wykonania komponentów wewnętrznych. Posiadanie odpowiednich certyfikatów jest kluczowe dla odbiorów technicznych instalacji oraz zapewnia długofalową niezawodność systemu ochrony.

Zastosowanie

Ogranicznik SM20C/1-275 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz przemysłowego. Jako urządzenie jednobiegunowe, idealnie nadaje się do:

• Zabezpieczania instalacji jednofazowych w mieszkaniach i domach jednorodzinnych.
• Tworzenia układów wielofazowych poprzez zestawienie kilku modułów w rozdzielnicach trójfazowych.
• Ochrony czułych urządzeń elektronicznych, systemów automatyki budynkowej oraz sprzętu AGD/RTV przed skutkami przepięć w sieci zasilającej.
• Stosowania w układach sieci TN-S oraz innych konfiguracjach wymagających ochrony poszczególnych przewodów fazowych lub neutralnych.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla skutecznego działania ochrony przeciwprzepięciowej. Podczas instalacji ogranicznika Simitec SM20C/1-275 należy przestrzegać następujących zasad:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie montażowej TH35 (DIN).
• Długość przewodów: Zgodnie z zasadą kaskadowości, przewody łączące ogranicznik z szyną uziemiającą powinny być jak najkrótsze (optymalnie poniżej 0,5 metra), aby zminimalizować impedancję pętli uziemiającej.
• Moment dokręcania: Należy zwrócić szczególną uwagę na siłę dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy przepływie prądów udarowych.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądów wyładowczych, zazwyczaj od 6 mm² do 25 mm² dla przewodów ochronnych.

FAQ

1. Czy ogranicznik SM20C/1-275 wymaga dobezpieczenia?
Tak, w przypadku gdy bezpiecznik główny w instalacji przekracza wartość określoną przez producenta w dokumentacji technicznej, należy zastosować odpowiednie dobezpieczenie szeregowe (np. bezpieczniki topikowe gG).

2. Jak sprawdzić, czy urządzenie jest sprawne?
Ogranicznik posiada wizualny wskaźnik stanu na czole obudowy. Kolor zielony oznacza pełną gotowość do pracy, natomiast kolor czerwony sygnalizuje uszkodzenie warystora i konieczność niezwłocznej wymiany modułu.

3. Czy ten model chroni przed bezpośrednim uderzeniem pioruna w budynek?
Ogranicznik typu 2 (klasa C) służy do ochrony przed przepięciami indukowanymi oraz łączeniowymi. W przypadku ryzyka bezpośredniego wyładowania w obiekt, należy zastosować ochronę kombinowaną typu 1+2 (B+C).
