Jak działa stycznik modułowy?
Jak działa stycznik modułowy? W praktyce odpowiedź nie sprowadza się wyłącznie do definicji. Musisz zrozumieć mechanizm pracy, parametry techniczne oraz realne zastosowania. Poniżej znajdziesz konkretne wyjaśnienie, dzięki któremu świadomie dobierzesz rozwiązanie do swojej instalacji.
Jak działa stycznik modułowy – budowa i zasada działania krok po kroku
Zanim przejdziesz do doboru urządzenia, warto wiedzieć, jak działa stycznik modułowy w ujęciu technicznym. To elektromagnetyczny łącznik instalacyjny montowany w rozdzielnicy, najczęściej na standardowej szynie TH35 (DIN), który umożliwia zdalne załączanie i rozłączanie obwodów o większym prądzie.
Kluczowe elementy konstrukcji to:
-
cewka sterująca (zasilana napięciem np. 230 V AC lub 24 V AC / 24 V DC - zgodnie z wersją cewki),
-
rdzeń elektromagnesu,
-
styki główne (robocze),
-
styki pomocnicze (sygnalizacyjne lub sterujące).
W momencie podania napięcia na cewkę powstaje pole magnetyczne, które przyciąga kotwicę. Ta z kolei powoduje zmianę położenia styków – zamknięcie (NO) lub otwarcie (NC) obwodu. Gdy napięcie zanika, sprężyna powrotna przywraca styki do pozycji spoczynkowej.
Dzięki temu mechanizmowi niewielki sygnał sterujący kontroluje obwód o znacznie większym prądzie roboczym. Właśnie tak w praktyce stycznik modułowy oddziela obwód sterowania od obwodu mocy, zwiększając bezpieczeństwo i trwałość instalacji.
Warto podkreślić, że stycznik modułowy nie jest urządzeniem zabezpieczającym. Nie chroni samodzielnie przed zwarciem ani przeciążeniem. W instalacji musi współpracować z odpowiednio dobranym wyłącznikiem nadprądowym, a w przypadku silników – z zabezpieczeniem przeciążeniowym lub wyłącznikiem silnikowym.
Hurtownia elektryczna Kaczmarek Electric w kategorii aparatura modułowa proponuje rozwiązania jedno- i wielobiegunowe, z różnymi konfiguracjami styków, przystosowane do pracy w instalacjach mieszkaniowych i przemysłowych.
Polecane dla Ciebie
-

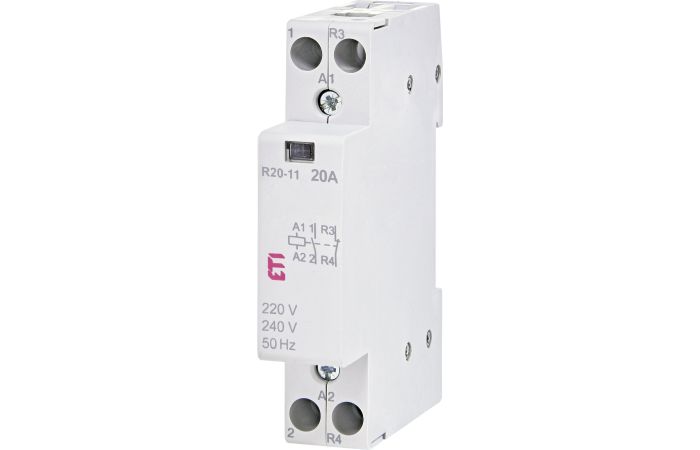

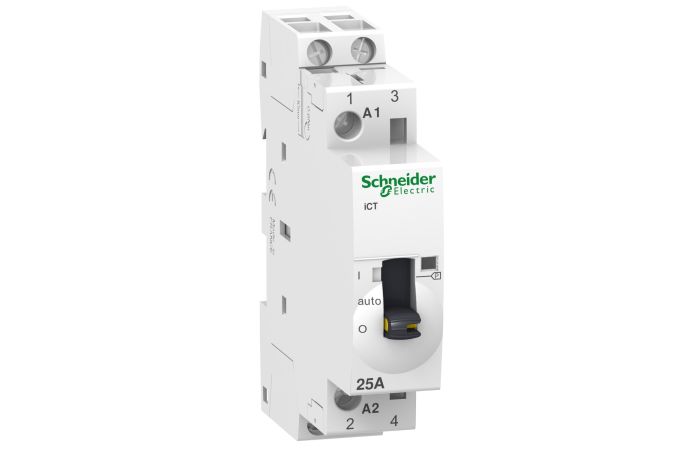

Kod 1037180 -
Kod 1037193 -
Kod 1037202 -
Kod 1037184
Zastosowanie stycznika modułowego w domu i w przemyśle
W budownictwie mieszkaniowym styczniki modułowe stosuje się do sterowania oświetleniem, ogrzewaniem elektrycznym, bojlerem, grzałką, taryfą nocną lub wybranymi obwodami wspierającymi pracę pompy ciepła. W przemyśle obsługują obwody silnikowe, wentylację oraz systemy HVAC.
Schemat działania jest prosty:
-
do zacisków cewki doprowadzasz napięcie sterujące,
-
do styków głównych podłączasz tor mocy zasilający odbiornik,
-
zabezpieczenie nadprądowe znajduje się przed stycznikiem.
Jak działa stycznik modułowy w instalacji w praktyce? Po otrzymaniu sygnału z zegara sterującego, regulatora temperatury lub systemu automatyki budynkowej aparat zamyka tor mocy i uruchamia urządzenie.
W porównaniu z przekaźnikiem instalacyjnym stycznik ma większą zdolność łączeniową, wyższy prąd znamionowy i większą trwałość mechaniczną. Jest przystosowany do pracy w kategoriach AC-1 (obciążenia rezystancyjne) oraz w przypadku zastosowań instalacyjnych – AC-7a/AC-7b (zależnie od typu obciążenia). Dlatego przy większych mocach i częstych cyklach pracy jest rozwiązaniem bezpieczniejszym.
Jak działa stycznik modułowy w instalacji – parametry, które musisz znać
Aby właściwie ocenić, jak działa stycznik modułowy w konkretnym projekcie, przeanalizuj jego parametry techniczne.
Najważniejsze to:
-
napięcie cewki dopasowane do toru sterowania,
-
prąd znamionowy toru głównego (np. 16–63 A),
-
kategoria użytkowania (AC-1, AC-7a, AC-7b),
-
liczba i konfiguracja styków,
-
trwałość mechaniczna i elektryczna.
Prąd znamionowy określa maksymalne obciążenie, jakie stycznik może bezpiecznie przełączać. Kategoria użytkowania informuje, do jakiego typu odbiorników jest przeznaczony. W praktyce to jak działa stycznik modułowy zależy właśnie od tych parametrów – źle dobrane urządzenie może pracować niestabilnie lub szybciej się zużywać.
Działanie stycznika modułowego a bezpieczeństwo i trwałość instalacji
Poprawnie dobrany aparat wpływa bezpośrednio na bezpieczeństwo instalacji. To, jak działa stycznik modułowy, przekłada się na stabilność pracy odbiorników oraz ograniczenie ryzyka przegrzewania przewodów.
Najczęstsze błędy montażowe to:
-
niewłaściwe napięcie cewki,
-
zbyt niski prąd znamionowy,
-
brak współpracy z odpowiednim zabezpieczeniem,
-
nieprawidłowe podłączenie torów mocy.
W intensywnie eksploatowanych instalacjach istotna jest również częstotliwość łączeń oraz deklarowana przez producenta trwałość mechaniczna.
Świadome zrozumienie, jak działa stycznik modułowy, pozwala nie tylko poprawnie zaprojektować instalację, ale przede wszystkim zapewnić jej bezpieczną i długotrwałą eksploatację.
