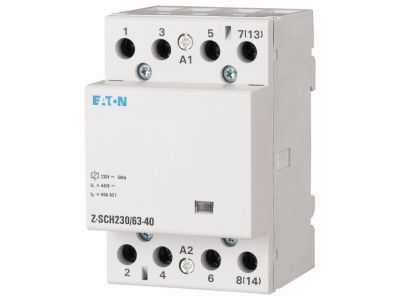

Stycznik instalacyjny 63A 4Z0R 230VAC, Z-SCH230/63-40 | 248856 Eaton

Opis i Kluczowe Cechy

Stycznik instalacyjny EATON o numerze katalogowym 248856 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w wymagających instalacjach budynkowych i przemysłowych. Model Z-SCH230/63-40 charakteryzuje się znamionowym prądem pracy wynoszącym 63A w kategorii AC1, co pozwala na bezpieczne i efektywne sterowanie odbiornikami o dużej mocy, takimi jak systemy ogrzewania elektrycznego, oświetlenie wielkopowierzchniowe czy silniki o niskim rozruchu. Urządzenie zostało wyposażone w cztery zestyki zwierne (4Z), które zapewniają pełną separację obwodów w stanie spoczynku. Cewka sterująca pracuje pod napięciem znamionowym 230V AC, co jest standardem w europejskich sieciach elektroenergetycznych, eliminując potrzebę stosowania dodatkowych transformatorów sterowniczych.

• Wysoka obciążalność: Prąd znamionowy 63A pozwala na obsługę obciążeń rezystancyjnych o znacznej mocy.
• Konfiguracja styków: Układ 4 zestyków zwiernych (4NO) umożliwia jednoczesne załączanie do czterech niezależnych torów prądowych.
• Kompaktowa budowa: Szerokość montażowa wynosząca 3 jednostki modułowe (52,5 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Standard 45mm: Wymiar czołowy zatyczki dostosowany do standardowych masek rozdzielnic modułowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w długofalowej eksploatacji. Stycznik spełnia wymagania normy IEC 61095 oraz EN 61095, które definiują parametry dla styczników instalacyjnych do zastosowań domowych i podobnych. Dodatkowo, urządzenie jest zgodne z normami przemysłowymi IEC 60947-4-1 oraz EN 60947-4-1, co potwierdza jego zdolność do pracy w trudniejszych warunkach łączeniowych. Certyfikacja VDE 0660 stanowi dodatkowe potwierdzenie jakości wykonania i bezpieczeństwa elektrycznego, co jest kluczowe dla inżynierów i inspektorów nadzoru.

Zastosowanie

Stycznik EATON Z-SCH230/63-40 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz systemach zasilania. Jest idealnym rozwiązaniem do sterowania systemami ogrzewania elektrycznego (piece akumulacyjne, maty grzejne), gdzie wymagana jest wysoka trwałość łączeniowa przy dużych prądach. W sektorze komercyjnym doskonale sprawdza się w sterowaniu oświetleniem w halach magazynowych, biurowcach oraz obiektach użyteczności publicznej. Dzięki czterem polom stykowym, może być również wykorzystywany do załączania odbiorników trójfazowych z przewodem neutralnym lub czterech niezależnych obwodów jednofazowych, co czyni go niezwykle uniwersalnym elementem aparatury modułowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35). Szerokość montażowa 3JC (52,5 mm) wymaga zarezerwowania odpowiedniej przestrzeni w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów przy prądzie 63A. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Ze względu na emisję ciepła podczas długotrwałej pracy pod pełnym obciążeniem, dobrą praktyką inżynierską jest pozostawienie odstępu wentylacyjnego (np. w postaci dystansu półmodułowego) pomiędzy stycznikiem a sąsiednimi aparatami, co znacząco wydłuża żywotność cewki i styków.

FAQ

• Czy stycznik posiada wskaźnik zadziałania? Tak, konstrukcja serii Z-SCH pozwala na optyczną weryfikację stanu pracy urządzenia na przednim panelu.
• Czy można sterować tym stycznikiem bezpośrednio z wyjścia programatora czasowego? Tak, napięcie sterownicze 230V AC jest kompatybilne z większością sterowników i programatorów dostępnych na rynku, o ile ich wyjścia posiadają odpowiednią obciążalność dla prądu rozruchowego cewki.
• Jaka jest kategoria użytkowania tego urządzenia? Główną kategorią jest AC1, co oznacza przeznaczenie do obciążeń bezindukcyjnych lub małoindukcyjnych, takich jak grzejniki czy oświetlenie żarowe.
