Ograniczniki przepięć ELKO-BIS ESPAC i ESPPV – jak dobrać SPD Typ 1, Typ 2 i Typ 3 do instalacji elektrycznej oraz PV

Czym są ograniczniki przepięć ELKO-BIS?

Ograniczniki przepięć SPD (Surge Protective Device) odpowiadają za ochronę instalacji elektrycznych oraz urządzeń elektronicznych przed skutkami przepięć atmosferycznych i łączeniowych. W praktyce zabezpieczają rozdzielnice, automatykę, falowniki PV, urządzenia IT oraz elektronikę przemysłową.

Nowoczesne instalacje elektryczne są coraz bardziej wrażliwe na przepięcia. Nawet krótkotrwały impuls może spowodować:

uszkodzenie falowników i automatyki,
awarie urządzeń elektronicznych,
przestoje produkcyjne,
utracenie danych i kosztowne naprawy.

ELKO-BIS oferuje kompletne rozwiązania ochrony przepięciowej dla instalacji AC oraz PV, obejmujące serie ESPAC oraz ESPPV.

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Serie ograniczników przepięć ELKO-BIS

Seria ESPAC dla instalacji AC

Seria ESPAC została zaprojektowana do ochrony instalacji elektrycznych prądu przemiennego niskiego napięcia.

W skład serii wchodzą:

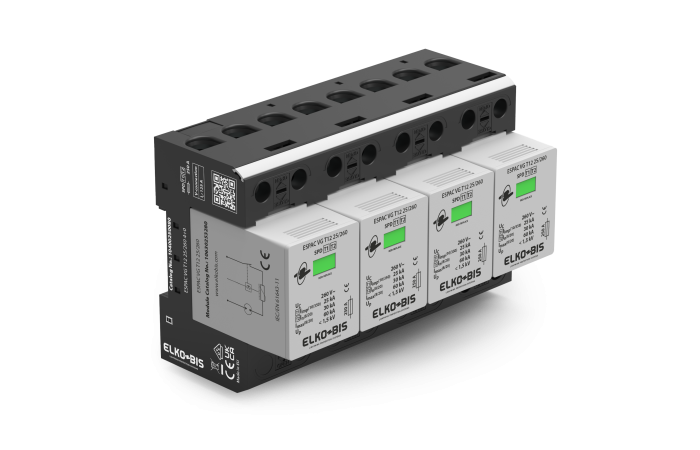

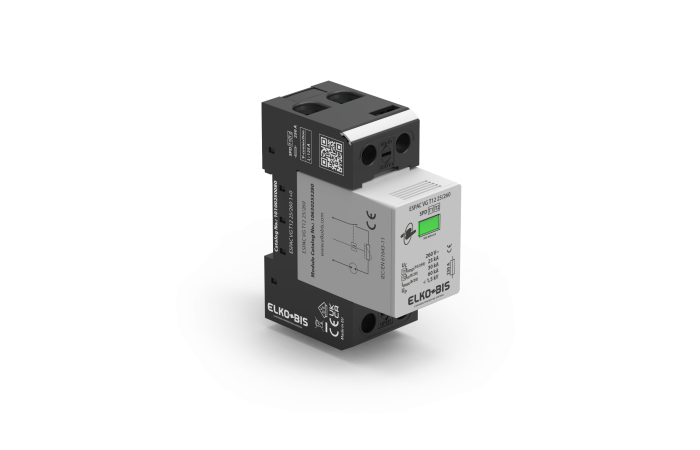

ESPAC VG T12 25/260 – Typ 1+2 25 kA do rozdzielnic głównych,

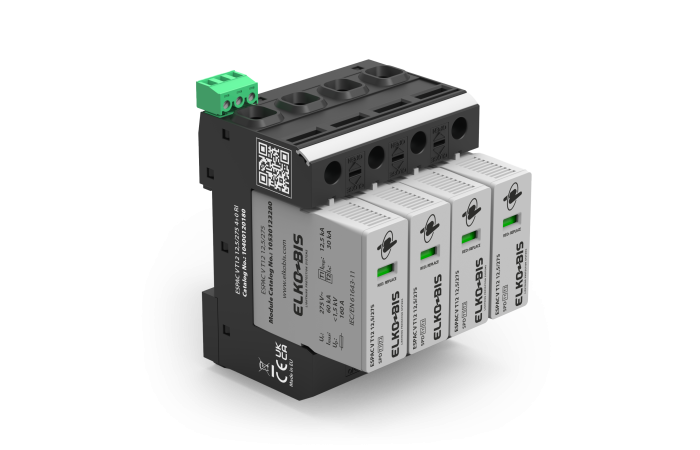

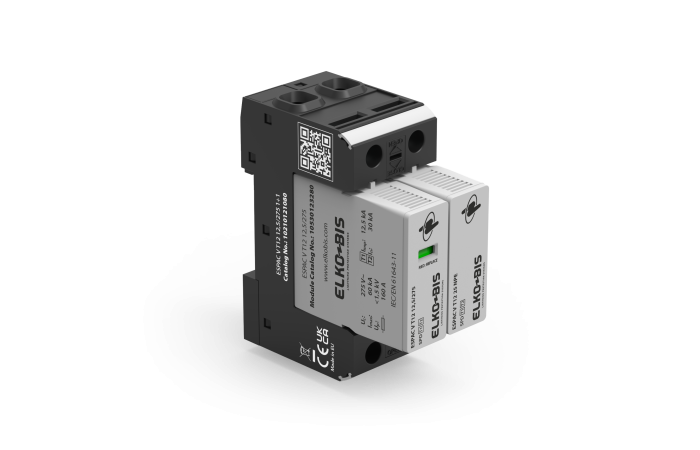

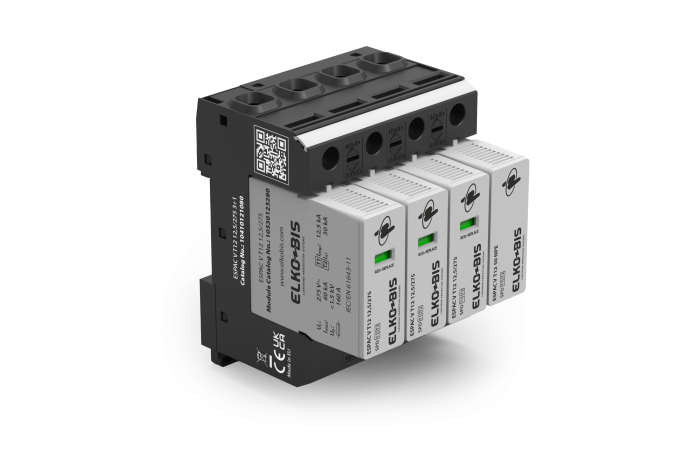

ESPAC V T12 12,5/275 – Typ 1+2 12,5 kA,

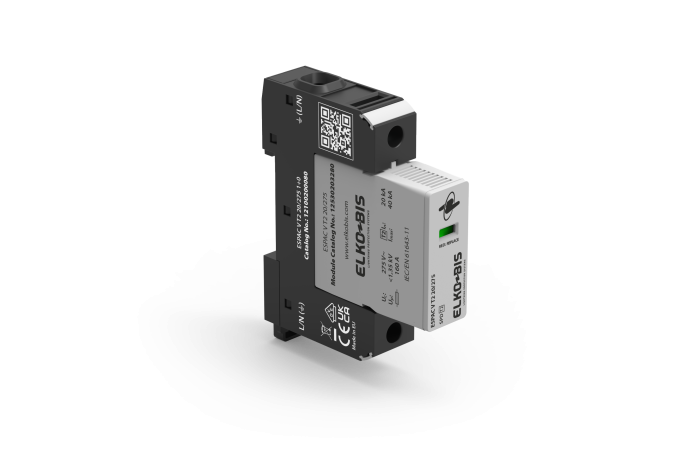

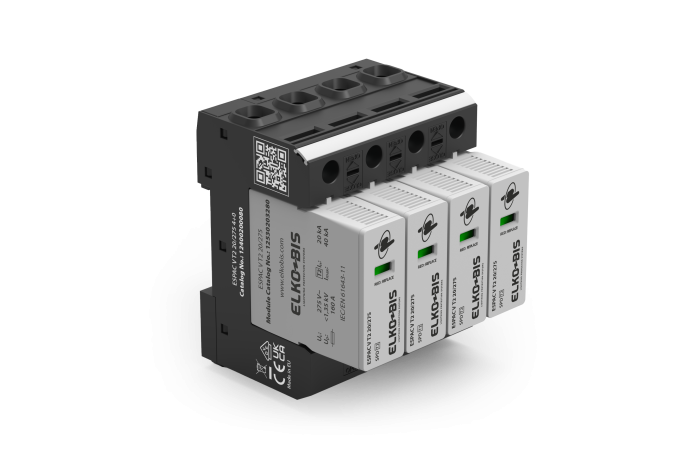

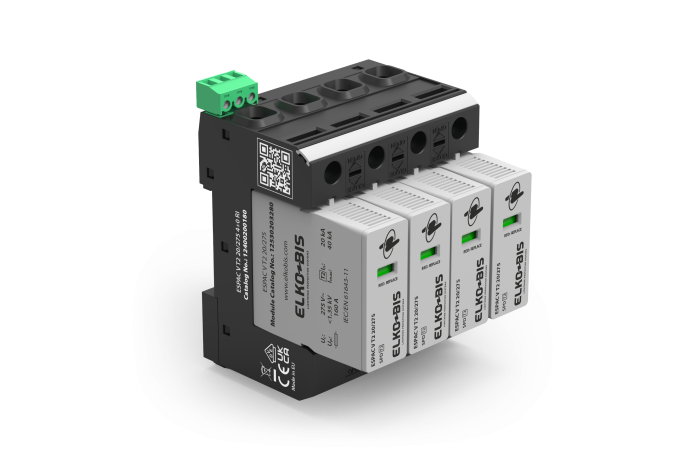

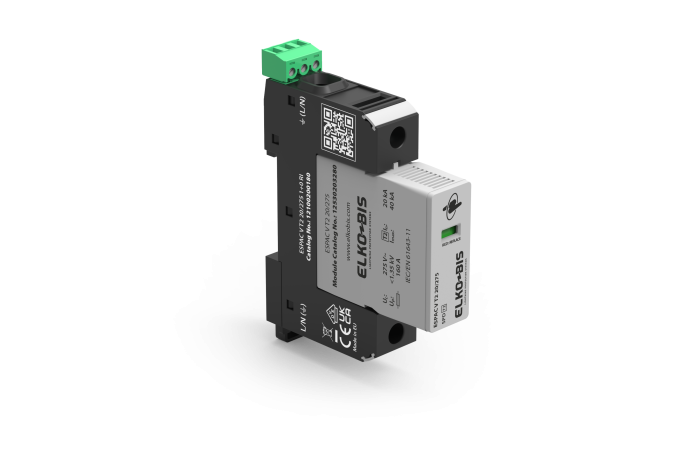

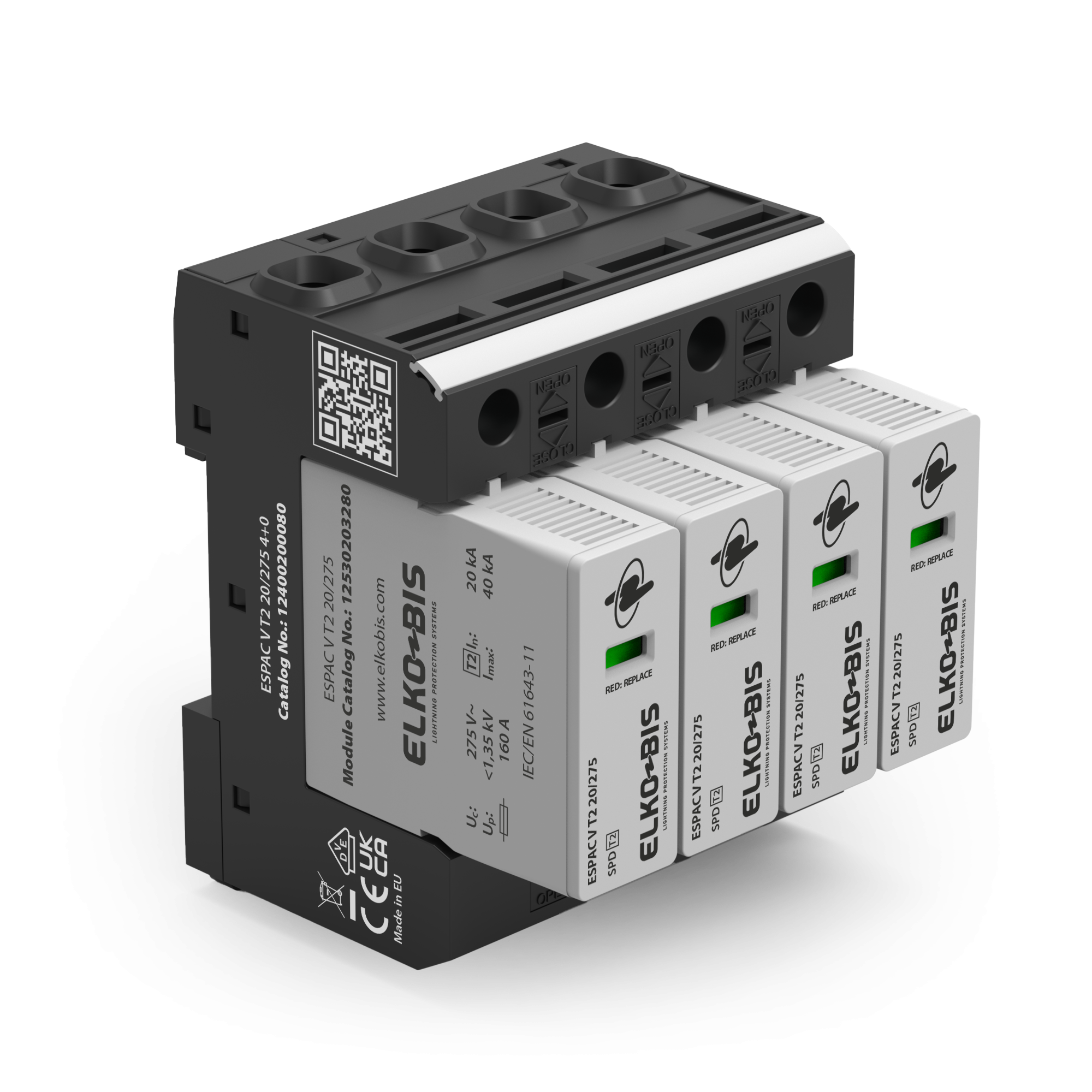

ESPAC V T2 20/275 – Typ 2 do rozdzielnic podrzędnych,
ESPAC V T3 5/275 – Typ 3 do ochrony urządzeń końcowych.

Ograniczniki ESPAC wyposażone są m.in. w:

wymienne moduły,
zabezpieczenie termiczne,
wskaźnik optyczny uszkodzenia,
styk zdalnej sygnalizacji RI.

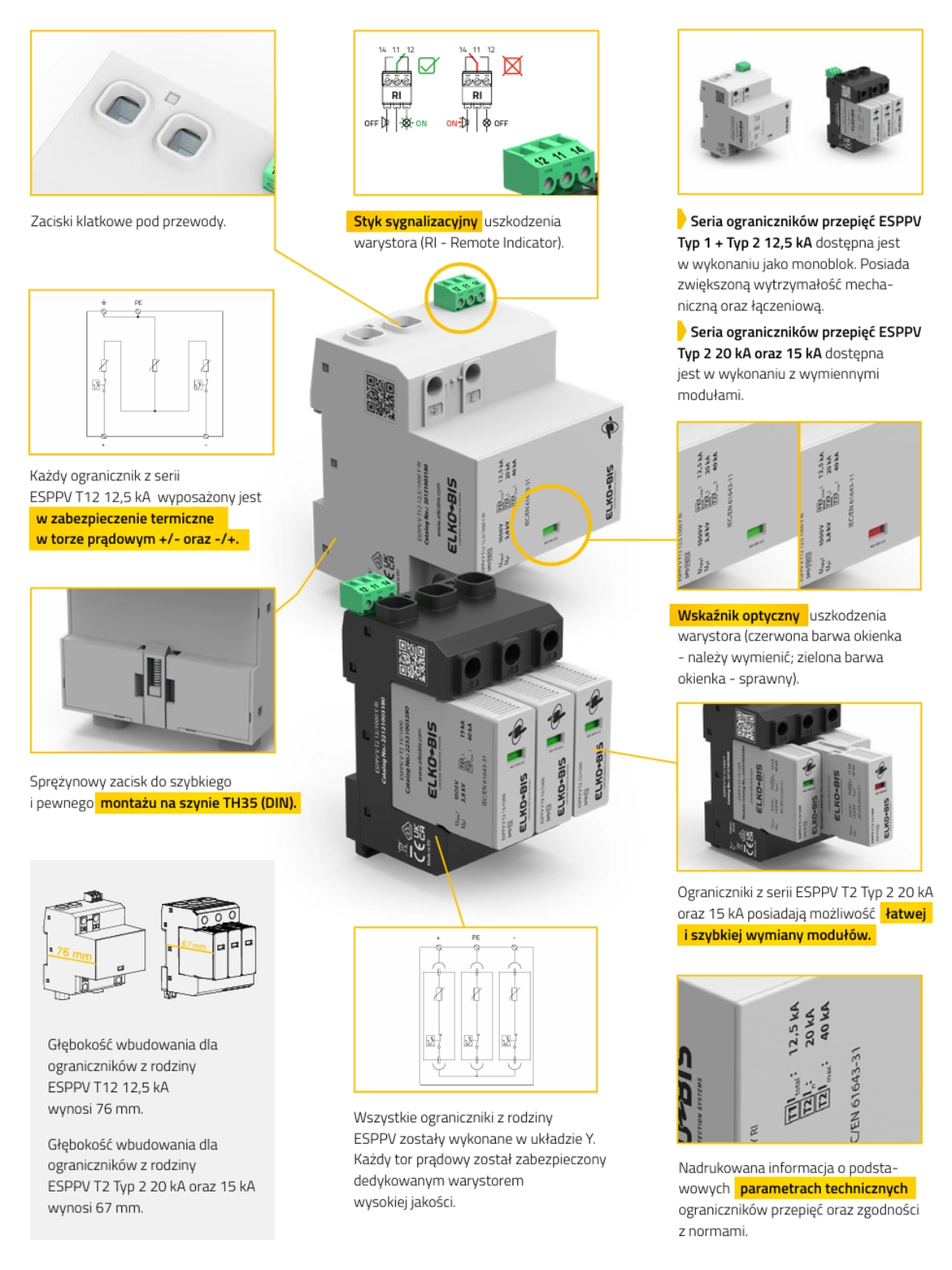

Seria ESPPV dla instalacji fotowoltaicznych

Seria ESPPV została opracowana specjalnie do ochrony instalacji fotowoltaicznych po stronie DC.

Najpopularniejsze rozwiązania:

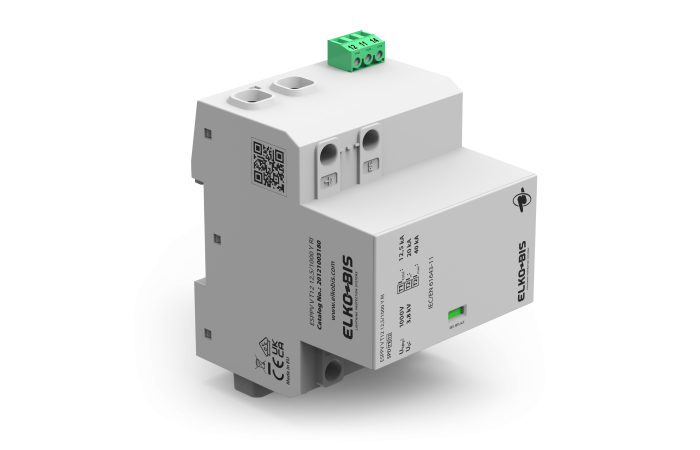

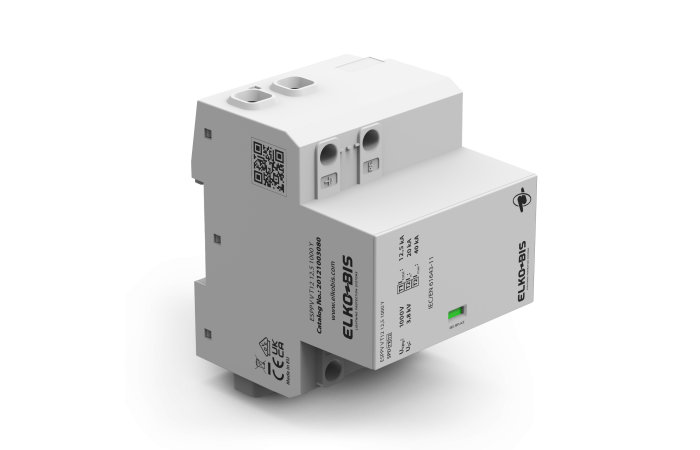

ESPPV T12 12,5 – Typ 1+2 dla instalacji PV z LPS,

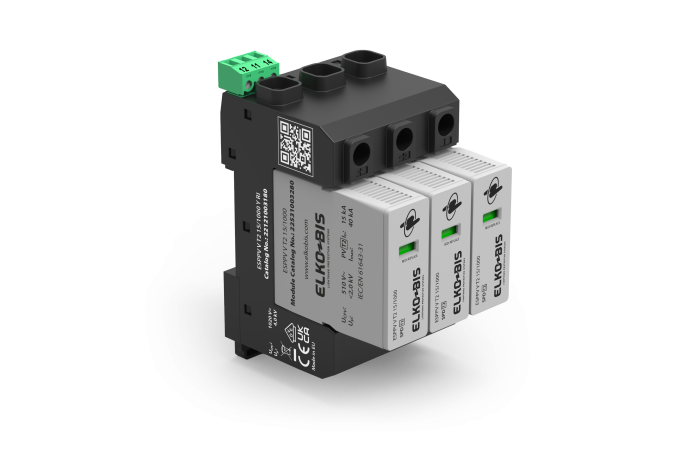

ESPPV T2 20 i 15 – Typ 2 dla instalacji PV bez instalacji odgromowej lub z zachowanymi odstępami separacyjnymi.

Ograniczniki PV ELKO-BIS wykonane są w układzie Y i zapewniają skuteczną ochronę falowników oraz instalacji DC przed przepięciami atmosferycznymi i łączeniowymi.

Rodzaje ograniczników przepięć SPD

SPD Typ 1+2

Ograniczniki przepięć Typ 1+2 stosuje się głównie w rozdzielnicach głównych budynków wyposażonych w instalację odgromową.

W ofercie ELKO-BIS znajdują się:

ESPAC VG T12 25/260 – rozwiązanie do obiektów o wysokim poziomie zagrożenia przepięciowego,
ESPAC V T12 12,5/275 – kompaktowy ogranicznik Typ 1+2 do budynków mieszkalnych, administracyjnych i przemysłowych.

Urządzenia te chronią instalację przed skutkami:

bezpośrednich wyładowań atmosferycznych,
przepięć pośrednich,
przepięć komutacyjnych.

SPD Typ 2

Ograniczniki Typ 2 odpowiadają za ochronę rozdzielnic podrzędnych oraz obwodów wewnętrznych budynku.

W tej roli najczęściej stosowane są:

ESPAC V T2 20/275,
ESPAC V T2 20/600 dla sieci IT.

Seria zapewnia ochronę przed przepięciami pośrednimi i przepięciami łączeniowymi, które mogą uszkodzić elektronikę, automatykę i systemy sterowania.

SPD Typ 3

Ochronę końcową urządzeń elektronicznych realizują ograniczniki:

ESPAC V T3 5/275.

SPD Typ 3 montowane są możliwie blisko chronionych urządzeń:

systemów IT,
sterowników PLC,
automatyki przemysłowej,
sprzętu RTV i AGD,
wrażliwej elektroniki.

To ostatni stopień ochrony ograniczający przepięcie resztkowe do poziomu bezpiecznego dla urządzeń końcowych.

Jak dobrać ogranicznik przepięć do instalacji?

Przy doborze SPD należy uwzględnić kilka kluczowych parametrów technicznych:

rodzaj sieci: TN-S, TN-C, TN-C-S, TT lub IT,
obecność instalacji odgromowej LPS,
lokalizację SPD w instalacji,
wartość prądu wyładowczego,
poziom ochrony napięciowej Up,
napięcie pracy ciągłej Uc.

W praktyce:

ESPAC VG T12 25/260 oraz ESPAC V T12 12,5/275 stosuje się w rozdzielnicy głównej,
ESPAC V T2 20/275 montuje się w rozdzielnicach podrzędnych,
ESPAC V T3 5/275 instaluje się bezpośrednio przy chronionych urządzeniach.

Takie rozwiązanie pozwala stopniowo ograniczać energię przepięcia i skutecznie chronić instalację elektryczną budynku.
