Ogranicznik przepięć ESPAC VG T12 25/260 4+0 | 10400250080 Elko-Bis

Opis i Kluczowe Cechy

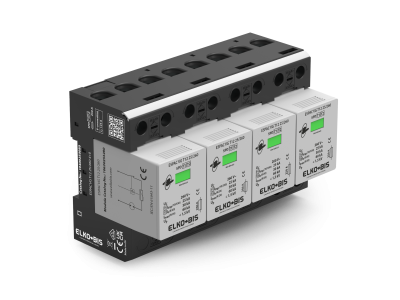

Ogranicznik przepięć ESPAC VG T12 25/260 4+0 to czterobiegunowe urządzenie o szerokości modułowej 144 mm, przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Zapewnia skuteczną ochronę przed bezpośrednimi i pośrednimi uderzeniami pioruna oraz skokami napięcia w sieciach niskiego napięcia. Idealny do zastosowania w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest wysoka niezawodność ochrony przeciwprzepięciowej.

• Czterobiegunowa konstrukcja 4+0: Zapewnia ochronę wszystkich czterech przewodów (L1, L2, L3, N) w instalacjach trójfazowych, eliminując ryzyko uszkodzenia odbiorników.
• Szerokość modułowa 144 mm: Kompaktowe wymiary ułatwiają montaż w standardowych rozdzielnicach – zajmuje 8 modułów.
• Wytrzymałość na uderzenia pioruna: Wysoka zdolność odprowadzania prądów udarowych (25 kA) chroni instalację przed skutkami wyładowań atmosferycznych.
• Niskie napięcie ochrony Up ≤ 1,5 kV: Ogranicza przepięcia do poziomu bezpiecznego dla chronionych urządzeń elektronicznych i elektrycznych.
• Dedykowany do rozdzielnic głównych: Zaprojektowany do pracy w instalacjach odgromowych klasy I i II, zgodnie z normami ochrony przeciwprzepięciowej.

Zgodność z Normami

Ogranicznik ESPAC VG T12 25/260 spełnia wymagania normy PN-EN 61643-11 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskonapięciowych. Posiada certyfikat CE oraz deklarację zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć ESPAC VG T12 25/260 4+0 zapewnia kompleksową ochronę instalacji elektrycznych przed przepięciami w różnych środowiskach, w których ryzyko uszkodzeń jest wysokie.

• Instalacje domowe i mieszkaniowe – ochrona przed uderzeniami pioruna w budynkach wolnostojących i wielorodzinnych.
• Biurowce i obiekty użyteczności publicznej – zabezpieczenie wrażliwej elektroniki (serwerów, systemów alarmowych, oświetlenia LED).
• Obiekty przemysłowe – ochrona maszyn i urządzeń przed awariami spowodowanymi przepięciami w sieciach zasilających.
• Rozdzielnice główne budynków wysokich i specjalnych – miejsce montażu w centralnych punktach instalacji.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie należy montować w rozdzielnicy głównej, bezpośrednio za głównym zabezpieczeniem przeciwprzepięciowym (jeśli występuje). Należy zapewnić odpowiednią wentylację i unikać montażu w pobliżu źródeł ciepła. Połączenia powinny być wykonane przewodami o odpowiednim przekroju (zalecany min. 6 mm² Cu) i możliwie najkrótszymi odcinkami, aby zminimalizować impedancję pętli zwarciowej. Po montażu przeprowadzić testy działania zgodnie z procedurami producenta.

FAQ

• Czy ogranicznik ESPAC VG T12 25/260 nadaje się do instalacji trójfazowych? Tak, czterobiegunowa konstrukcja 4+0 zapewnia ochronę wszystkich przewodów fazowych i neutralnego w układach trójfazowych.
• Jaki jest poziom ochrony Up? Napięcie ochrony Up wynosi ≤ 1,5 kV, co oznacza, że przepięcia są ograniczane do bezpiecznego poziomu dla chronionych urządzeń.
• Czy ogranicznik wymaga okresowej wymiany? Tak, jak wszystkie ograniczniki przepięć, powinien być poddawany okresowym przeglądom. Zaleca się wymianę co 5-10 lat lub po wystąpieniu zdarzenia przepięciowego, które mogło uszkodzić układ ochronny.
