Ogranicznik przepięć ESPPV V T12 12,5/1000 Y | 20121003080 Elko-Bis

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Elko-Bis
Kod
2052446
EAN
5907676769567
Kod Producenta
20121003080

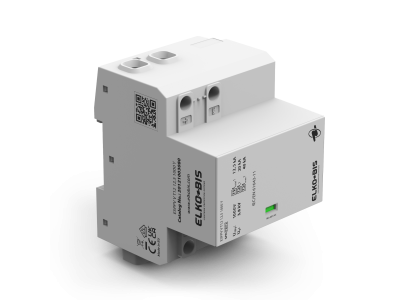

Ogranicznik przepięć ESPPV V T12 12,5/1000 Y

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Ogranicznik przepięć ESPPV V T12 12,5/1000 Y to monoblokowy moduł o szerokości 72 mm przeznaczony do ochrony instalacji fotowoltaicznych przed przepięciami spowodowanymi bezpośrednimi i pośrednimi uderzeniami pioruna. Zaprojektowany jako rozwiązanie kompaktowe o zwiększonej odporności mechanicznej, eliminuje konieczność wymiany modułów. Idealne zabezpieczenie w systemach PV z zachowaniem odstępów separujących paneli.

  • Monoblokowa konstrukcja 72 mm: kompaktowe rozwiązanie o zwiększonej wytrzymałości mechanicznej – brak elementów wymiennych, mniejsza podatność na uszkodzenia.
  • Ochrona T12 12,5/1000 Y: zabezpiecza przed przepięciami w układzie Y, dostosowanym do napięcia 1000 V DC typowego dla instalacji fotowoltaicznych.
  • Zwiększona odporność mechaniczna: trwała konstrukcja chroni przed uszkodzeniami fizycznymi w trudnych warunkach montażowych.
  • Zastosowanie w systemach z LPS: dedykowany do obiektów wyposażonych w zewnętrzną instalację piorunochronną, gdzie wymagana jest ochrona przed uderzeniami bezpośrednimi i pośrednimi.
  • Prosta instalacja modułowa: wpięcie w szereg z falownikiem lub rozdzielnicą PV – szybkie i bezpieczne podłączenie.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012-08 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia, a także jest zgodny z dyrektywami Unii Europejskiej, posiadając oznakowanie CE.

Zastosowanie

Ogranicznik przepięć ESPPV V T12 12,5/1000 Y przeznaczony jest do zabezpieczania ogniw fotowoltaicznych i falowników w instalacjach PV, szczególnie tam, gdzie wymagana jest ochrona przed skutkami uderzeń pioruna.

  • Instalacje fotowoltaiczne na dachach budynków z zewnętrzną instalacją piorunochronną.
  • Systemy PV w budynkach mieszkalnych, przemysłowych i użyteczności publicznej z zachowaniem odstępów separujących paneli.
  • Ochrona falowników i stringów PV przed przepięciami indukowanymi przez wyładowania atmosferyczne.
  • Miejsca o podwyższonym ryzyku uderzeń pioruna, wymagające dodatkowej ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy zainstalować możliwie blisko chronionego obiektu, najlepiej w rozdzielnicy PV lub bezpośrednio przy falowniku. Wszystkie połączenia wykonać przewodem o odpowiednim przekroju, zachowując biegunowość. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w instalacji. Po montażu przeprowadzić testy funkcjonalne zgodnie z zaleceniami producenta.

FAQ

  • Jaki jest typ ochrony ogranicznika? Ogranicznik ESPPV V T12 12,5/1000 Y zapewnia ochronę klasy T1/T2 w układzie Y, dostosowaną do napięcia 1000 V DC.
  • Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak – zalecane jest stosowanie dodatkowych ochron przeciwprzepięciowych na poziomie falownika oraz zabezpieczeń od strony sieci AC.
  • Jakie są zalecenia dotyczące montażu w instalacjach PV? Ogranicznik należy montować możliwie blisko chronionych elementów (falownika, stringów), w miejscach narażonych na wyładowania atmosferyczne. Należy zachować odstępy separujące paneli PV.

  • Producent Elko-Bis
Ogranicznik przepięć Typ 1 (klasa B)
  • Układ sieci DC Tak
  • Układ sieci IT Tak
  • Układ sieci TN Nie
  • Układ sieci TN-C Nie
  • Układ sieci TN-C-S Nie
  • Układ sieci TN-S Nie
  • Układ sieci TT Nie
  • Inny układ sieci Nie
  • Liczba przewodów (bez uziemienia) 2
  • Prąd udarowy (10/350 µs) 12.5 kA
  • Znamionowy prąd wyładowczy - wartość szczytowa (8/20) 20 kA
  • Najwyższe napięcie trwałej pracy DC 1050 V
  • Poziom ochrony 3.8 kV
  • Poziom ochrony (DC + - DC-) 3.8 kV
  • Poziom ochrony (DC + / DC - -PE) 3.8 kV
  • Energia właściwa (W/R) 39.1 kJ/Ω
  • Rozmiar 4 moduły
  • Maks. przekrój przewodu (jedno-/wielodrutowego) 50 mm²
  • Maks. przekrój przewodu elastycznego 35 mm²
  • Ze stykiem do zdalnej sygnalizacji Nie
  • Wydmuchowy Nie
  • Sygnalizacja zadziałania na urządzeniu Optyczny
  • Typ 1 Tak
  • Zintegrowane dobezpieczenie Nie
  • Nadaje się do zastosowań zewnętrznych Tak
  • Stopień ochrony (IP) IP20

Podmiot odpowiedzialny

Pokaż/Ukryj

Adres:
ELKO-BIS Systemy Odgromowe Sp. z o.o.
Swojczycka 38e
51-501 Wrocław
Polska

Dane kontaktowe:
elkobis@elkobis.com.pl
+48 71 330 69 20
